ar6830b1720a

Desmontar y montar la parte trasera del revestimiento interior del techo*

Tipo ar · tema 68.30 · versión 0100 · 2016-02-22

Válido para: Carrocería 693.8 con Vehículo 693'

Dónde se ubica

Grupo funcional 3 Superestructura › 68 Equipamiento de interiores › 68.30 Revestimientos, junquillos — Serie 693

EinPAS 37 Equipamiento interior › 37.45 Revestimiento › 37.45.32 Revestimiento interior del techo — Serie 693

AR68.30-B-1720A

Desmontar y montar la parte trasera del revestimiento interior del techo*

22.02.16

Carrocería 693.8 con Vehículo 693

Desmontar y montar la parte trasera del revestimiento interior del techo*

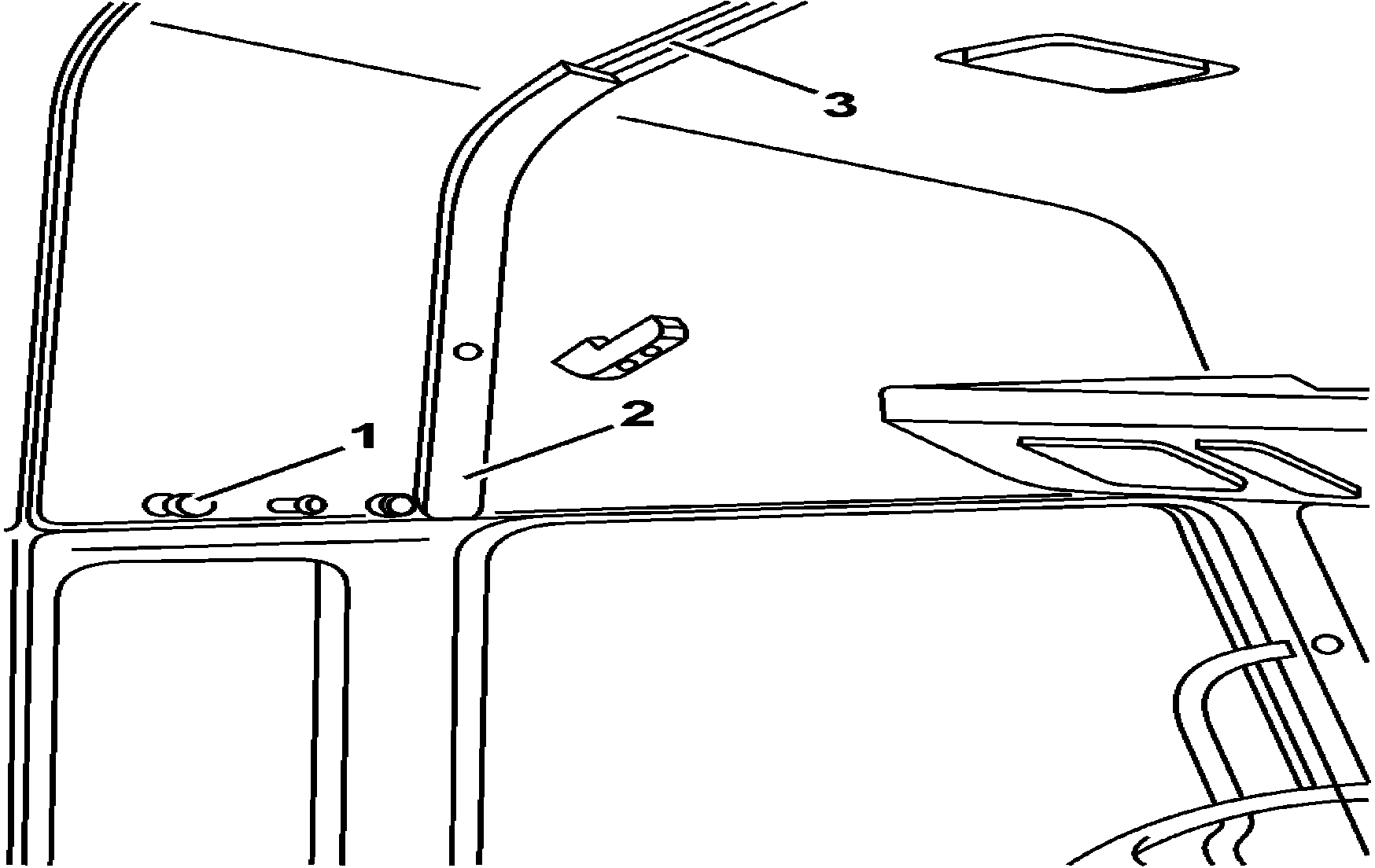

B68.30-0028-02

1 Gancho para bolsa de ropas

2 Moldura de cobertura

3 Riel de la cortina

Desmontar y montar

1

Desmontar el gancho para colgar la bolsa de ropa (1)

2

Desmontar los rieles laterales izquierdo y derecho de la cortina

Desmontar los clips de sujeción de los rieles de la cortina

AR68.30-B-1750-01A

3

Desmontar las molduras de cobertura (2) en ambos lados

4

Desmontar el riel de la cortina (3) del área de descanso

Desmontar los clips de sujeción de los rieles de la cortina

AR68.30-B-1750-01A

5

Desmontar el revestimiento de la parte trasera del techo

6

Montar en orden inverso

Documentos referenciados
