AR67.10-B-1000A | Desmontar y montar la junta del parabrisas | 22.02.16 |
Vehículo 694, 695 con Carrocería 694.8
Vehículo 695, 696 con Carrocería 696.8

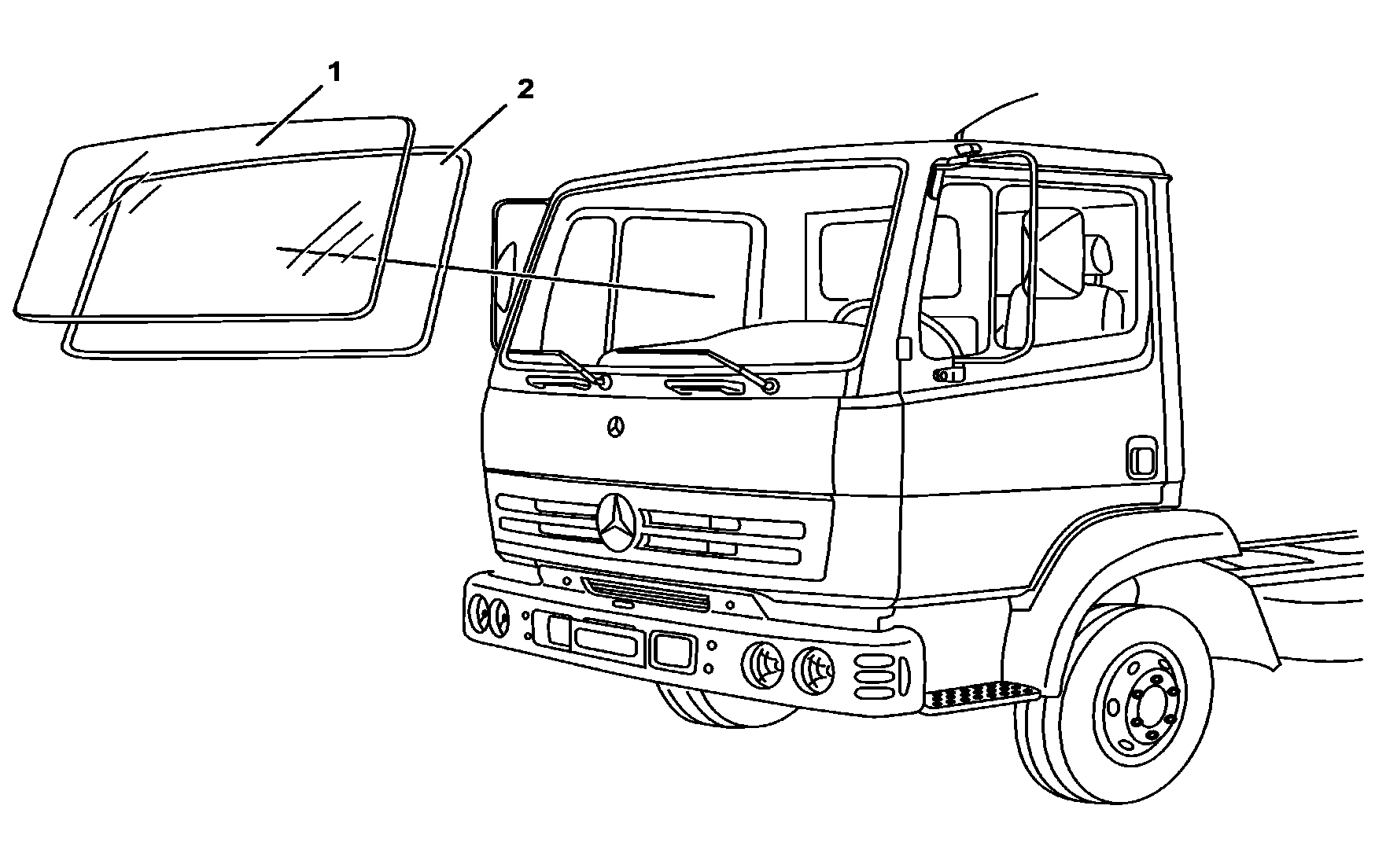

B67.10-0002-06
1 Parabrisas
2 Junta de goma

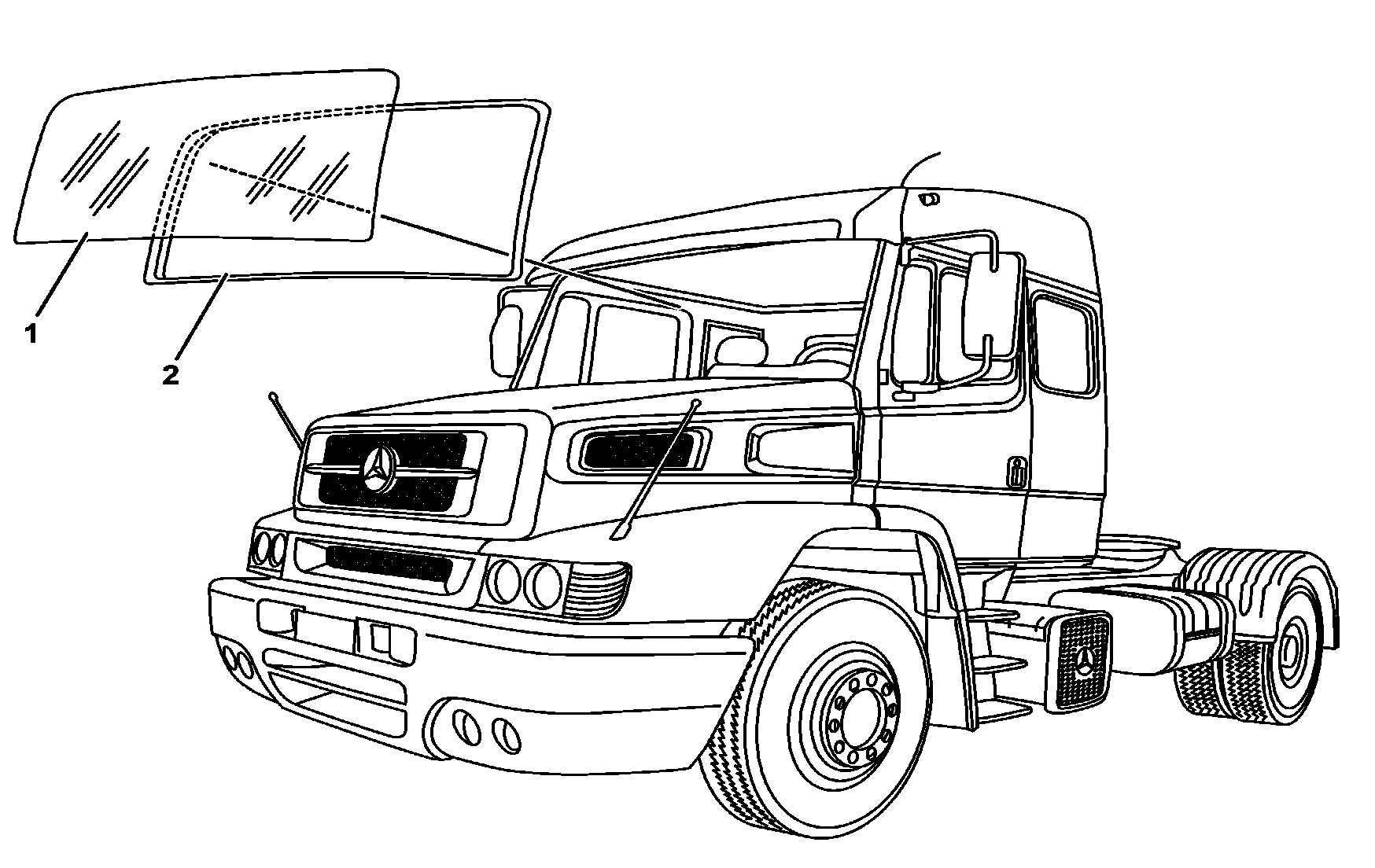

B67.10-0001-06
1 Parabrisas
2 Junta de goma
| Remover | ||
¡Peligro! | Peligro de cortes y lesiones causados por astillas | Usar gafas de protección y guantes. Conducir la herramienta de corte con las dos manos. | |
| Tener los debidos cuidados para no damnificar los revestimientos internos de la cabina | ||
¡Peligro! | Peligro de daños personales y materiales durante la inclinación del capó del motor | ||
1 | Inclinar el capó del motor | Para vehículos con cabina 384.8, 694.8 y 696.8 | |
2 | Remover los brazos de los limpiaparabrisas | ||
3 | Proteger los tableros de instrumentos contra eventuales roturas del parabrisas | Cubrir el tablero de instrumentos con tejido apropiado. | |
4 | Cortar a lo largo de la junta de goma (2) y removerla junto con el parabrisas (1) | Soltar el cristal por el lado de dentro y apoyarlo por fuera, para evitar que el cristal se caiga. | |
| Instalar | ||
5 | Preparar el parabrisas para el montaje | ||
6 | Instalar el parabrisas |
Documentos referenciados
- ar6710b100003a Preparar el cristal para el montaje
- ar6710b150301a Montar el parabrisas
- ar8230b6100b Desmontar y montar el brazo limpiaparabrisas
- ar8840b1000a Abrir el capó, ponerlo en posición vertical y cerrarlo
- ar8840b1000b Abrir el capó, ponerlo en posición vertical y cerrarlo
- as6700b000101a Peligro de lesiones por resbalamiento al fijar la cuchilla en el cortador universal y por esquirlas de vidrio al cortar cristales pegados para quitarlos
- as8840b000101a Peligro de lesiones por aprisionamiento y aplastamiento al abrir y cerrar el capó
