Comprobar la presión del sistema de la dirección

AR46.20-B-3080A

Comprobar la presión del sistema de la dirección

22.02.16



Verificar

¡Peligro!

Observar que el motor esté desconectado

 Con el motor encendido, el tapón (1) en la caja de dirección para conexión del manómetro se encuentra bajo presión.

¡Peligro!

Riesgo de accidentes al bascular la cabina

Durante el basculamiento de la cabina hacia delante y hacia atrás, no entrar en el área de inclinación y hacer las medidas preventivas para impedir la entrada de personal no autorizado. Inclinar siempre la cabina hasta su posición final de apertura.

AS60.80-B-0001-01A

1

Bascular la cabina

AR60.80-B-0010D

¡Peligro!

Riesgo de lesión de piel o ojos por fuga de chorros de alta presión del fluido hidráulico. Riesgo de intoxicación por ingestión de fluido hidráulico

Antes de iniciar un trabajo en un sistema hidráulico, aliviar la presión del sistema. Utilizar indumentaria y anteojos de protección.

AS00.00-B-0013-01A

2

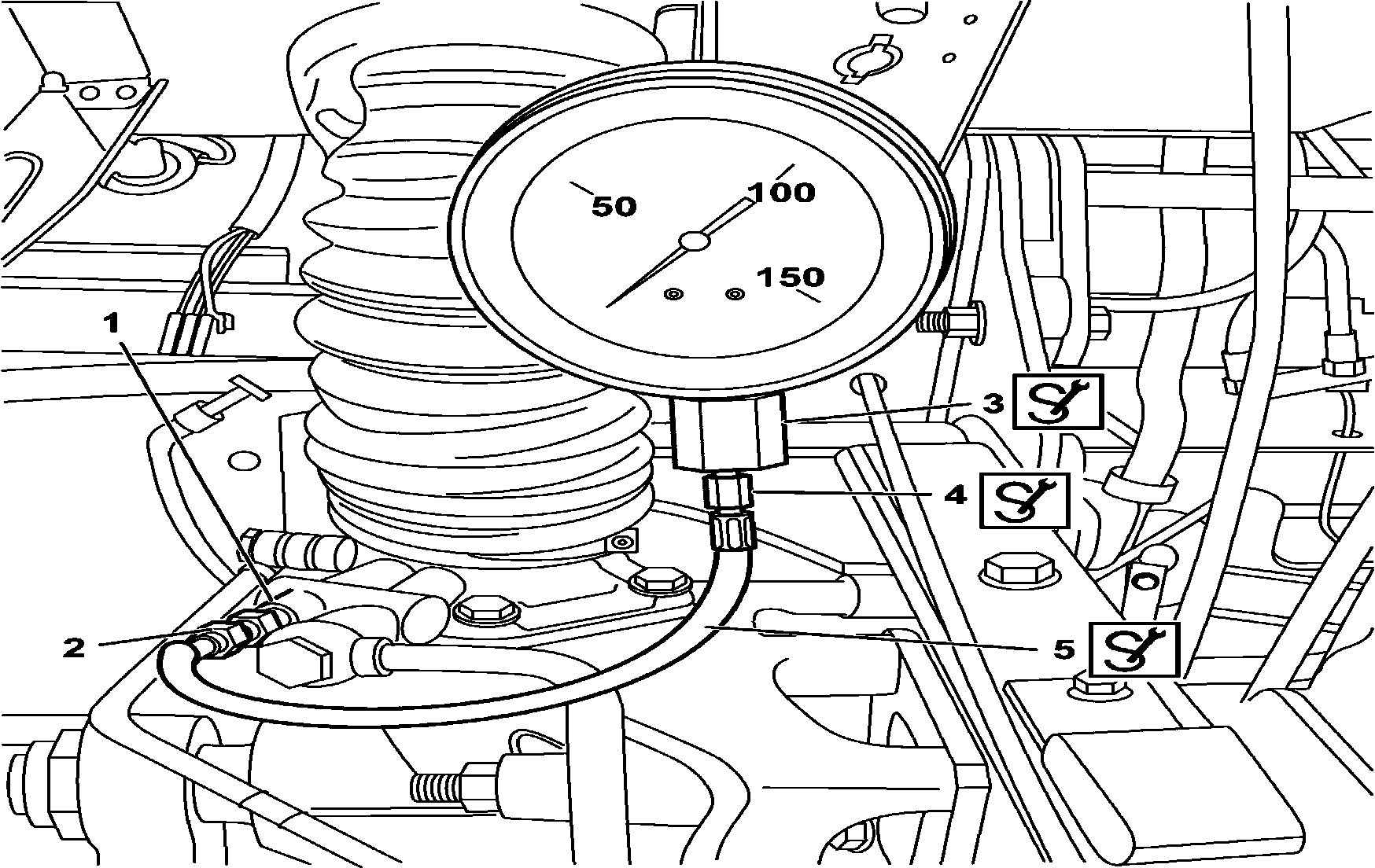

Remover el tapón (1) del lado de la conexión de regreso (grabación T en la caja de dirección) e instalar el manómetro (3)

 No permitir la actuación de la válvula delimitadora de curso.



*124589062100



*674589019000



*765589006300

3

Levantar el vehículo por el eje delantero e inmovilizarlo

¡Peligro!

Riesgo de accidentes debido al movimiento del vehículo cuando el motor es accionado. Riesgo de sufrir lesiones por aplastamiento o de quemarse al invertir durante el accionamiento del motor o cuando el vehículo esté en movimiento

Asegurar el vehículo contra movimiento involuntario. Utilizar ropa de trabajo cerrada y bien presa. No tocar en piezas calentadas o en movimiento.

AS00.00-B-0005-01A

4

Accionar el motor y dejarlo funcionar en marcha lenta

 En vehículos con motor 904 apretar el interruptor S10.

5

Girar el volante para la izquierda posicionando la dirección contra el tope izquierdo

 Mantener la dirección presionada contra el batiente, (torque manual alrededor de 25 Nm) para lectura de presión en el manómetro.

6

Verificar la presión en el manómetro

*BE46.20-B-1001-01C

7

Girar el volante hacia la derecha posicionando la dirección contra el tope derecho

 Mantener la dirección presionada contra el batiente, (torque manual alrededor de 25 Nm) para lectura de presión en el manómetro.

8

Verificar la presión en el manómetro

Presión indicada en el manómetro

*BE46.20-B-1001-01C

 Si al girar el volante para la izquierda, derecha o ambos los costados si verificar que la presión no corresponde a la presión indicada. 

Sustituir la válvula delimitadora de presión

AR46.20-B-1605A

Si el manómetro indicar presión inferior a la presión indicada. 

Verificar la presión de aceite de la bomba de dirección hidráulica.

AR46.30-B-0100A

Si la presión y el flujo de aceite no estén en orden. 

Sustituir la bomba de dirección hidráulica - vehículos con motor 612.983

AR46.30-B-0500F

Sustituir la bomba de dirección hidráulica - vehículos con motor 904.943

AR46.30-B-0500D

Si la presión y el flujo de aceite no estén en orden. 

Sustituir la caja de dirección

AR46.20-B-0500B

9

Desconectar el motor

 No remover el manómetro con el motor encendido pues el sistema hidráulico se encuentra bajo presión.

10

Remover el manómetro (2, 3, 4, 5)

11

Montar un nuevo tapón (1) en el agujero de verificación de la presión

12

Ajustar la válvula delimitadora de curso

AR46.20-B-3220B

13

Realizar una prueba de recorrido con el vehículo

 Durante el recorrido verificar el comportamiento direccional completo del vehículo.

14

Verificar visualmente la estanqueidad del circuito hidráulico

Número

Denominação

Caja de dirección 765.810

BE46.20-B-1001-01C

Presión nominal de la caja de dirección

bares

140
