000 589 29 33 00
Extractor
000 589 34 33 00
Contra apoyo
B46.20-0062-01
1 Limpiar la caja externamente, drenar el aceite y fijarla en una morsa.
2 Soltar y remover los tornillos de fijación de la tapa.
3 Remover la contratuerca y girar el tornillo de ajuste del eje sector hacia la derecha hasta alejar ligeramente tapa de la carcasa.

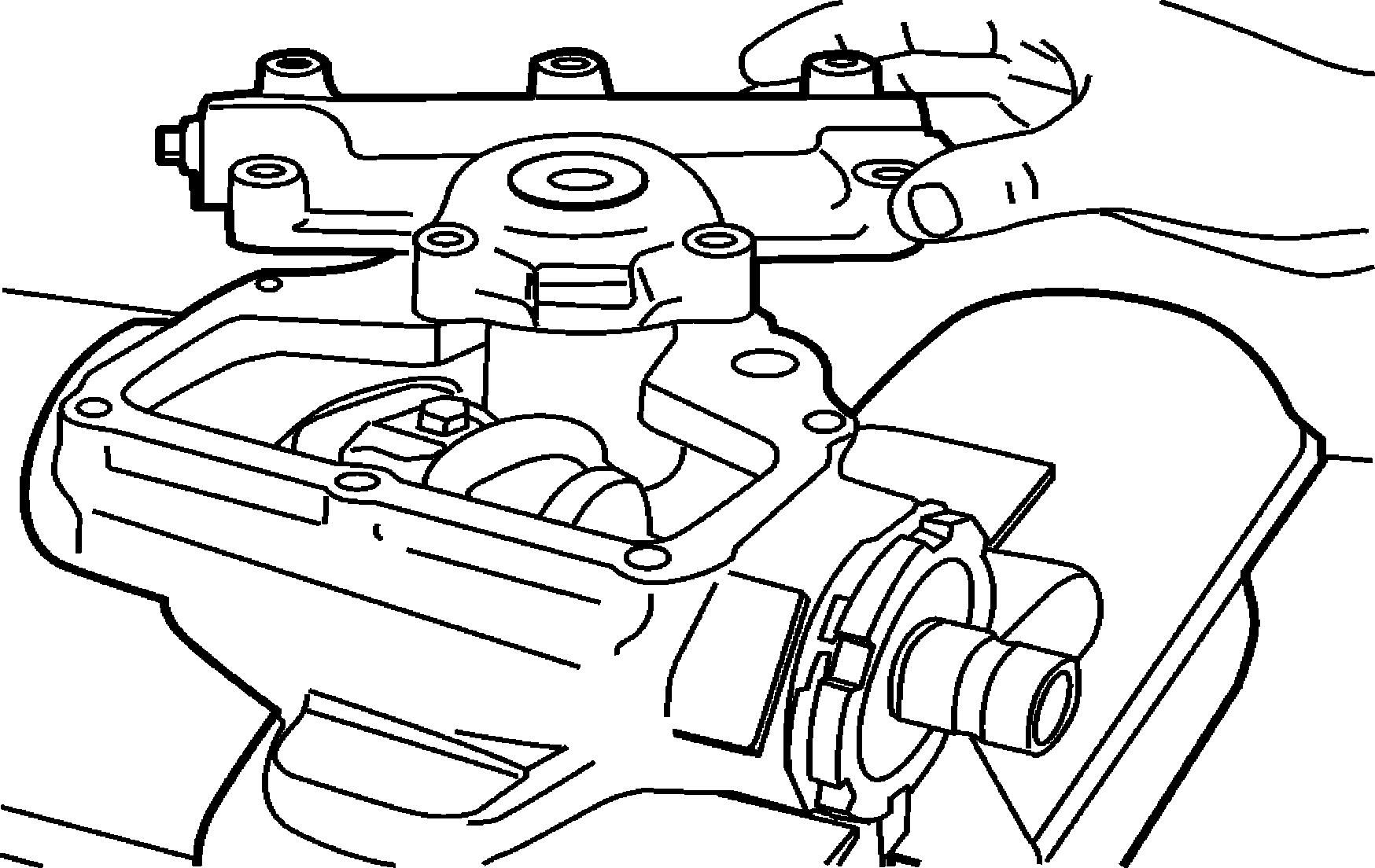

4 Remover la tapa de la caja girándola en el tornillo de ajuste
B46.20-0063-01

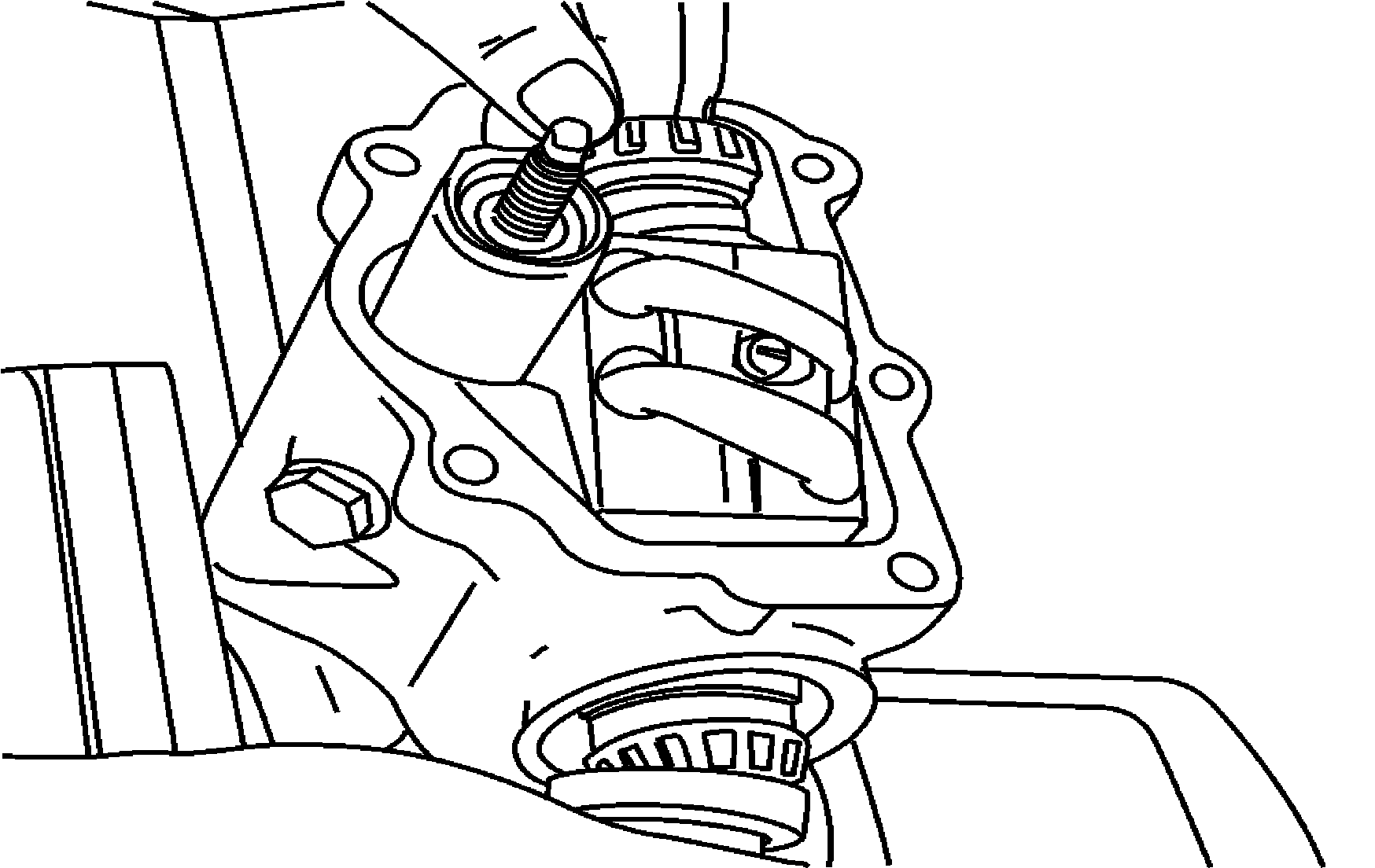

5 Extraer el casquillo de la tapa con el extractor de escora, utilizando en conjunto con el contra apoyo.
B46.20-0064-01

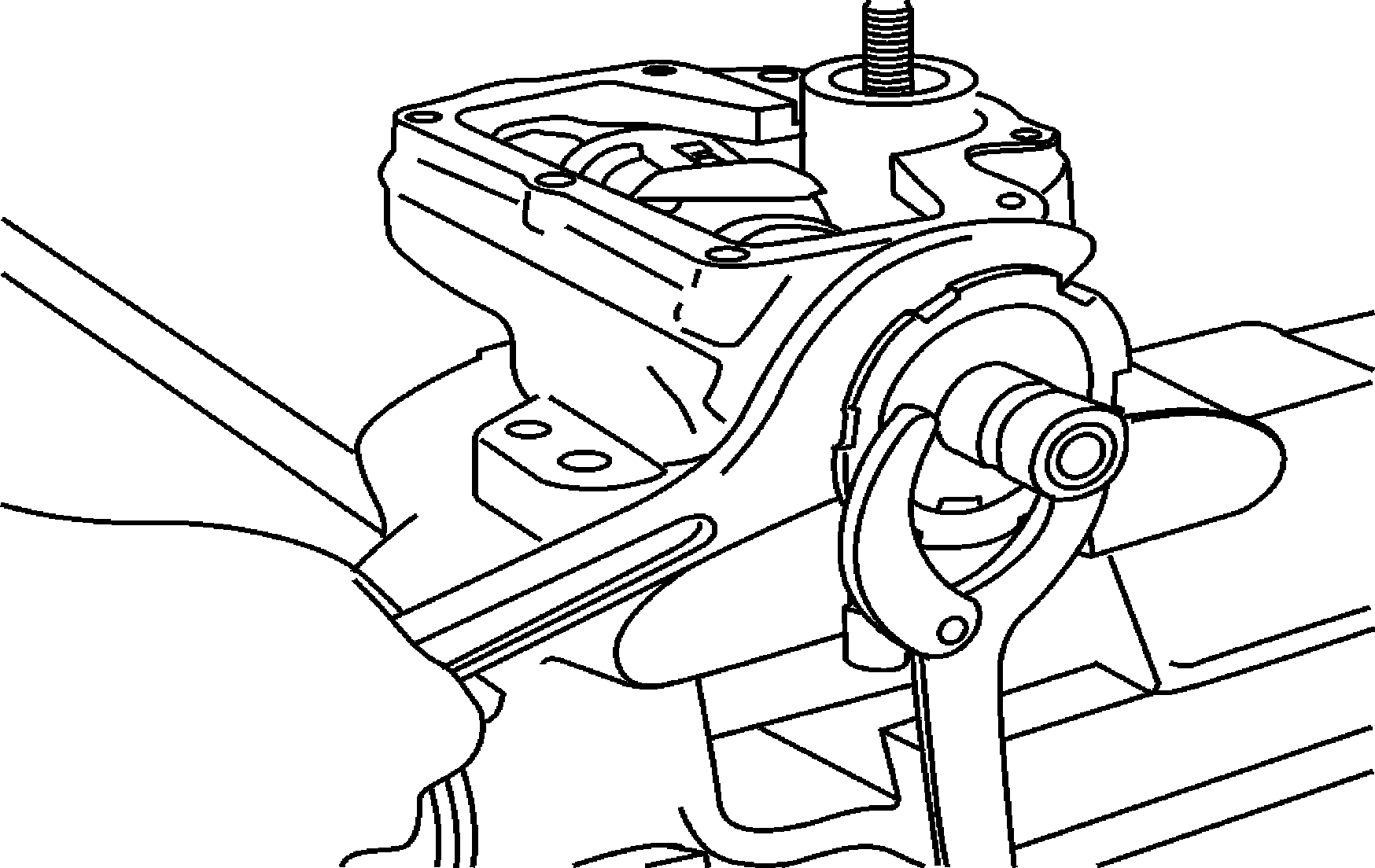

6 Soltar la tuerca ranurada con la llave de gancho y el anillo roscado con la llave de espiga.
7 Remover el anillo roscado y removerlo del anillo sellado y el retentor.
B46.20-0069-01

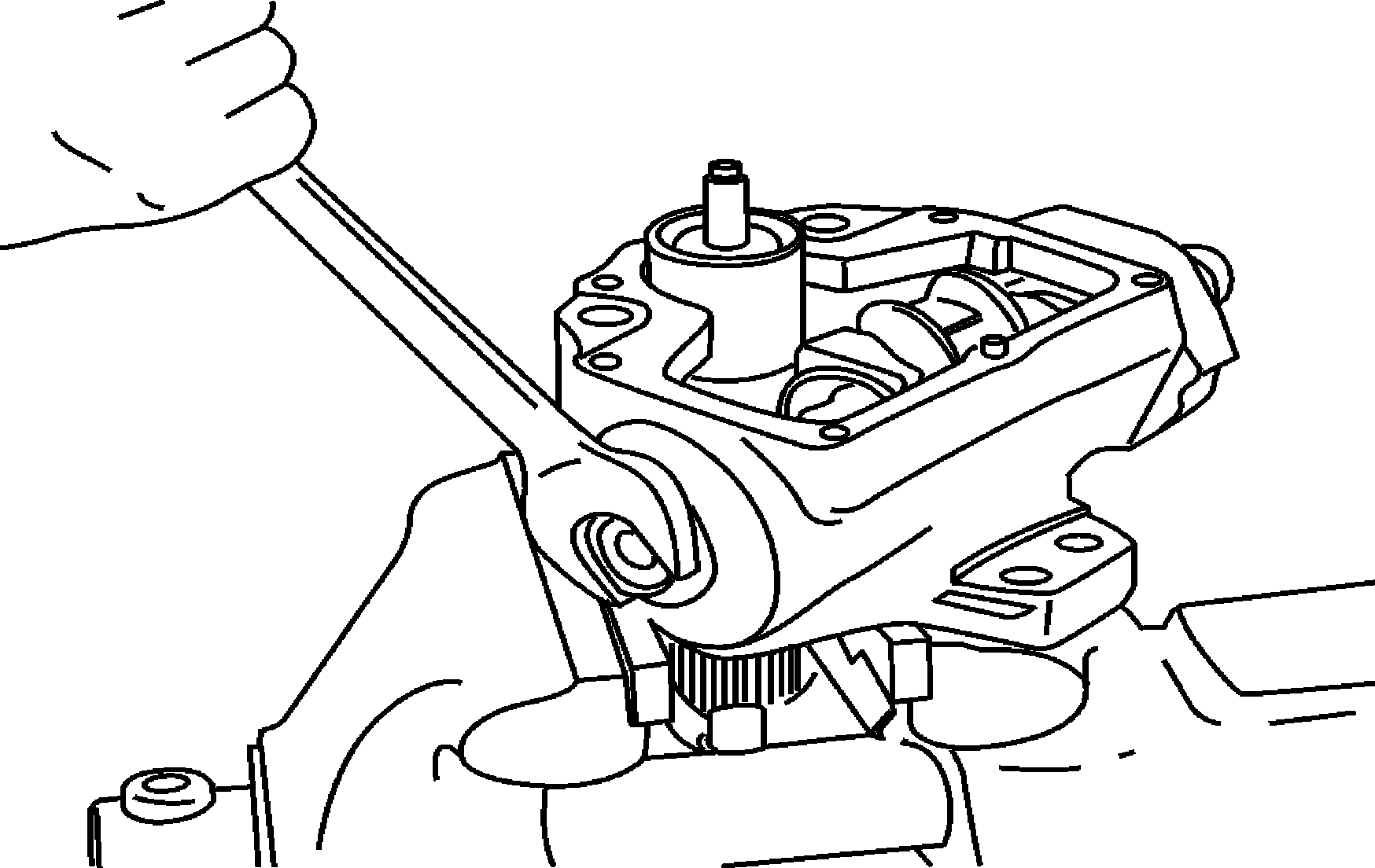

8 Remover de la carcasa el tapón con la arandela de sellado.
B46.20-0065-01
9 Retirar la carcasa el conjunto de rosca sinfín completo, con los rodamientos.
10 Extraer los rodamientos de la rosca sinfín con un extractor convencional.
Identificar convenientemente los rodamientos para no trocarlos de posición en la montaje.
11 Retirar el eje sector de la carcasa.
B46.20-0067-01

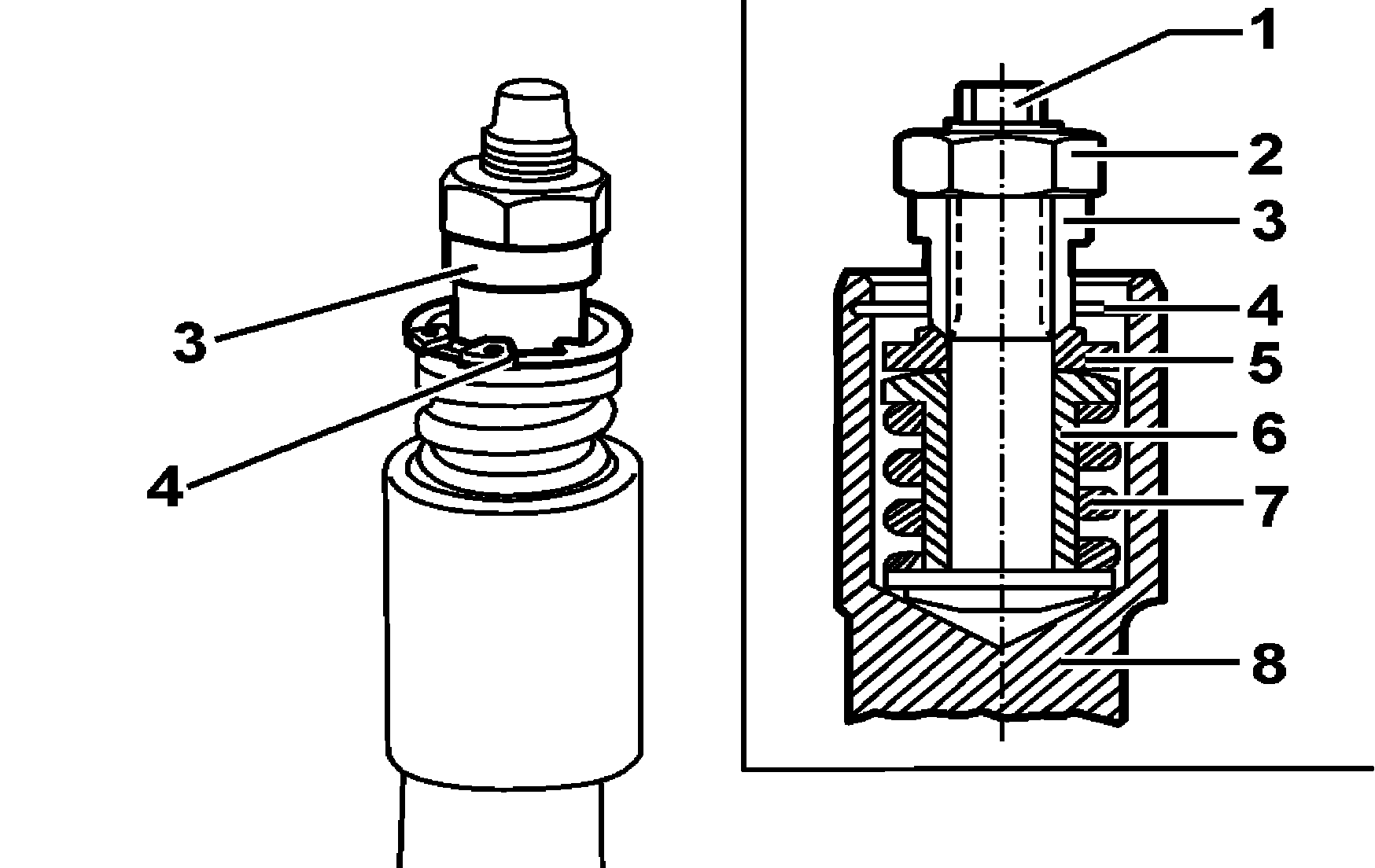

12 Poner un casquillo apropiado sobre el tornillo de ajuste (1) y apretar la tuerca (2) hasta comprimir el resorte (7). Remover el anillo-traba (4) y retirar el dispositivo de ajuste completo.
1 Tornillo de ajuste
2 Tuerca
3 Casquillo auxiliar
4 Anillo traba
5 Arandela de respaldo
6 Manga de presión
7 Resorte
8 Eje sector
B46.20-0073-01

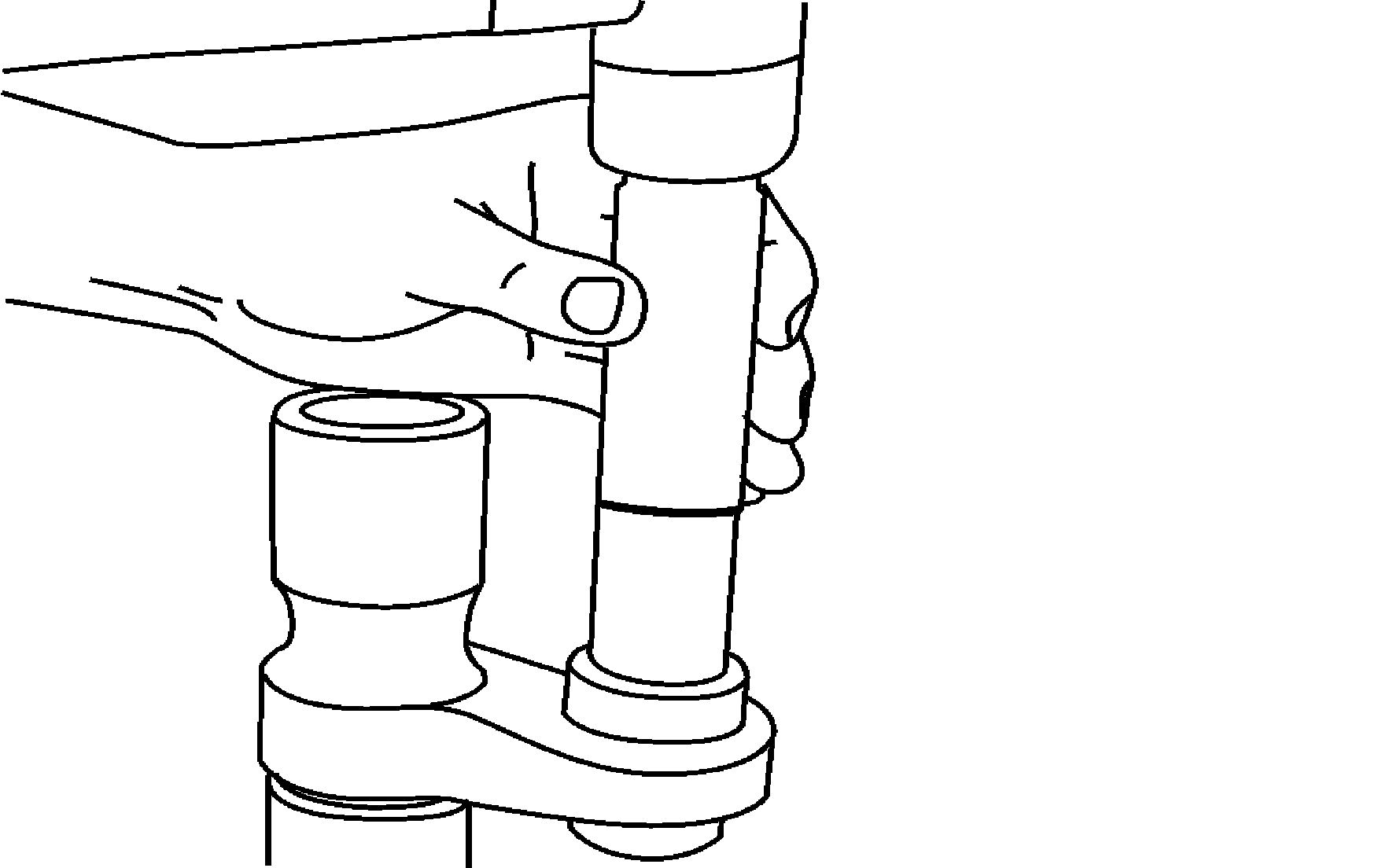

13 Remover el alojamiento del resorte esférico del eje sector con el mandril.
14 Extraer de la carcasa a la pista externa del rodamiento inferior utilizando el extractor de escora en conjunto con el contra apoyo.
B46.20-0066-01

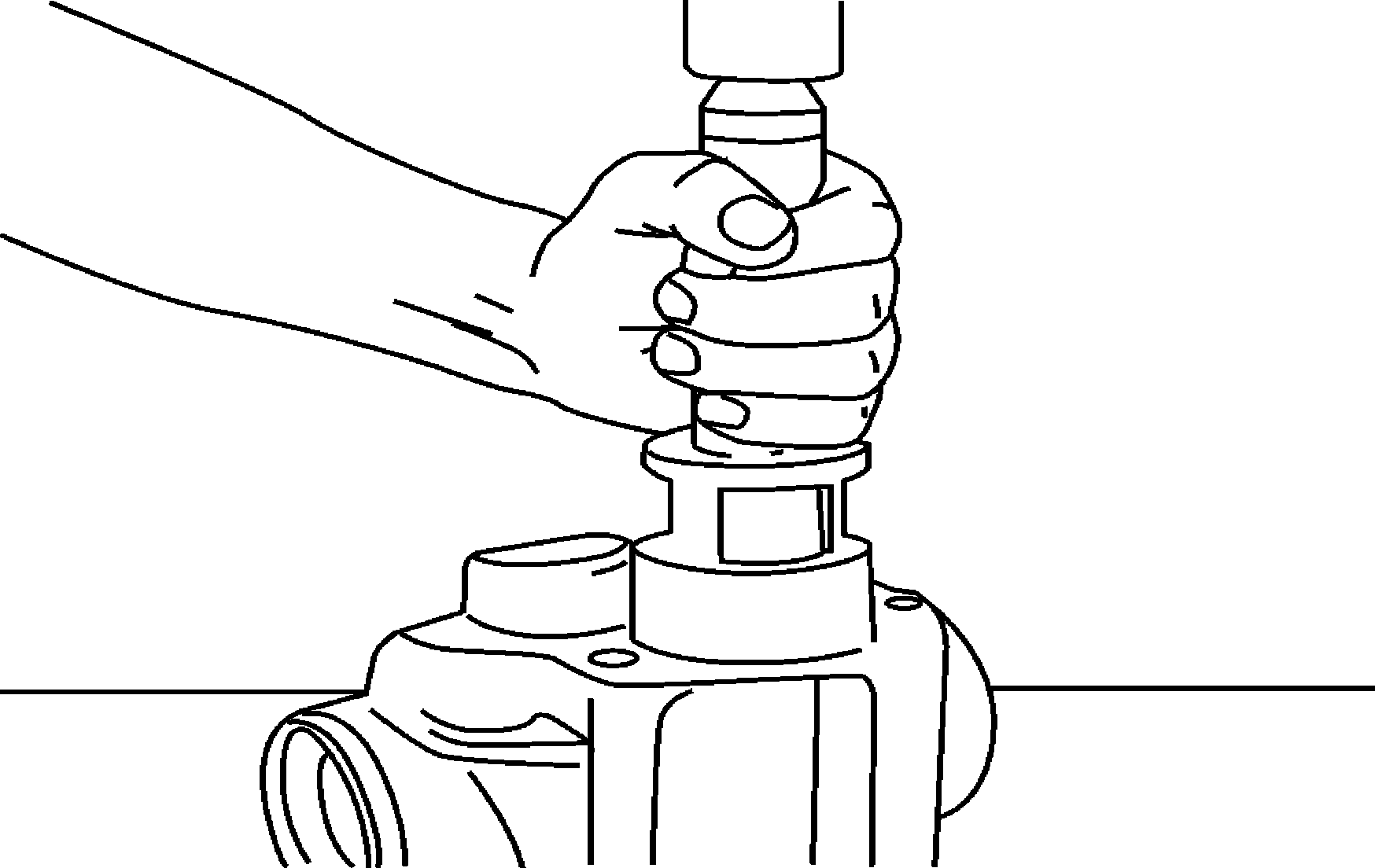

15 Remover de la carcasa el anillo de sellado del eje sector.
16 Remover de la carcasa el casquillo del eje sector con el mandril.
