Determinar el valor de consigna de salida con el nomograma
Tipo ar · tema 40.20 · versión 0101 · 2018-12-12
Válido para: modelo 909.63
Dónde se ubica
Grupo funcional 2 Chasis › 40 Ruedas, medición de geometría › 40.20 Medición de geometría — Serie 909 (modelos 63*)
EinPAS 20 Tren de rodaje › 20.10 Alineación de las ruedas › 20.10.20 Diagnóstico/comprobación/alineación/ajuste — Serie 909 (modelos 63*)
AR40.20-D-0200-04FA
| Determinar el valor de consigna de salida con el nomograma
|
|
|
1
| Determinar la carrera de expansión de los elementos de suspensión (a) en el montante del amortiguador para determinar el valor nominal de la salida.
|
2
| Introducir la carrera de expansión de los elementos de suspensión determinada (a) en el nomograma y leer el valor nominal de la salida.
|

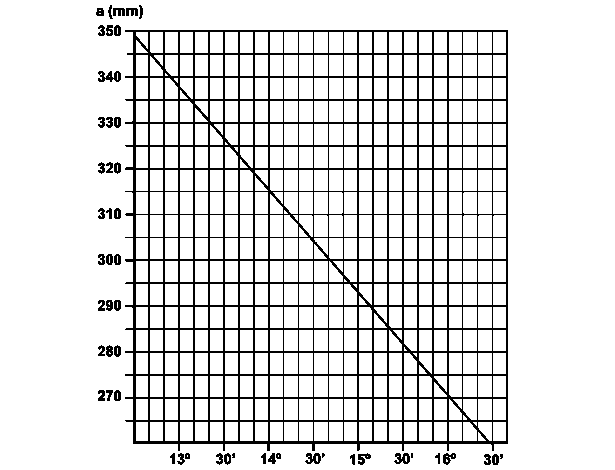

Nomograma para determinar el valor nominal de la salida
|
