Desarmar el cubo acampanado con el portasatélites del eje reductor, y volverlo aarmar

Tipo ar · tema 35.20 · versión 0100 · 2016-02-22

Válido para: Eje trasero 740 con Vehículo 696.080, 696.090, 696.365, 696.369''Eje trasero 740.698 con Vehículo 693.154'Eje trasero 740.899 con Vehículo 693.196

Dónde se ubica

Grupo funcional 2 Chasis › 35 Eje trasero › 35.20 Guiado de las ruedas, cubo — Serie 693 (modelos 154, 193, 194, 196, 197) · Serie 696 (modelos 080, 090, 365, 367, 369)

EinPAS 17 Cadena cinemática/eje › 17.51 Eje trasero › 17.51.41 Portarruedas/mangueta/cubo de rueda/cojinete de rueda — Serie 693 (modelos 154, 193, 194, 196, 197) · Serie 696 (modelos 080, 090, 365, 367, 369)

También válido para motores/cajas de cambios: 740 ***, 740 698, 740 899

AR35.20-B-0260B

Desarmar el cubo acampanado con el portasatélites del eje reductor, y volverlo aarmar

22.02.16

Eje trasero 740 con Vehículo 696.080, 696.090, 696.365, 696.369

Eje trasero 740.698 con Vehículo 693.154, 693.193, 693.194, 693.196, 693.197

Eje trasero 740.899 con Vehículo 693.196, 696.367

Desarmar el cubo acampanado con el portasatélites del eje reductor, y volverlo
	aarmar

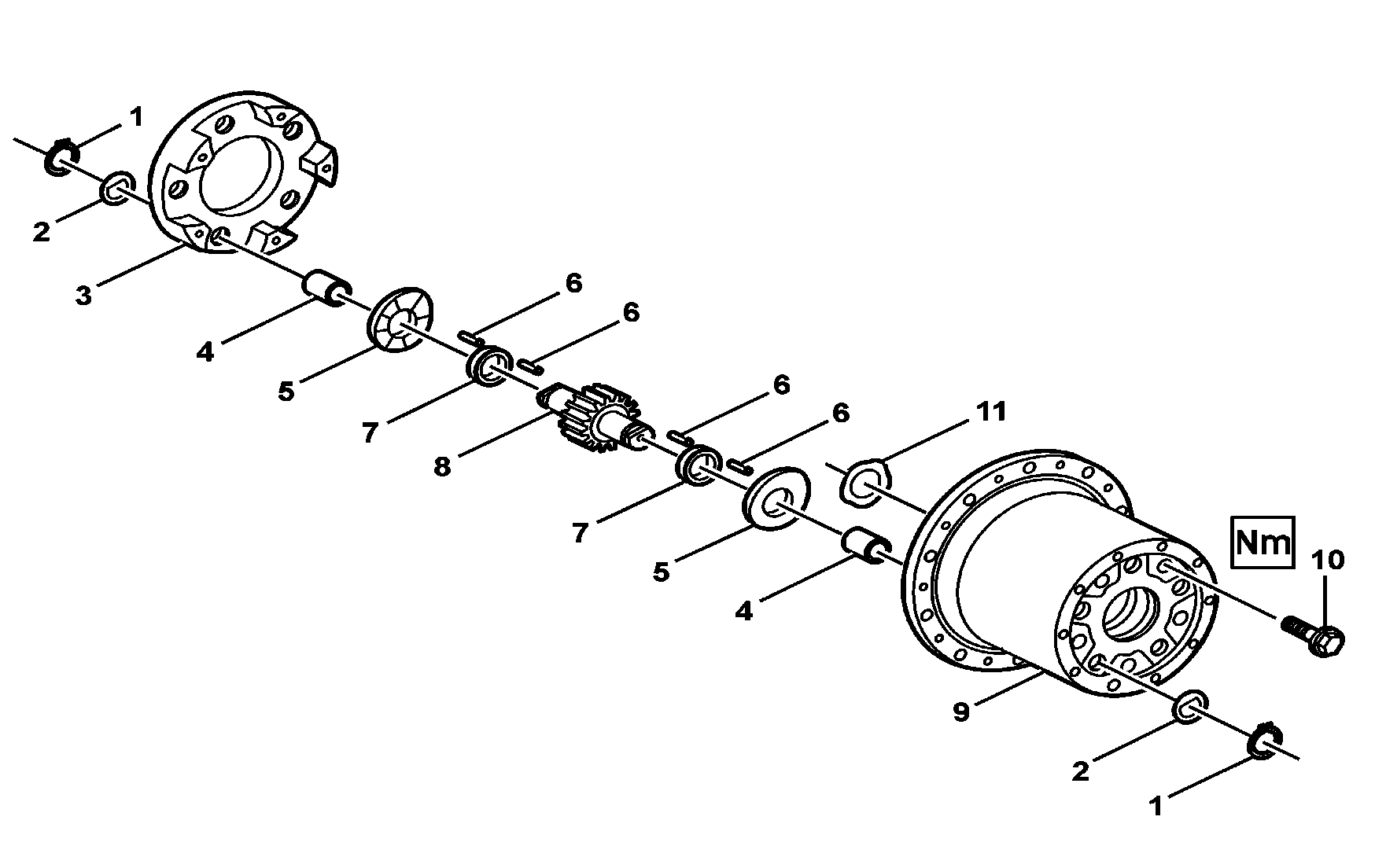

B35.20-0053-06

1 Anillos bloqueadores

2 Arandelas tope externas

3 Porta planetarios

4 Bujes

5 Arandelas tope internas

6 Rodillos

7 Arandelas intermedias (entre los rodillos)

8 Engranaje planetario con eje integrado

9 Cubo campana

10 Tornillos con arandelas integradas

11 Arandelas tope del engranaje solar

Desmontar y montar

1

Remover el cubo campana con el porta planetarios

AR35.20-B-0250A

2

Apoyar el porta planetarios (3) en el interior del cubo campana (9) con un calce de madera de 160 mm de altura para evitar que el porta planetarios se caiga al removerlo y fijar el cubo campana en una base de apoyo para desmontaje

Durante el desmontaje de los engranajes planetarios, mantenga individualizados, cuanto sea posible, cada juego del conjunto planetario compuesto por, engranaje planetario con eje integrado (8) juego de rodillos (6) arandelas intermediarias (7), arandelas tope internas (5), anillos bloqueadores (1) y arandelas tope externas (2).

3

Remover los tornillos (10) y remover el porta planetarios del interior del cubo campana

4

Remover, separadamente, de cada engranaje planetario, el anillo bloqueador (1), la arandela tope externa (2), la primera hilera de rodillos (6), la arandela intermedia (7) y la segunda hilera de rodillos (6)

Remover los rodillos con una pinza de punta fina adecuada.

Montar: Lubricar los componentes.

*BR00.45-B-1003-06A

5

Remover el cubo campana (9) y retirar las arandelas tope internas (5), agrupando cada arandela al respectivo conjunto planetario

Montar: Lubricar los componentes.

*BR00.45-B-1003-06A

6

Con un mandril adecuado, remover del porta planetarios (3) y del cubo campana (9), los bujes (4) de los engranajes satélites

Montar: Enfriar los bujes nuevos en la caja de enfriamiento con nitrógeno y montarlos con un alicate y un mandril adecuado. Verificar la posición final correcta de emparejamiento de los bujes en el porta planetarios y en el cubo campana.

*346589006300

7

Invertir el orden al montar

Desarmar el cubo acampanado con el portasatélites del eje reductor, y volverlo
	aarmar

346 589 00 63 00

Caja de refrigeración

Produtos para reparos

Número

Denominação

Número de pedido

BR00.45-B-1003-06A

Grasa conforme DBL 6804 - Clase 267.0

-

Documentos referenciados
