AR18.20-B-5050C | Desmontar y montar la válvula de desvío del filtro de aceite | 22.02.16 |
Motor de combustión interna 475 con Vehículo 695.034, 695.051
Motor de combustión interna 476 con Vehículo 695.024, 695.052

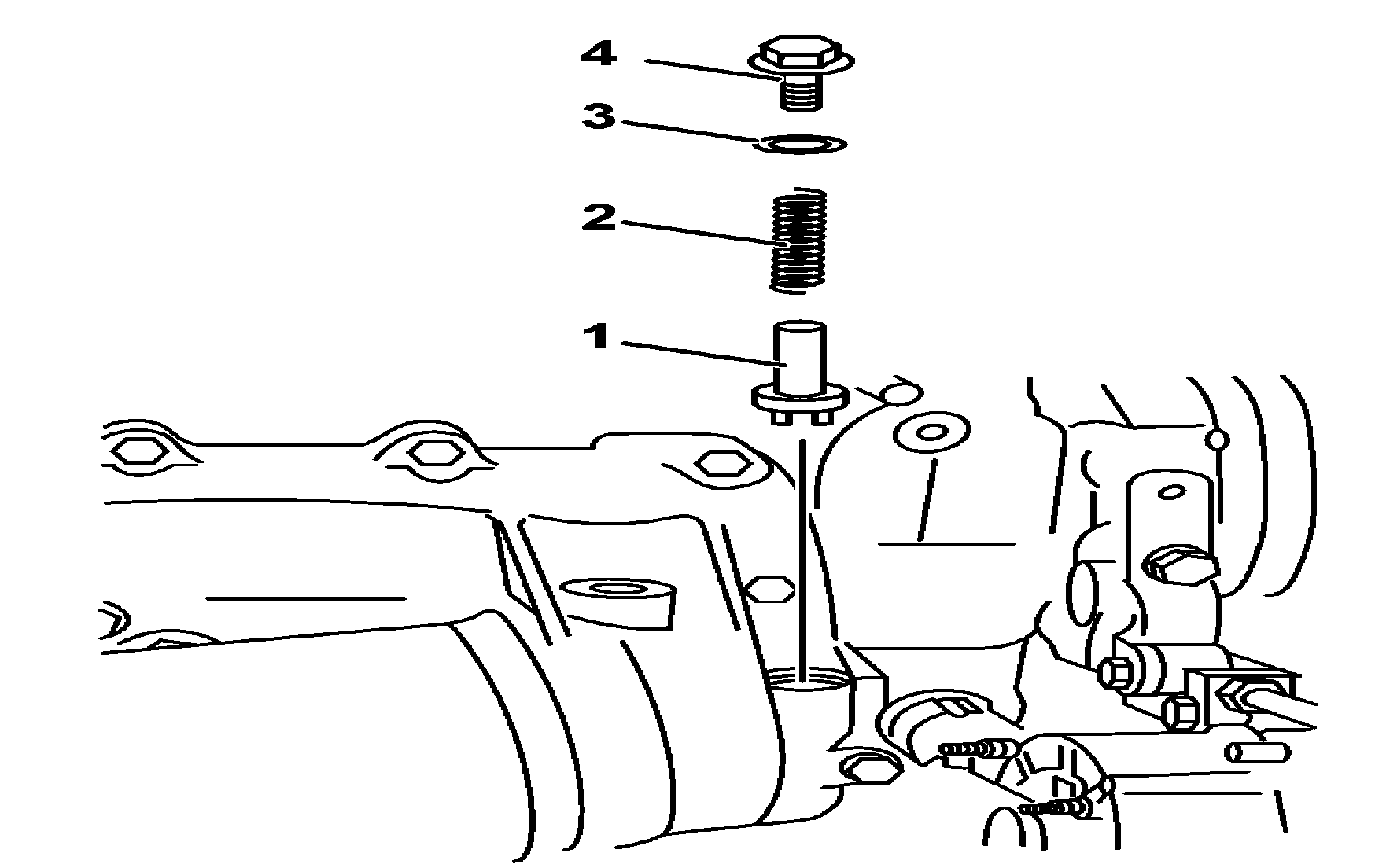

B18.20-0029-02
1 Émbolo
2 Muelle
3 Anillo obturador
4 Cuerpo de la válvula
| Desmontar y montar | ||
¡Peligro! | Peligro de daños personales y materiales al accionar el arranque del motor con la caja de cambios engranada. Peligro de daños personales al efectuar trabajos con el motor caliente y en funcionamiento. | Cerciorarse que la caja de cambios esté en la posición neutro. Utilizar ropa apropiada y tener especial cuidado con las partes móviles y calientes del motor. | |
1 | Desconectar la llave general o desconectar el cable negativo de la batería. | Soltar los tornillos en el larguero evitando la soltura de los bornes. | |
2 | Bascular el capó del motor. | En los vehículos con chasis: 386.0; 386.3; 388.0. | |
3 | Abrir la tapa trasera del motor. | En los vehículos (ómnibus): 664.0; 664.1; 664.2. | |
¡Peligro! | Peligro de daños personales debido a la expulsión del cuerpo de la válvula por la acción del muelle. | Tener las debidas precauciones al retirar el cuerpo de la válvula (1). | |
4 | Retirar el tapón (4). | En el montaje colocar un nuevo anillo obturador (3). | |
| |||
5 | Retirar el muelle (2) y el émbolo (1). | ||
| Comprobar | ||
6 | Comprobar el estado del muelle (2), sobre: | La longitud libre del muelle. | |
La longitud del muelle, sometido a la carga. | |||
El diámetro exterior del muelle. | |||
El diámetro del alambre del muelle. | |||
La presión de abertura del muelle. | |||
7 | Efectuar el montaje en el orden inverso de operaciones. | ||
8 | Funcionar el motor a través del motor de arranque, hasta restablecer la presión de aceite en el circuito de lubricación. | No accionar el motor de arranque por más de 10 segundos; caso la presión de aceite no sea restablecida en ese tiempo, esperar 30 segundos para enfriar el motor de arranque. A seguir repetir la operación. |
Filtro de aceite
Número | Denominação | Motor 475.9 y 476.9 | |||
BE18.20-B-1001-01B | Válvula de seguridad del filtro de aceite | Longitud libre del muelle | mm | 53,60 | |
Longitud del muelle, bajo carga de 72 a 81 (N) | mm | 42,10 | |||
Longitud del muelle, bajo carga de 150 (N) | mm | 31,00 | |||
Diámetro exterior del muelle | mm | 18,00 | |||
diámetro del alambre del muelle | mm | 2,25 | |||
Presión de abertura | bares | 2,30 - 3,00 | |||
Presión del aceite
Número | Denominação | Motor 475.9 y 476.9 | |||
BE18.00-B-1001-01C | Presión del aceite lubricante del motor, mínima admisible. | Rotación de marcha en ralentí. | bares | 0,5 | |
Rotación máxima | bares | 2,5 | |||
Refrigeración del aceite
