AR09.41-B-6817E | Desmontar y montar el refrigerador del aire de sobrealimentación | 22.02.16 |
Motor de combustión interna 904.925
Motor de combustión interna 904 con Vehículo 688.232, 688.244, 688.254, 688.255, 688.277, 693.171, 694.020
Motor de combustión interna 904.924, 904.957 con Vehículo 688.276
Motor de combustión interna 904.938 con Vehículo 693.103, 693.185, 693.186, 694.000, 694.042
Motor de combustión interna 906 con Vehículo 693.148, 693.348
Motor de combustión interna 906.924 con Vehículo 693.386, 693.396

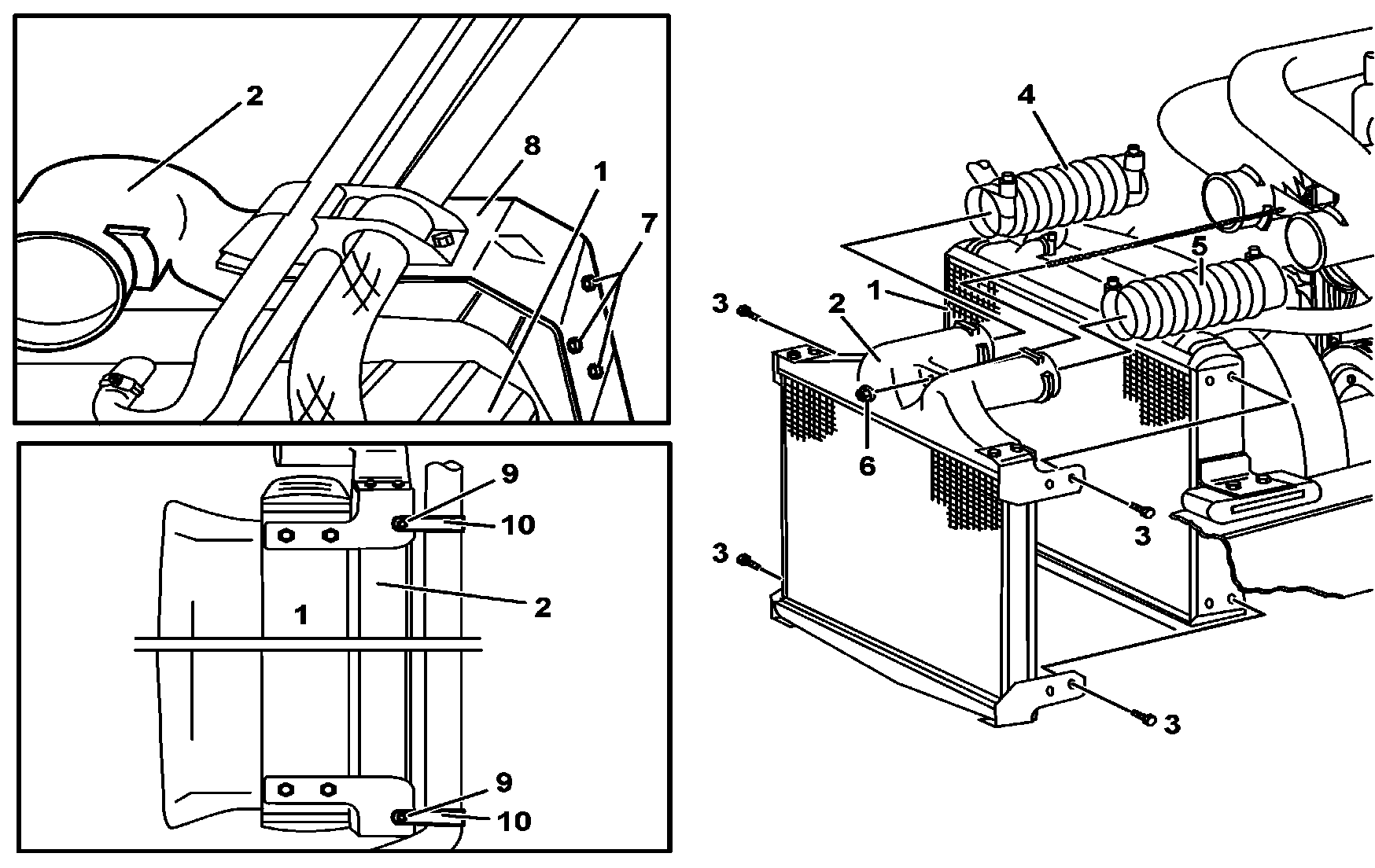

B09.41-0014-06
1 Radiador
2 Postenfriador
3 Tornillos (de fijación al radiador)
4 Manguito del postenfriador de aire (rojo)
5 Manguito del postenfriador de aire (negro)
6 Tuerca del cable de acero
7 Tornillos de fijación del soporte en el refrigerador del aire de sobrealimentación
8 Soporte de posicionamiento de las tuberías flexibles
9 Tornillos de fijación de las abrazaderas en el refrigerador del aire de sobrealimentación
10 Abrazaderas de fijación de la tubería flexible
| Desmontar y montar | ||
¡Peligro! | Riesgo de daños personales y materiales al inclinar y retornar la cabina del vehículo | Asegurarse de que el área de inclinación y retorno de la cabina esté libre de objetos y personas. Inclinar la cabina hasta que el vástago de seguridad la bloquee en la posición final. Retornar la cabina a su correcto bloqueo en la posición normal de trabajo. | |
1.1 | Bascular la cabina | Camiones con cabinas 688.827 y 693.81 | |
¡Peligro! | Riesgo de daños personales y materiales al bascular y retornar el capó del motor | Asegurarse de que el área de basculamiento y retorno del capó esté libre de objetos y personas. Bascular el capó y bloquearlo con el vástago de seguridad. Retornar el capó hasta su correcto bloqueo en la posición normal de trabajo. | |
1.2 | Bascular el capó del motor | Camiones con cabinas 384 y 694 | |
1.3 | Abrir la tapa de acceso al motor | En autobuses, el acceso para la ejecución de los trabajos de mantenimiento y reparación varía de acuerdo con el tipo/fabricante de la carrocería. Consultar las instrucciones del fabricante de la carrocería. | |
2 | Desconectar la llave general o el cable negativo de la batería | ||
3 | Retirar la tuerca (6) del cable de acero | Montar: Atornillar la tuerca (6) hasta que el cable de acero esté estirado, pero, libre de tensión. | |
4 | Desmontar los manguitos (4) y (5) del refrigerador del aire de sobrealimentación de aire | Montar: Comprobar el estado de las abrazaderas y de los manguitos (4) y (5) reemplazarlos si es necesario. No invertir los manguitos . Se deberá montar un manguito rojo (4) entre el turboalimentador y el postenfriador. | |
| Indicaciones para el montaje de los manguitos del postenfriador de aire | ||
| |||
5.1 | Retirar los tornillos de fijación (7) del soporte (8) del postenfriador (2) | Válido solamente en camiones con cabinas 688.827 y 693.81. Desplazar el soporte (8) junto con las tuberías flexibles, de modo que no interfiera en el desmontaje del postenfriador. | |
5.2 | Retirar los tornillos de fijación (9) de las abrazaderas (10) del postenfriador (2) | Válido solamente en los ómnibus. | |
6 | Retirar los tornillos de fijación (3) del postenfriador (2) al radiador (1) | Al retirar los tornillos (3), sostener el postenfriador (2) para evitar caídas/daños. | |
| |||
7 | Desmontar el postenfriador (2) | Tomar cuidado de no dañar el postenfriador (2), el radiador (1) y las tuberías flexibles del sistema de refrigeración. | |
8 | Comprobar el estado del postenfriador (2) | En caso de suciedad o daños, repararlo o reemplazarlo: | |
Retirar los tornillos de fijación de los soportes al postenfriador (2). | |||
| |||
9 | Comprobar el estado del radiador (1) y de las tuberías flexibles del sistema de refrigeración | ||
| Sistema de refrigeración y calefacción: Comprobar el estado del radiador, tuberías y tubos flexibles | ||
10 | Efectuar el montaje en el orden inverso |
Tubo de aire de sobrealimentación/refrigeración del aire de sobrealimentación
Documentos referenciados
- ah0941b000101a Indicaciones para el montaje del tubo flexible de aire de sobrealimentación después del refrigerador del aire de sobrealimentación
- ap2000b2050ta Sistema de refrigeración y calefacción - Verificación del estado del radiador, tuberías y tubos flexibles
- ar6080b0010b Abatir la cabina a la posición de reparación, y rebatirla
- ar8840b1000a Abrir el capó, ponerlo en posición vertical y cerrarlo
- as6080b000101a Peligro de lesiones por contusiones y aprisionamiento al inclinar la cabina
- as8840b000101a Peligro de lesiones por aprisionamiento y aplastamiento al abrir y cerrar el capó
