AR07.03-B-6830CUM | Desmontar y montar los inyectores | 22.02.16 |
Motor de combustión interna 350.900 con Vehículo 979.272

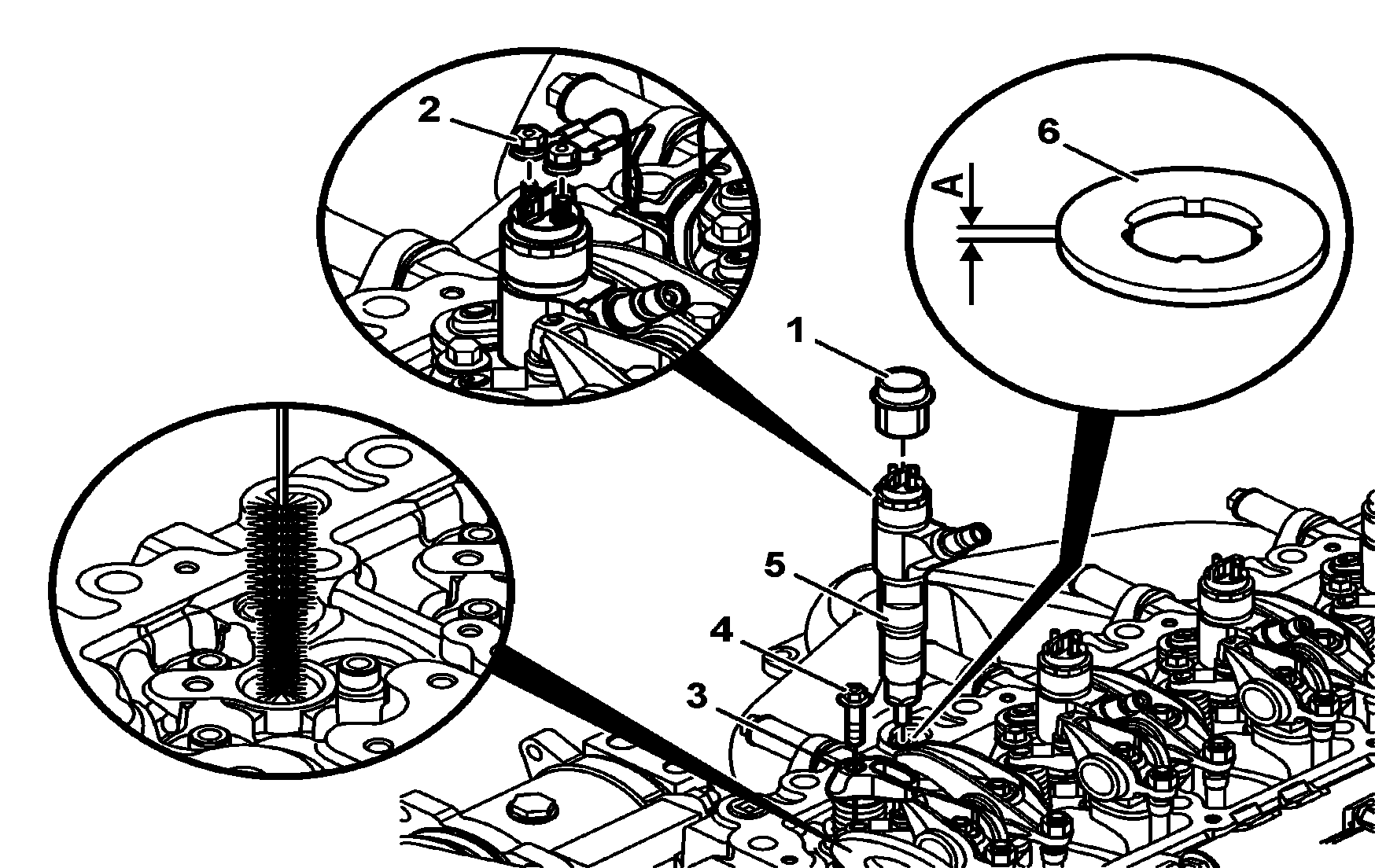

B07.03-0005-11
1 Tapa
2 Tuercas
3 Grapa de fijación del inyector
4 Tornillo
5 Inyector
6 Brida de fijación del inyector
| Remover e instalar | ||
¡Peligro! | Peligro de explosión por gas oxhídrico. Peligro de intoxicación y causticación por la ingestión de ácido de batería. Peligro de lesiones por la causticación de los ojos y de la piel al entrar en contacto con el ácido de batería o al manosear baterías de ácido y plomo dañadas | Está prohibido generar fuego, chispas, soldar por arco voltaico y fumar. Usar guantes de protección contra ácido, vestimenta y gafas de protección. Almacenar el ácido de batería en recipientes adecuados y correctamente identificados. | |
1 | Desconectar el cable negativo de la batería | ||
2 | Desconectar las líneas de combustible de alta presión | ||
3 | Remover la tapa de la cabeza | ||
4 | Remover la tapa (1) y soltar las tuercas (2) | Instalar: Aplicar el par de apriete prescrito en las tuercas (2) para no dañar la rosca del inyector. | |
5 | Soltar el tornillo (4) y remover la grapa de fijación del inyector (3) | | |
6 | Remover el inyector (5) | Con la ayuda de una pequeña palanca, forzar el inyector (5) hacia arriba junto con la brida de fijación del inyector (6). | |
7 | Efectuar el montaje en el orden inverso | ||
8 | Poner el motor en marcha y comprobar posibles fugas |
Sistema de inyección Diesel con bombas de inyección solidarias al bloque motor (MR/PLD)
Documentos referenciados
- ar0120b5014cum Desmontar y montar la tapa de culata.
- ar0711b9230cum Desempalmar y empalmar las tuberías de inyección
- as5410b000101a Riesgo de explosión por la fuga gas oxídrico. Riesgo de lesiones por la causticación de los ojos, la piel y mucosas con el ácido de la batería (contiene ácido sulfúrico diluido) o spray de metal a través de un cortocircuito. Riesgo
