Renovar el elemento filtrante de aceite

Tipo ap · tema 18.20 · versión 0200 · 2016-02-22

Válido para:

Dónde se ubica

Grupo funcional 1 Motor › 18 Lubricación de motor, refrigeración del aceite de motor › 18.20 Filtro de aceite — Serie 979 (modelos 0**)

EinPAS 15 Motor › 15.20 Sistema de lubricación del motor › 15.20.31 Filtro/refrigeración/termostato/ventilador/depósito — Serie 979 (modelos 0**)

También válido para motores/cajas de cambios: 612 9**

AP18.20-B-0100-04B

Renovar el elemento filtrante de aceite

Motores 612.9

Filtro de aceite

Número

Denominação

MOTORES 612.983

BA18.20-B-1001-01E

Tapa roscada en el filtro de aceite

Nm

25

Renovar el elemento filtrante de aceite

103 589 02 09 00

Llave poligonal

Renovar el elemento filtrante de aceite
Renovar el elemento filtrante de aceite

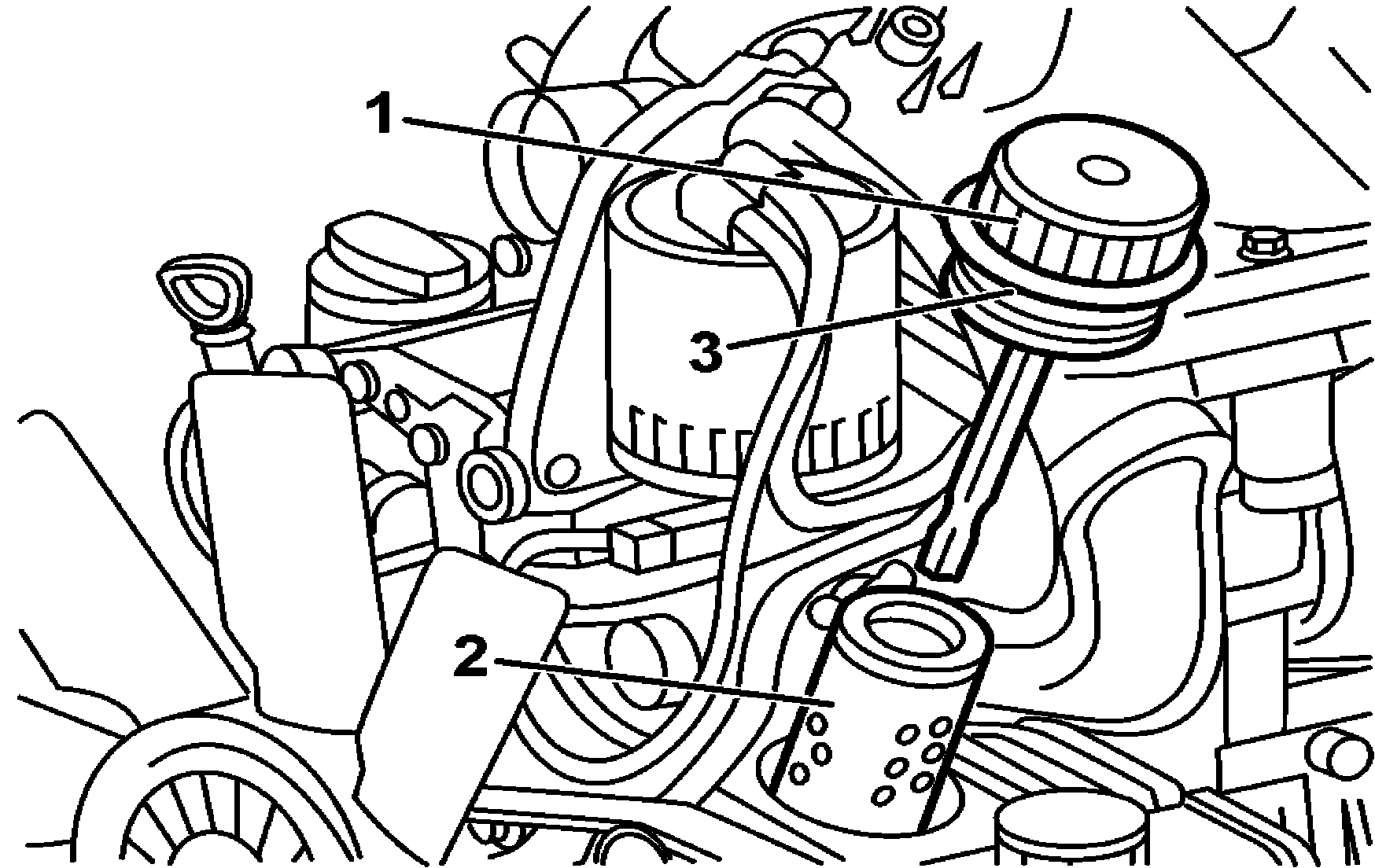

B18.20-0024-01

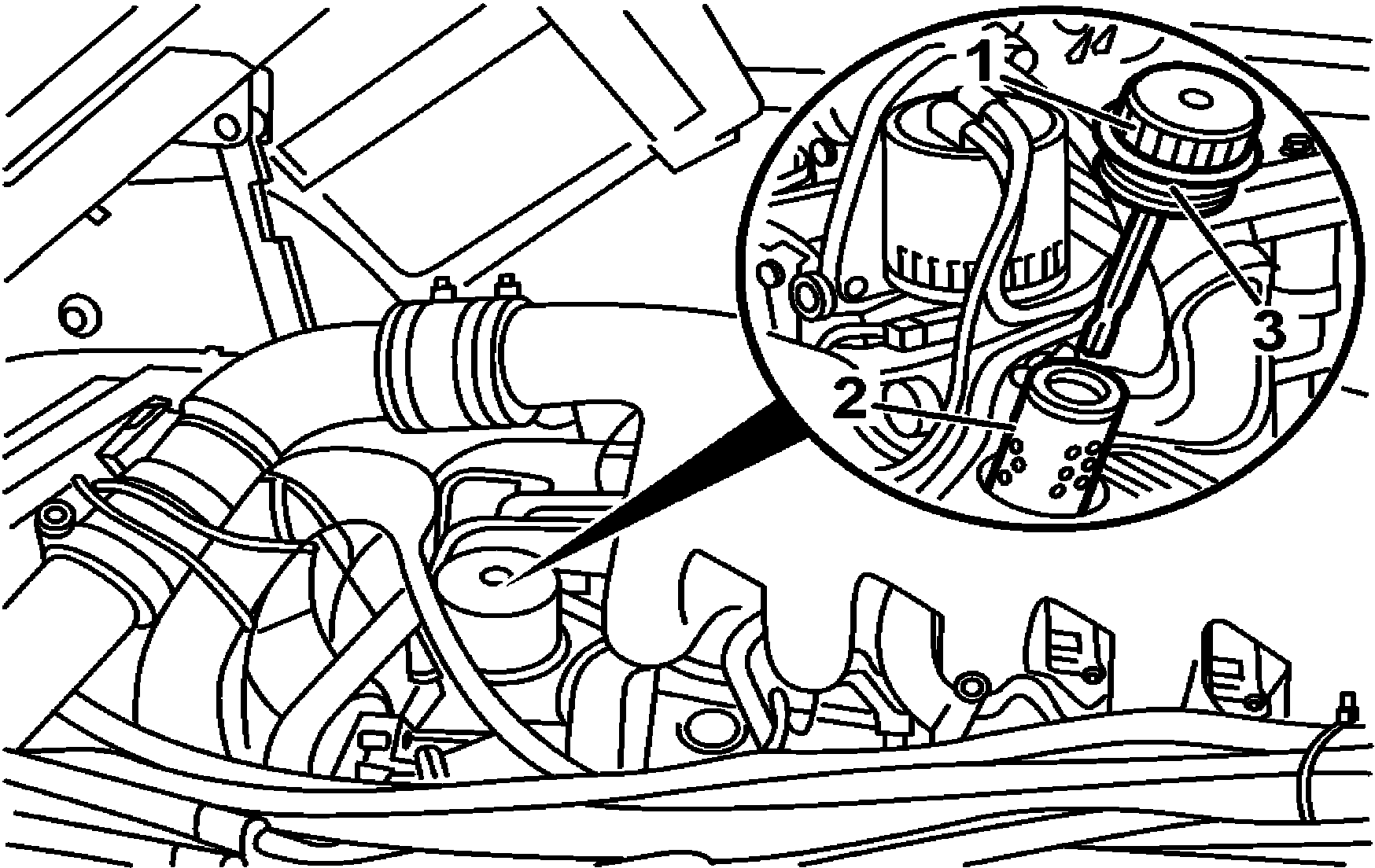

B18.20-0028-01

1 Soltar la tapa del filtro de aceite (1) con la ayuda de la llave poligonal .
Al desatornillar la tapa del filtro (1), el aceite fluirá para el cárter de aceite.

2 Retirar la tapa atornillada (1) junto con el elemento filtrante (2).

3 Desprender el elemento (2) de la tapa atornillada (1) presionándolo hacia los lados.

Proteger la carcasa del filtro de aceite contra la penetración de suciedad. No utilizar paños o hilachas para efectuar la limpieza de la carcasa del filtro.

4 Sustituir el anillo obturador (3).

5 Fijar el nuevo elemento filtrante (2) en la tapa (1) y montar la tapa en la carcasa del filtro.
Efectuar el apriete con el par de fuerza especificado.
