Εξαγωγή, τοποθέτηση συμπυκνωτή

AR83.30-D-6540TSF

Εξαγωγή, τοποθέτηση συμπυκνωτή

22.05.2018

Τύπος

910 με κινητήρα 651

1

Πυκνωτής

 Κίνδυνος

Κίνδυνος πυρκαγιάς σε περίπτωση ανάφλεξης ψυκτικού μέσου R1234yf από καυτά εξαρτήματα. Κίνδυνος δηλητηρίασης σε περίπτωση εισπνοής αναθυμιάσεων ψυκτικού υγρού που έχουν υπερθερμανθεί. Κίνδυνος τραυματισμού σε περίπτωση επαφής ψυκτικού μέσου R1234yf που έχει διαρρεύσει με το δέρμα και τα μάτια και σε περίπτωση εργασιών σε εξαρτήματα που βρίσκονται υπό πίεση. Κίνδυνος έκρηξης σε περίπτωση σχηματισμού εύφλεκτων μειγμάτων ψυκτικού μέσου-αέρα

Μην διεξάγετε ποτέ εργασίες οξυγονοκόλλησης σε κλειστό σύστημα κλιματισμού και στην περιοχή γύρω από αυτό. Απαγορεύεται το κάπνισμα και η ανοιχτή φλόγα. Φοράτε γυαλιά και γάντια προστασίας και να εργάζεστε μόνο σε επαρκώς αεριζόμενους χώρους. Εργασίες επισκευής στο κύκλωμα του συστήματος κλιματισμού πρέπει να διεξάγονται μόνο όταν το σύστημα έχει αποστραγγιστεί.

AS83.00-Z-0007-01A

 Προειδοποίηση

Κίνδυνος δηλητηρίασης σε περίπτωση εισπνοής καυτών ατμών ψυκτικού μέσου ενός συστήματος κλιματισμού με R134a. Κίνδυνος τραυματισμού σε περίπτωση επαφής υγρού ψυκτικού μέσου R134a με το δέρμα και τα μάτια και σε περίπτωση εργασιών σε εξαρτήματα που βρίσκονται υπό πίεση

Μην διεξάγετε ποτέ εργασίες οξυγονοκόλλησης σε κλειστό σύστημα κλιματισμού και στην περιοχή γύρω από αυτό. Απαγορεύεται το κάπνισμα και η ανοιχτή φλόγα. Φοράτε γυαλιά και γάντια προστασίας και να εργάζεστε μόνο σε επαρκώς αεριζόμενους χώρους. Εργασίες επισκευής στο κύκλωμα του συστήματος κλιματισμού πρέπει να διεξάγονται μόνο όταν το σύστημα έχει αποστραγγιστεί.

AS83.00-Z-0006-01A

Τεχνική οδηγία

Κατά τις εργασίες επισκευής, να προστατεύετε το κύκλωμα και τα εξαρτήματα του συστήματος κλιματισμού από την υγρασία

AH83.30-N-0005-01A

Οδηγίες για τη χρήση ψυκτικού μέσου R1234yf

AH83.30-P-0003-02A

Υποδείξεις για το χειρισμό του ψυκτικού υγρού R134a

AH83.30-N-0003-01A

 

Αφαίρεση, τοποθέτηση

1

Αφαιρέστε το ψυγείο.

AR20.20-D-3865TSF

2

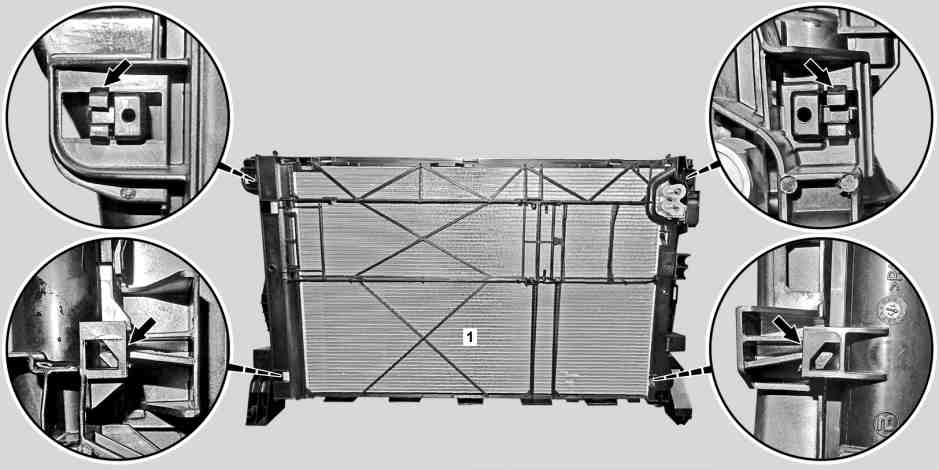

Αφαιρέστε το συμπυκνωτή (1) του ψυγείου.

 Απασφαλίστε το συμπυκνωτή (1) (βέλη) και αφαιρέστε τον.

3

Αντικαταστήστε το φυσίγγιο αφυγραντήρα.

Σε περίπτωση που ο συμπυκνωτής (1) επαναχρησιμοποιείται.

AR83.30-D-6521TS

4

Αλλάξτε τον αισθητήρα πίεσης ψυκτικού μέσου.

Σε περίπτωση που ο συμπυκνωτής (1) αντικαθίσταται.

AR83.30-D-5445TSF

5

Τοποθετήστε ακολουθώντας την αντίστροφη σειρά
