Εξαγωγή, τοποθέτηση επένδυσης οροφής κέντρο

AR68.30-D-7609B

Εξαγωγή, τοποθέτηση επένδυσης οροφής κέντρο

05.12.2019

Τύπος

906.6

με κωδικό V36 (Επένδυση οροφής)

εκτός κωδικού P0E (Mastercode Sprinter Tourer)

εκτός κωδικού P0F (Κύριος κωδικός Sprinter Tourer 19+1 εσωτερικού)

εκτός κωδικού P0G (Κύριος κωδικός Sprinter Tourer 16+1)

εκτός κωδικού P0H (Κύριος κωδικός Sprinter Tourer 19+1)

εκτός κωδικού PE4 (Κύριος κωδικός Bus DCAA, εταιρεία Argen)

εκτός κωδικού PE5 (Κύριος κωδικός BUS διάταξης καθισμάτων εξέδρας, εταιρεία Argen)

Τύπος

906.7

Οδηγίες τροποποιήσεων

19.06.2017

Προσθήκη ελέγχου λειτουργίας φώτων εσωτερικού χώρου

Βήμα εργασίας 16

19.06.2017

Προσθήκη ελέγχου λειτουργίας αισθητήρα εσωτερικού χώρου

Βήμα εργασίας 17

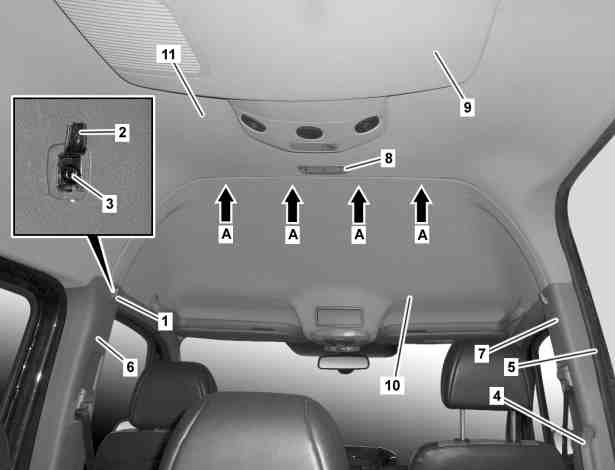

Στην εικόνα φαίνεται με κωδικό HH7 (Σύστημα κλιματισμού οροφής Basis) και κωδικό T16 (Συρόμενη πόρτα δεξιά)

1

Καλύμματα

2

Κρεμάστρα

3

Βίδες

4

Λαβή συγκράτησης

5

Πλαίσιο στεγανοποίησης

6

Επένδυση κολόνας B

7

Επένδυση κολόνας B

8

Αισθητήρας εσωτερικού χώρου

9

Επένδυση μονάδας εξατμιστή

10

Επένδυση οροφής μπροστά

11

Κεντρική επένδυση οροφής

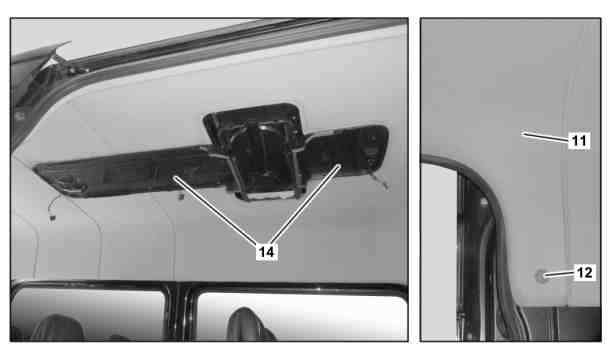

Στην εικόνα φαίνεται με κωδικό HH7 (Σύστημα κλιματισμού οροφής Basis) και κωδικό T16 (Συρόμενη πόρτα δεξιά)

11

Κεντρική επένδυση οροφής

12

Διαστελλόμενο πιρτσίνι

14

Αεραγωγοί συστήματος κλιματισμού

Στην εικόνα φαίνεται με κωδικό HH7 (Σύστημα κλιματισμού οροφής Basis) και κωδικό T16 (Συρόμενη πόρτα δεξιά)

Τεχνική οδηγία

Οδηγίες για τη διεξαγωγή εργασιών επισκευής στον εσωτερικό χώρο του οχήματος

AH68.00-N-0001-01S

 

Αφαίρεση, τοποθέτηση

1

Αφαιρέστε τα καλύμματα (1) των κρεμαστρών (2) από τις κολόνες B

2

Αφαιρέστε τις κρεμάστρες (2) από τις επενδύσεις κολονών Β (6, 7)

 Μην ξεβιδώσετε τις βίδες (3).

3

Αφαιρέστε τη λαβή συγκράτησης (4)

 Για τον σκοπό αυτό, ξεβιδώστε τις βίδες της λαβής συγκράτησης (4).

4

Αφαιρέστε τις επενδύσεις κολονών Β (6, 7) από την επάνω περιοχή

5

Απαγκιστρώστε τον αισθητήρα εσωτερικού χώρο (8) από την επένδυση οροφής στο κέντρο (11) και διαχωρίστε την ηλεκτρική σύνδεση

Τύπος 906.6/7 με κωδικό FY1 (Πακέτο αντικλεπτικής προστασίας)

6

Αφαιρέστε την επένδυση μονάδας εξατμιστή (9)

Τύπος 906.6/7 με κωδικό H08 (Ενισχυμένο σύστημα κλιματισμού οροφής) και κωδικό HH9 (Ημιαυτόματα ρυθμιζόμενο σύστημα κλιματισμού, TEMPMATIC), Τύπος 906.6/7 με κωδικό HH7 (Σύστημα κλιματισμού οροφής Basis) και κωδικό HH9 (Ημιαυτόματα ρυθμιζόμενο σύστημα κλιματισμού, TEMPMATIC)

AR83.50-D-5010B

7

Αφαιρέστε τους αεραγωγούς συστήματος κλιματισμού (14)

Τύπος 906.6/7 με κωδικό H08 (Ενισχυμένο σύστημα κλιματισμού οροφής) και κωδικό HH9 (Ημιαυτόματα ρυθμιζόμενο σύστημα κλιματισμού, TEMPMATIC), Τύπος 906.6/7 με κωδικό HH7 (Σύστημα κλιματισμού οροφής Basis)

Τύπος 906.6/7 με κωδικό HH7 (Σύστημα κλιματισμού οροφής βασικό)

AR83.50-D-4000-01A

Τύπος 906.6/7 με κωδικό H08 (Σύστημα κλιματισμού οροφής ενισχυμένο) και κωδικό HH9 (Ημιαυτόματα ρυθμιζόμενο σύστημα κλιματισμού, TEMPMATIC)

AR83.50-D-4000-01B

8

Απαγκιστρώστε την επένδυση οροφής μπροστά (10) στην πίσω περιοχή (βέλη A)

 Εργαλείο απασφάλισης κλιπ

*452589016300

9

Αφαιρέστε τα διαστελλόμενα πιρτσίνια της μεσαίας επένδυσης οροφής (11) στην μπροστινή περιοχή (βέλος Α).

 Η επένδυση οροφής μπροστά (10) καλύπτει τα διαστελλόμενα πιρτσίνια.

 Εργαλείο απασφάλισης κλιπ

*452589016300

10

Αφαιρέστε το διαστελλόμενο πιρτσίνι (12) από την κολόνα C της πλευράς συνοδηγού

Τύπος 906.6/7 με κωδικό T16 (Συρόμενη πόρτα δεξιά) Τύπος 906.6/7 με κωδικό T19 (Συρόμενη πόρτα αριστερά)

 Τύπος 906.6/7 με κωδικό T16 (Συρόμενη πόρτα δεξιά) και κωδικό T19 (Συρόμενη πόρτα αριστερά)
Σε αυτά τα οχήματα αφαιρέστε 2 διαστελλόμενα πιρτσίνια (12).

 Εργαλείο απασφάλισης κλιπ

*452589016300

11

Αφαιρέστε το πλαίσιο στεγανοποίησης (5) από το πλαίσιο συρόμενης πόρτας στην περιοχή της επένδυσης οροφής στο κέντρο (11)

Τύπος 906.6/7 με κωδικό T16 (Συρόμενη πόρτα δεξιά) Τύπος 906.6/7 με κωδικό T19 (Συρόμενη πόρτα αριστερά)

 Τύπος 906.6/7 με κωδικό T16 (Συρόμενη πόρτα δεξιά) και κωδικό T19 (Συρόμενη πόρτα αριστερά)
Σε αυτά τα οχήματα αφαιρέστε και τα δύο πλαίσια στεγανοποίησης (5).

12

Απαγκιστρώστε την επένδυση οροφής κεντρικά (11) στην μεσαία περιοχή (βέλος B)

13

Απαγκιστρώστε τις γλωττίδες (βέλη C) της επένδυσης οροφής κεντρικά (11) απέναντι από τη συρόμενη πόρτα

Τύπος 906.6/7 με κωδικό T16 (Συρόμενη πόρτα δεξιά) εκτός από κωδικό T19 (Συρόμενη πόρτα αριστερά), Τύπος 906.6/7 με κωδικό T19 (Συρόμενη πόρτα αριστερά) εκτός από κωδικό T16 (Συρόμενη πόρτα δεξιά)

 Αφαίρεση: Με σφήνα συναρμολόγησης πιέστε ελαφρώς προς τα επάνω τις γλωττίδες (βέλος C) στην περιοχή των κενών, στη συνέχεια τραβήξτε προς τις έξω και κρεμάστε.

 Σφήνα τοποθέτησης

*110589035900

14

Αφαιρέστε την κεντρική επένδυση οροφής (11)

 Αφαιρέστε την επένδυση οροφής κεντρικά (11) από την επένδυση οροφής μπροστά (10) και από τις επενδύσεις της κολόνας Β (6, 7).

 Αφαιρέστε τις ηλεκτρικές συνδέσεις των φώτων εσωτερικού χώρου μέσω των ανοιγμάτων στην επένδυση οροφής κεντρικά (11).

15

Τοποθετήστε ακολουθώντας την αντίστροφη σειρά

16

Διεξάγετε έλεγχο λειτουργίας φώτων εσωτερικού χώρου

17

Διεξάγετε έλεγχο λειτουργίας αισθητήρα εσωτερικού χώρου (8)

Τύπος 906.6/7 με κωδικό FY1 (Πακέτο αντικλεπτικής προστασίας)
