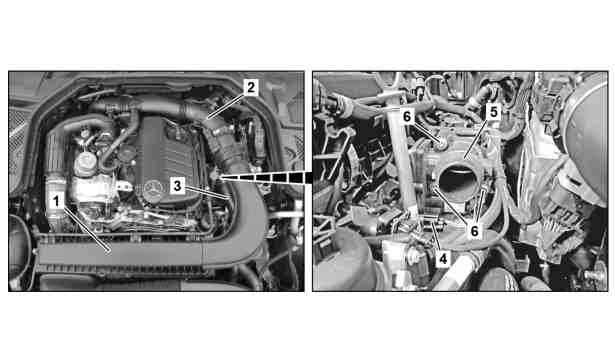

1 | Περίβλημα του φίλτρου αέρα |
2 | Αγωγός αέρα αναρρόφησης κινητήρα μετά το φίλτρο αέρα |
3 | Σωλήνας αέρα φόρτισης |
4 | Ηλεκτρική σύνδεση με βύσμα |
5 | Ρυθμιστής θέσης στραγγαλιστικού κλαπέτου |
6 | Βίδες |
P07.61-3890-05
| Αφαίρεση, τοποθέτηση | ||
1 | Αφαιρέστε το περίβλημα του φίλτρου αέρα (1) | ||
2 | Αφαιρέστε τον αγωγό αέρα αναρρόφησης κινητήρα μετά το φίλτρο αέρα (2) | ||
3 | Αφαιρέστε το σωλήνα αέρα υπερπλήρωσης (3) από το ρυθμιστή θέσης στραγγαλιστικού κλαπέτου (5) | ||
4 | Αποσυνδέστε την ηλεκτρική φίσα (4) από το ρυθμιστή θέσης στραγγαλιστικού κλαπέτου (5) | ||
5 | Ξεβιδώστε τις βίδες (6) | ||
6 | Αφαιρέστε το ρυθμιστή θέσης στραγγαλιστικού κλαπέτου (5) | Τοποθέτηση: Αντικατάσταση φλάντζας. | |
7 | Τοποθετήστε ακολουθώντας την αντίστροφη σειρά |
Έγγραφα που αναφέρονται
- ar0910p1150olp Αφαίρεση, τοποθέτηση περιβλήματος φίλτρου αέρα
- ar0910p8130olp Εξαγωγή, τοποθέτηση αγωγού αέρα αναρρόφησης κινητήρα μετά το φίλτρο αέρα
- ar0941p8620olp Εξαγωγή, τοποθέτηση αγωγών αέρα υπερπλήρωσης
