Ventilspiel einstellen | Motor 115 |
Einstellwerte mm mm
bei kaltem Motor (bis 20 °C) | bei warmem Motor (6015 °C) | |
Einlaßventil | 0,101) | 0,151) |
Auslaßventil | 0,25 | 0,30 |
1) 0,05 mm größer bei länger anhaltender Außentemperatur unter -20 °C
Anziehdrehmomente Nm
Schrauben für Zylinderkopfhaube | 5 |
Muttern für Zylinderkopfhaube | 15 |
Ventilspiel-Einstellschraube | 20 - 40 |
Sonderwerkzeuge
Hinweise
Das Ventilspiel kann bei kaltem oder bei warmem Motor eingestellt werden.

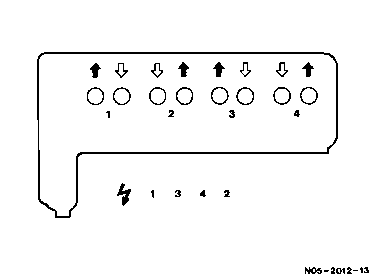

Anordnung der Ein- und Auslaßventile beachten.
Motor entweder an der Kurbelwelle vorn (nicht an der Nockenwelle) in Drehrichtung des Motors oder mit dem Starter und dem Sonderwerkzeug Kontaktgriff drehen.

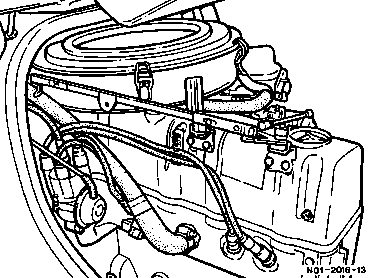

Zylinderkopfhaube abbauen und reinigen. Dichtung kontrollieren, nach Befund erneuern.
Zündung ausschalten und Kabel an Klemme 1 der Zündspule abschließen.
Sonderwerkzeug Kontaktgriff an Klemme 30 und 50 des Starters anklemmen.
Motor drehen, bis die jeweilige Nockenspitze gegenüber der Gleitfläche des Schwinghebels steht.
Ventilspiel zwischen Nockengrundkreis und Schwinghebel messen (Pfeil).
Das Ventilspiel ist richtig eingestellt, wenn sich
das Lehrenbandplättchen mit leichtem Wider-
stand durchziehen läßt.
Ventilspiel durch Drehen der Einstellschraube einstellen.
Hinweis
Drehmoment der Einstellschraube beachten. Es muß im angegebenen Bereich liegen.
Zylinderkopfhaube anbauen. Befestigungs-
schrauben oder Muttern stufenweise fest-
schrauben. Anziehdrehmoment beachten!
Kontaktgriff abklemmen und Kabel an
Klemme 1 der Zündspule anschließen.
Motor starten und Zylinderkopfhaube auf Dichtheit prüfen.
