83-7628 Zylinderrollenlager des Kältekompressors erneuern
Vorausgegangene Arbeit: Riemenscheibe abgebaut (83-7624). |

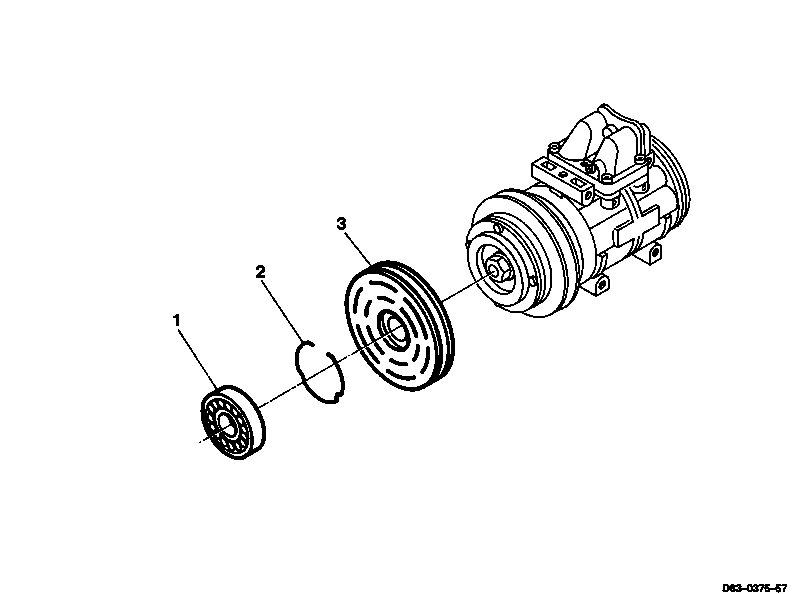

1 2 3 | Zylinderrollenlager aus-, einbauen. Sicherungsring abnehmen, anbauen Riemenscheibe |
Aus-,Einbauen
-------------------------------

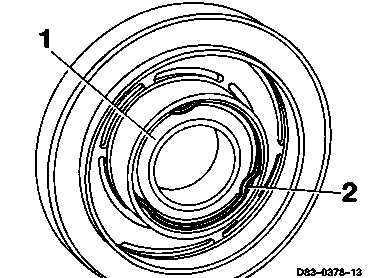

1 Sicherungsring (2) des Zylinderrollenlagers (1) ausbauen.
2 Zylinderrollenlager mit entsprechendem Dorn (4) aus der Riemenscheibe (3) herausdrücken.
3 Der Einbau erfolgt in umgekehrter Reihenfolge.
