0400 - Funktionsbeschreibung: Infrarot-Fernbedienung Zentralverriegelung Allgemein, Bedienung, Funktion, Bauteile, Wegfahrsperre Stufe 1a Typ 140 ab 12/93

80-400 Funktionsbeschreibung Infrarot-Fernbedienung

A. Allgemeines

1. Ausführung bis 11/94, bis 08/95

P80-0144-55

2. Ausführung ab 12/94, ab 09/95

P80.30-0255-05

Zur Verbesserung des Bedienungskomforts kann mit einem Infrarot-Sender im Schlüsselkopf die Zentralverriegelung und die EDW bedient werden. Außerdem können eventuell offene Seitenscheiben sowie ein geöffnetes Schiebe-Hebedach geschlossen bzw. die Seitenscheiben innerhalb 10 s nach Zentralschließung wieder geöffnet werden.
Alle Vorgänge werden von Rückmeldeleuchten angezeigt.

Eine Fernbedienung der Zentralverriegelung ist bei maximaler Kapazität der Senderbatterien bis zu einer Entfernung von ca. 6 m, eine Fernbedienung der Komfortbetätigung bis zu einer Entfernung von ca. 3 m möglich.

Die Empfängereinheiten mit Rückmeldeleuchten befinden sich bis 11/94,  bis 08/95 in den Fahrertürgriffen und neben dem Heckdeckelschließzylinder.

Ab 12/94,  ab 09/95 befindet sich die Empfängereinheit mit Rückmeldeleuchten am Innenspiegel. Im Fahrertürgriff befindet sich keine Empfängereinheit. Hier sind nur Rückmeldeleuchten untergebracht (nicht ).

Nur 

Zusätzlich kann ab Modelljahr 95 der Heckdeckel über die Heckdeckel-Fernöffnung durch Doppelbetätigung des Senders innerhalb ca. 0,8 s geöffnet werden.

B. Bedienung

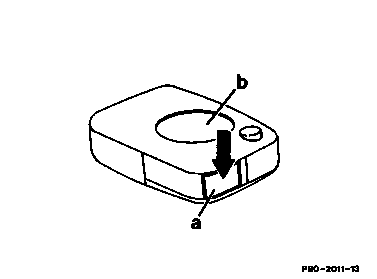

P80-2011-13

Entriegeln der Zentralverriegelung und
Entschärfen der EDW
Sender mit dem Sendefenster (a) bis zu einem Abstand von ca. 6 m in Richtung des Empfängers am Fahrzeug halten. Taste (b) kurz drücken, grüne Rückmeldeleuchte blinkt. Sobald alle Befehle ausgeführt sind, erlischt die grüne Rückmeldeleuchte.

Verriegeln der Zentralverriegelung und Schärfen der EDW
Wie beim Entriegeln, Sendefenster (a) in Richtung des Empfängers halten. Taste (b) kurz drücken, rote Rückmeldeleuchte blinkt. Sobald alle Befehle ausgeführt sind, erlischt die rote Rückmeldeleuchte nach ca. 3 Sekunden. Konnte ein Befehl nicht ausgeführt werden,

z. B. weil eine Tür oder der Heckdeckel nicht ganz geschlossen ist, blinkt die rote Rückmeldeleuchte weiter bis ca. 10 Sekunden, Fzg. ab ca. 07/94 immer nur ca. 3 Sekunden.
Nach korrektem Schließen der Tür oder des Heckdeckels muß die Zentralverriegelung zuerst ent- und anschließend verriegelt werden.

Schließen der Seitenscheiben und des Schiebe-Hebedaches über die Infrarot-Fernbedienung
Beim Verriegeln Taste (b) am Sender gedrückt halten, nach ca. 1 Sekunde beginnt die Schließung von eventuell noch geöffneten Seitenscheiben und des noch geöffneten Schiebe-Hebedaches. Der Schließvorgang wird unterbrochen, wenn die Taste am Sender losgelassen oder der Infrarotstrahl zwischen Sender und Empfänger unterbrochen wird.

C. Funktion

Die Infrarot-Fernbedienung kann nur mit dem zum Fahrzeug gehörenden Sender bedient werden, da der Sender und das im Fahrzeug eingebaute Steuergerät aufeinander abgestimmt sind.

Der Sender überträgt das Sendesignal als Infrarot-Lichtstrahl zum Empfänger. Der Empfänger nimmt den Lichtstrahl auf, filtert Fremdlicht heraus, verstärkt das Sendesignal und gibt es über eine Steuerleitung an das Steuergerät weiter.

Das Sendesignal besteht aus einem Festcode, der von einem Rechner zusätzlich verschlüsselt wird. Diese zusätzliche Verschlüsselung ändert sich mit jeder Betätigung. Dadurch ist eine Decodierung des Sendesignals nicht möglich.

Das Steuergerät entschlüsselt das Sendesignal und betätigt bei richtigem Festcode die Zentralverriegelung, die Komfortbetätigung und die EDW. Gleichzeitig stellt sich das Steuergerät auf das nächste Sendesignal ein und sperrt das vorhergehende Sendesignal.

Wird der Sender außerhalb des Empfangsbereichs betätigt, ändert sich das aktuelle Sendesignal im Sender, jedoch nicht im Steuergerät. Wenn der Sender wieder im Empfangsbereich angewandt wird, stimmt das Sendesignal des Senders mit dem vom Steuergerät erwarteten nicht überein. Da das Steuergerät jedoch 250 Weiterschaltungen hochrechnen kann, stellt es sich auf das aktuelle Sendesignal ein.
Wurde der Sender mehr als 250mal außerhalb des Empfangsbereichs betätigt, muß der Sender neu synchronisiert werden (siehe 80-420).

Desynchronisation

Bei Verlust eines Senderschlüssels kann der Wechselcodeanteil des Sendesignals mit dem Hand-Held-Tester desynchronisiert werden. Dadurch muß bei Verlust eines Senderschlüssels nur die mechanische Schließung ausgetauscht werden. Anschließend sind alle zu dieser Schließung gehörenden Senderschlüssel neu zu synchronisieren (siehe 80-420).

D. Bauteile

1. Ausführung bis 11/94, bis 08/95

Limousine

P80.30-0224-06

Coupè

P80.30-0225-06

2. Ausführung ab 12/94, ab 09/95

P80.30-0257-06

P80.30-0200-01

Senderschlüssel
Im Schlüsselkopf sind ein Infrarot-Sender mit Sendefenster (a), eine Drucktaste zur Betätigung (b), ein Batteriefach (c) mit 4 Batterien (Senderschlüssel bis 09/93) bzw. 2 Batterien (Senderschlüssel ab 10/93) und ein abklappbarer 4-Bahnenschlüssel (d) untergebracht. Der Schlüssel kann durch Betätigen des Druckknopfes (e) herausgeklappt werden.
Bei Verlust eines Senderschlüssels kann dieser unter Angabe der Schließungsnummer auf dem üblichen Weg bestellt werden.
Es können vom Hersteller bis zu 8 Sender auf eine Schließung angepaßt werden.
Der Klappschlüssel im Sender ist austauschbar.
Bei einer Dauerbetätigung der Sendetaste (b) schaltet der Sender nach ca. 30 s ab, um ein Entladen der Batterien zu verhindern.

Ab 10/93 verringerte sich die Senderschlüsselgröße um ca. 40% des Volumens. Ein Austausch des mechanischen Schlüsselschaftes vom Senderschlüssel bis 09/93 in einen Senderschlüssel ab 10/93 ist nicht möglich.

1 Senderschlüssel bis 09/93

2 Senderschlüssel ab 10/93

Infrarot-Reserveschlüssel sowie Nebenschlüsselfunktion

Ab ca. 05/95 erhält der Kunde zu seinen zwei Infrarot-Senderschlüsseln einen Infrarot-Reserveschlüssel (Außer ). Mit Einsatz dieses Infrarot-Reserveschlüssels entfallen die Reservebatterien für die Infrarot-Senderschlüssel, welche ab Einsatz Fahrberechtigungssystem Stufe 2 der Wagenpapiertasche beigelegt werden. Der Infrarot-Reserveschlüssel kann auch für ältere Fahrzeuge mit Infrarot-Fernbedienung für Zentralverriegelung über ZVL Germersheim bezogen werden.

P80.30-0252-01

Der Reserveschlüssel (2) hat die Größe einer Scheckkarte. Mit dem Reserveschlüssel kann die Zentralverriegelung, sowie die EDW betätigt werden. Außerdem wird das Fahrberechtigungssystem über das Infrarot-Sendesignal aktiviert bzw. deaktiviert. Eine Ansteuerung der Komfortbetätigung ist nicht möglich. Im Reserveschlüssel (2) sind ein Infrarot-Sender, eine Drucktaste (b) zur Betätigung, eine Leuchtdiode (a) zur Batteriekontrolle, ein Batteriefach mit zwei Batterien und ein mechanischer Hauptschlüssel (d) untergebracht. Der Infrarotstrahl tritt bei Betätigung der Drucktaste (b) in der Mitte der vorderen Seite des Reserveschlüssels aus.

P80.30-0253-01

Reserveschlüssel werden durch eine auf der Rückseite eingeprägte Kennzahl (hier 3) gekennzeichnet.

Um die beiden Batterien (f) zu wechseln, muß der Batteriefachdeckel (c) vom Reserveschlüssel (2) abgenommen werden. Dazu Zuhaltung (Pfeil) eindrücken. Es werden die gleichen Batterien verwendet, wie im normalen Infrarot-Senderschlüssel.



Bei Bedarf kann der mechanische Hauptschlüssel (d) durch einen mechanischen Nebenschlüssel ersetzt werden. Dieser kann über ZVL Germersheim bezogen werden. Mit dem mechanischen Nebenschlüssel ist eine Bedienung der Schließzylinder am Kofferraum und Handschuhkasten nicht möglich. Somit besitzt der Kunde weiterhin die bekannten Vorteile bei Hotel- oder Werkstattaufenthalt.

P80-2216-13

Empfängereinheiten Infrarot-Fernbedienung (A26/1, A26/2, A26/3) bis 11/94, bis 08/95
Von den Empfängereinheiten sind von außen nur das Infrarot-Fenster (a) und die beiden Rückmeldeleuchten, rot (b) und grün (c) sichtbar.

P80-2216-13A

Die Empfängereinheiten Fahrertür (A26/1) und Beifahrertür (A26/2) befinden sich im Fahrertürgriff.

P80-2215-13

Die Empfängereinheit Heckdeckel (A26/3) ist am Heckschloß montiert.

P80.30-0254-01

Empfängereinheit Infrarot-Fernbedienung Innenspiegel (A26/7) ab 12/94, ab 09/95
Am Innenspiegel ist die Empfangseinheit (A26/7) sowie die beiden Rückmeldeleuchten, rot (b) und grün (c) untergebracht.

Die Empfängereinheiten sind ohne Angabe der Schließungsnummer einzeln austauschbar.

P80.30-0256-01

Funktionsanzeige IFZ (E34)



Im Fahrertürgriff keine Empfängereinheit, nur grüne und rote Rückmeldeleuchte (Nicht  ).

Der Schließzylinder ist mit einer Abdeckkappe (Pfeil) verschlossen, die bei Bedarf abgenommen werden kann um z.B. bei leeren Senderbatterien ins Fahrzeuginnere zu gelangen.

b Rückmeldeleuchte rot

c Rückmeldeleuchte grün

P80-2214-13

Steuergerät Infrarot-Fernbedienung (N54) bis 11/94, bis 08/95
Das Steuergerät ist bei der Limousine an der Versteifung im Kofferraum rechts angebracht.

Beim Coupe ist das Steuergerät unter dem Fondsitz links angeordnet. Der elektrische Anschluß ist mit einer Steck- und Ziehhilfe versehen. Zum Abziehen Sperraste drücken und Kupplung an der Kabelseite hochziehen.
Beim Erneuern des Steuergeräts oder des Senders unbedingt Schließungsnummer angeben, da beide Teile aufeinander abgestimmt sind.

P80.30-0258-01

Steuergerät Infrarot-Fernbedienung (N54) ab 12/94, ab 09/95
Das Steuergerät ist an der Stirnwand vorne rechts hinter dem Beifahrerairbag angebracht (hinter Luftkanal).

Der 12polige elektrische Anschluß ist mit einer Steck- und Ziehhilfe versehen. Zum Abziehen Sperraste drücken und Bügel umlegen. Der 2polige elektrische Anschluß ist mit einer Sicherung gesichert. Zum Abziehen Sperraste drücken und Sicherung zur Seite schieben.

E. Wegfahrsperre Stufe 1a ab 12/93 bis 11/94   bis 08/95

Wegfahrsperre Stufe 1a

IFZ = Infrarot-Fernbedienung für Zentralverriegelung

IFZ-Steuergerät

(Neu) Kl. 31

IFZ-Fern
bedienung

IFZ-

Empfänger

KL 50

Starter

K38

SA EDW

KL 15

Anordnung der Bauteile Wegfahrsperre Stufe 1a

Limousine

K38 Relais Startsperre

N54 Steuergerät Infrarotfernbedienung

P80-5228-57

Coupè

K38 Relais Startsperre

N54 Steuergerät Infrarotfernbedienung

P80-5229-57

F. Fahrberechtigungssystem Stufe 2 ab 12/94, ab 09/95

Das Steuergerät Infrarot-Fernbedienung greift zur Realisierung des Fahrberechtigungssystem Stufe 2 in das Motorsteuergerät ein. Das System sperrt die Motorsteuerung, wenn das Fahrzeug mit der Infrarotfernbedienung abgeschlossen wurde. Der Starter dreht zwar, jedoch startet der Motor nicht.

Je nach Motorsteuergerät hat das Fahrzeug ein entsprechendes Fahberechtigungssystem (IFZ-Ausführung). Es gibt zwei Varianten. Eine IFZ-Variante mit CAN-Verbindung und eine Ausführung mit PWM-Verbindung zum Motorsteuergerät.

Motoren mit mechanischer Einspritzung erhalten ein Steuergerät Abschaltventil Fahrberechtigungssystem (ASF) mit integriertem Kraftstoffabschaltventil, welches die Kraftstoffzufuhr unterbricht. Dieses Steuergerät ist ebenfalls über CAN mit dem IFZ-Steuergerät verbunden.

Das Fahrberechtigungssystem und die EDW können nur mit der IFZ aktiviert bzw. deaktiviert werden. Das Öffnen und Schließen des Fahrzeuges mit dem mechanischen Schlüssel hat keinen Einfluß auf das Fahrberechtigungssystem und die EDW. (): Weiterhin Betätigung aller Systeme mit IFZ und Schlüssel möglich).

Das Steuergerät IFZ und das Motorsteuergerät sind bei CAN-Verbindung fest durch einen Identifizierungscode einander zugeordnet. Diese Identifizierung kann nicht mehr gelöscht werden. Ein probeweises Austauschen des Steuergerätes IFZ oder des Motorsteuergerätes aus einem anderen Fahrzeug ist deshalb nicht möglich.

Vernetzung der Bauteile ab 12/94, ab 09/95

Verbindung IFZ-Steuergerät/Steuergerät Abschaltventil Fahrberechtigungssystem über CAN

P80.30-0245-06

Verbindung IFZ-Steuergerät/Motorsteuergerät über CAN

P80.30-0243-06

Verbindung IFZ-Steuergerät/Motorsteuergerät über PWM

P80.30-0244-06

Austausch Komponenten der Infrarot-Fernbedienung für Zentralverriegelung (Fahrzeuge mit Fahrberechtigungssystem Stufe 2)



Das Steuergerät Infrarotfernbedienung und das Motorsteuergerät sind fest durch einen Identifizierungscode einander zugeordnet. Aus diesem Grund muß der Infrarot-Schließungsnummeranteil der Schließung über die gesamte Fahrzeuglebensdauer im Fahrzeug verbleiben, das heißt, es darf sich nur der mechanische Schließungsnummeranteil sowie die Prüfziffer verändern.

Aufbau einer Schließungsnummer

2 497580 0 1039030 7

1. Stelle

Schließsystem

1  2Bahnen Schlüssel

2  4Bahnen Schlüssel

2. - 7. Stelle

Mechanischer

Schließnummern-

anteil

9. - 15. Stelle

Infrarot

Schließnummern-

anteil

16. Stelle

Prüfziffer

8. Stelle

Lieferant

0, 1  Huf

8, 9  Ymos

Das bedeutet bei Verlust eines Senderschlüssels bzw. eines mechanischen Schlüssels:

 IFZ-Schließungsnummeranteil bleibt erhalten  verlorenen Schlüssel durch Desynchronisation des Steuergerätes bzw. durch widerrufliche oder unwiderruflicher Sperrung des betreffenden Senderschlüssels ungültig machen.

 Mechanischen Schließungsnummeranteil ändern  rundum mechanische Schließung mit neuer Schließungsnummer einbauen. Ein Aufkleber mit der 8stelligen Schließungsnummer muß unbedingt unter Angabe der FIN an Abt. VP/MAM2, Mercedes-Benz AG, 70322 Stuttgart gesandt werden.

Das bedeutet bei Defekt des IFZ-Steuergerätes:

 IFZ-Schließungsnummeranteil bleibt erhalten  neues Steuergerät mit gleicher Schließungsnummer einbauen.

Das bedeutet bei Defekt eines mechanischen Schließteils:

 Schließungsnummer bleibt erhalten  Schließteil unter Beibehaltung der Schließungsnummer austauschen.

Infrarot-Senderschlüssel widerruflich bzw. unwiderruflich sperren (Fahrzeuge mit Fahrberechtigungssystem Stufe 2)

Mit Einsatz der IFZ-Steuergeräte mit der Teile Nr. 210 820 27 26 / 28 26 ab ca. 09/95 können Infrarot-Senderschlüssel mit dem Hand-Held-Tester widerruflich gesperrt werden. Die Sperrung bestimmter Senderschlüssel erfolgt menuegeführt über den Hand-Held-Tester. Die widerrufliche Sperrung bzw. Wiederzulassung bestimmter Senderschlüssel ist ab dem Hand-Held-Tester-Modul 06/95 möglich.

Ab Einsatz Fahrberechtigungssystem Stufe 2 können Infrarot-Senderschlüssel mit dem Hand-Held-Tester unwiderruflich gesperrt werden. Die Sperrung bestimmter Senderschlüssel erfolgt menuegeführt über den Hand-Held-Tester.

Die unwiderrufliche Sperrung eines bestimmten Senderschlüssels sollte nur auf Grund eines verloren gegangenen Senderschlüssels auf ausdrücklichen Kundenwunsch durchgeführt werden.



Eine Wiederzulassung von unwiderruflich gesperrten Senderschlüsseln ist nicht möglich.

P80.30-0249-01

Alle Fahrzeuge werden ab Werk mit Senderschlüssel "1" und "2" ausgeliefert. Der ab ca. 05/95 mitgelieferte Infrarot-Reserveschlüssel wird die Nummer "3" tragen. Außerdem sind alle eventuell nachgekauften fortlaufend nummerierten Senderschlüssel zu berücksichtigen.

Die noch vorhandenen Senderschlüssel sind an den eingeprägten Zahlen im Senderschlüssel-Gehäuse zu erkennen. An den Senderschlüsseln den Batteriefachdeckel abnehmen und die Kennzeichnungszahlen ablesen.

Auf diese Weise ist die zu sperrende Nummer des verlorenen Senderschlüssels festzustellen.
