26-3820 Abtriebsflansch am Getriebe abdichten
|
Anziehdrehmomente Nm |
Abtriebsflansch an Hauptwelle M12x1,5 110 |
Gelenkwelle an Getriebe 65 |
Gelenkwellenzwischenlager 55 |
Sonderwerkzeuge
Ausbauen

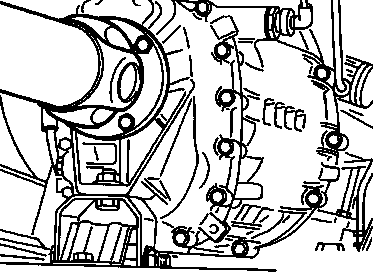

1 Gelenkwelle vom Getriebe abschrauben.
Gelenkwelle seitlich anbinden.

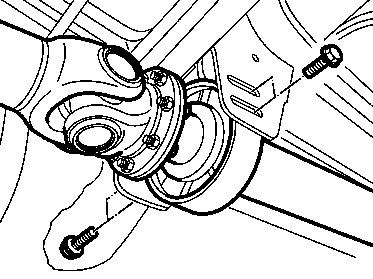

2 Gelenkwellenzwischenlager abschrauben.

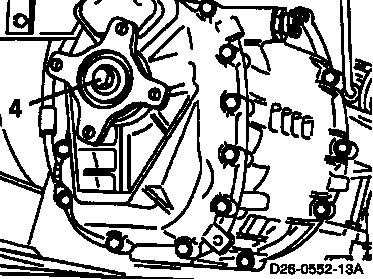

3 901 589 00 07 00 am Abtriebsflansch anschrauben und Dehnschraube (4) einige Gewindegänge herausschrauben.

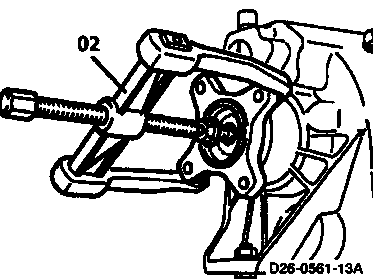

4 (02) ansetzen und Abtriebsflansch abziehen.
5 Dehnschraube abschrauben und Scheibe abnehmen.
(02) 000 589 89 33 00

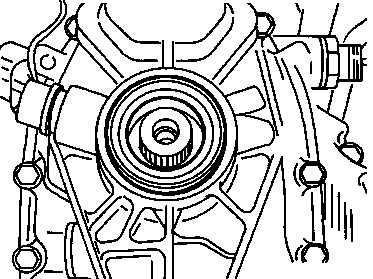

6 Radialdichtring heraushebeln.
Einbauen

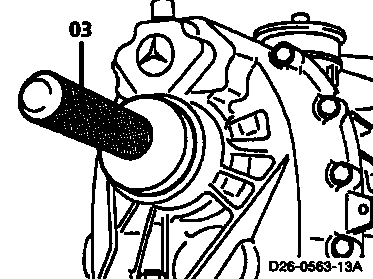

1 Radialdichtring bündig mit (03) eintreiben.
Hinweis
Dichtfläche im Getriebegehäuse auf Beschädigungen überprüfen und ggf. nacharbeiten.
Raum zwischen Staub- und Dichtlippe mit Fett füllen.
(03) 711 589 03 15 00

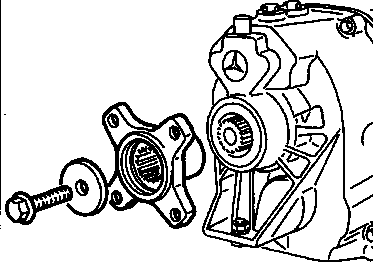

2 Abtriebsflansch auf Hauptwelle schieben, Dehnschraube mit Scheibe einschrauben.
3 901 589 00 07 00 anschrauben und Dehnschraube festschrauben, 110 Nm.
4 Gelenkwelle festschrauben, 65 Nm.
5 Gelenkwellenzwischenlager einbauen,
55 Nm.
Die Gelenkwelle muß spannungsfrei eingebaut sein.
Referenzierte Dokumente
- ra2609d000200x 0002 - Allgemein: Einbauübersicht Mechanisches Getriebe G 28, Bm. 711.613 im VARIO
- ra2609d000300x 0003 - Allgemein: Schaltschema, Kraftfluß, Anordnung Getriebe Mechanisches Getriebe G 28, Bm. 711.613 im VARIO
- ra2609d000400x 0004 - Allgemein: Sonderwerkzeuge Mechanisches Getriebe G 28, Bm. 711.613 im VARIO
- ra2609d000500x 0005 - Allgemein: Technische Daten Mechanisches Getriebe G 28, Bm. 711.613 im VARIO
