20 - 4391 Kühler-Verschlußdeckel prüfen
Öffnungsdrücke
Kennzahl Überdruckventil Unterdruckventil
100 bzw. 1,0 0,9 bis 1,15 bar Überdruck 0,07 bar Unterdruck
Die Kennzahl ist auf dem Kühler-Verschlußdeckel eingeprägt.
Sonderwerkzeuge
Überdruckventil prüfen
Hinweis
Bei Korrosion Verschlußdeckel erneuern.

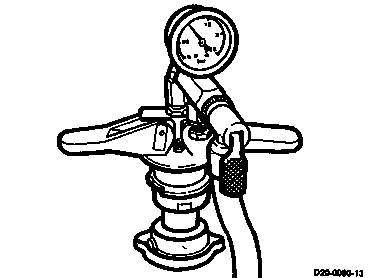

1 Kühler-Verschlußdeckel auf den Doppelstutzen aufsetzen.

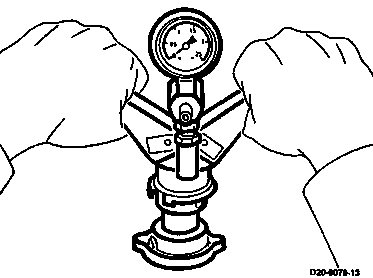

2 Prüfgerät in den Doppelstutzen einsetzen und die beiden Hebel herunterdrücken.
001 589 83 21 00
000 589 75 63 00
3 Druckluftschlauch mit Reifenfüllanschluß am Prüfgerät anschließen.
4 Prüfdruck auf angegebenen Überdruck aufbauen. Das Überdruckventil ist in Ordnung, wenn der Öffnungsdruck mit den Werten in der Tabelle übereinstimmt.
001 589 83 21 00
000 589 75 63 00
5 Prüfgerät und Kühlerverschlußdeckel vom Doppelstutzen abnehmen.
Unterdruckventil prüfen

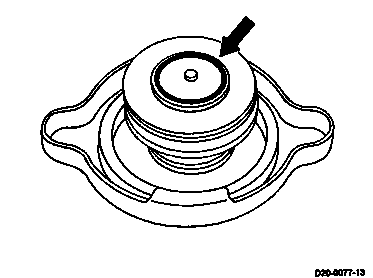

Das Unterdruckventil (Pfeil) muß an der Gummidichtung anliegen, sich leicht anheben lassen und nach dem Loslassen zurückfedern.
Referenzierte Dokumente
- ra0013d000200x 0002 - Allgemein: Einbauübersicht OM 364 LA EURO 2, Bm. 354
- ra2013d000400x 0004 - Allgemein: Sonderwerkzeuge Motor 354 (OM 364 LA E2)
- ra2013d000500x 0005 - Allgemein: Technische Daten Motor 354 (OM 364 LA E2)
