3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

Typ ra · Thema 20.20 · Version 9643 · 1996-10-25

Gültig für:

Einordnung

Funktionsgruppe 1 Motor › 20 Motorkühlung › 20.20 Kühler, Kühlmittelschläuche

Gilt auch für Motoren/Getriebe: 354 ***

20 - 3925 Kühler mit Ladeluftkühler aus- und einbauen

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

1 Kühler

14 Scheibe

2 Dichtring

erneuern.

15 Schelle

3 Schelle

16 Kühlmittelschlauch (Entlüftung)

4 Ladeluftleitung

17 Schelle

4a Sechskantschraube

18 Kühlmittelschlauch (Vorlauf)

5 Schelle

19 Kühlmittelschlauch (Vorlauf)

6 Luftansaugschlauch

20 Schelle

7 Unterdruckleitung

21 Kühlmittelschlauch (Rücklauf)

8 Ladeluftschlauch

22 Schelle

9 Schelle

23 Ablaßschraube

13 Sechskantschraube

24 Ladeluftkühler

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

Sonderwerkzeuge

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

Aus-, Einbauen

1 Vorbau-Mittelteil abbauen.

2 Kühlmittel ablassen und auffangen.

Einbauhinweis

- Kühlmittel einfüllen und Kühlsystem auf Dichtheit prüfen.

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

- Prüfgerät in die Einfüllöffnung des Ausgleichbehälters einsetzen.

- Druckluftschlauch mit Reifenfüllanschluß am Prüfgerät anschließen und mit einem Prüfdruck von 0,9 bis 1,2 bar Überdruck prüfen.

001 589 83 21 00

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

Hinweis

Im Prüfgerät ist ein Sicherheitsventil eingebaut, damit der Druck im Kühlsystem nicht über 1,2 bar Überdruck ansteigen kann.

- Kühlsystem auf Dichtheit prüfen, dabei muß die Druckanzeige am Manometer konstant bleiben.

- Nach der Prüfung Druck im Kühlsystem über das Ventil (Pfeil) des Prüfgerätes abbauen.

001 589 83 21 00

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

3 Unterdruckleitung (7) für Wartungsanzeige und Luftansaugschlauch (6) abbauen.

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

4 Ladeluftschlauch (8) zwischen Turbolader und Ladeluftkühler ausbauen.

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

5 Sechskantschraube (4a) herausschrauben.

6 Sechskantschrauben (Pfeile) am Öleinfüllstutzen herausschrauben.

7 Schelle (3) ausbauen Ladeluftleitung (4) am Ladeluftkühler herausziehen. Dichtring abnehmen.

Einbauhinweis

Neuen Dichtring einbauen.

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

8 Kühlmittelschläuche an Ausgleichbehälter und Kühler abbauen.

3925 - Kühler aus- und einbauen, mit Ladeluftkühler. Motor 364 Euro 2, Bm. 354

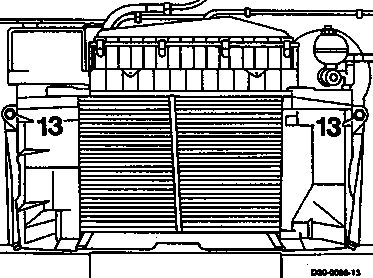

9 Sechskantschrauben (13) für Träger herausschrauben und Träger komplett mit Kühler, Ladeluftkühler, Ausgleichbehälter und Luftfilter herausnehmen.

10 Einbau in umgekehrter Reihenfolge.
