20-430 Kühlsystem-Verschlußdeckel prüfen

Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten

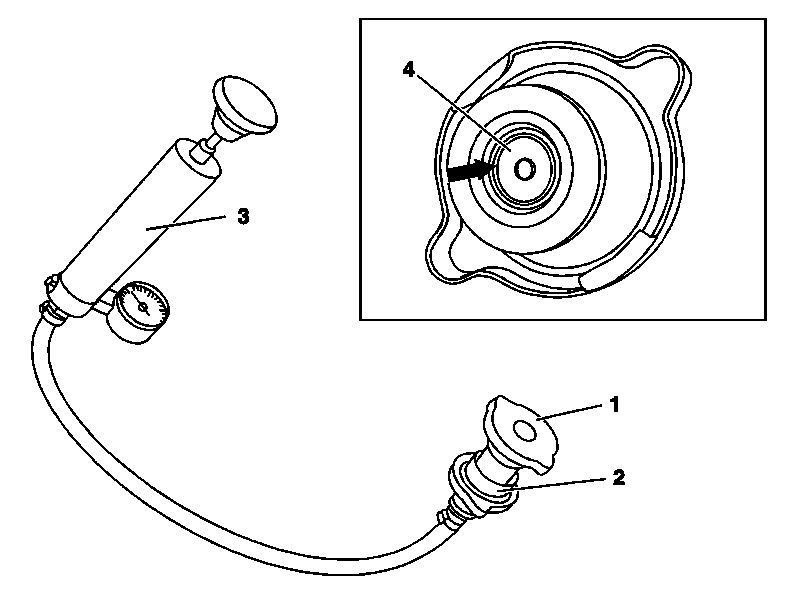

P20-5379-57

Doppelstutzen (2)	000 589 77 63 00 am Prüfgerät (3) 124 589 24 21 00 aufsetzen.
Kühlsystem-Verschlußdeckel (1)	auf den Doppelstutzen (2) 000 589 77 63 00 aufsetzen.
Überdruckventil	Öffnungsdruck prüfen.
Unterdruckventil (4)	prüfen.  Das Unterdruckventil (4) muß an der Gummi- dichtung anliegen (Pfeil), sich leicht anheben lassen und nach dem Loslassen zurückfedern.

Verschlußdeckel - Prüfwerte


Verschlußdeckel Kennzahl		100 140
Überdruckventil öffnet bar Überdruck	neu	+0,15 1,2 1,4  0,1 -0,1
	gebraucht	+ 1,0 - 0,1 1,4 - 0,1
Unterdruckventil öffnet bar Unterdruck		0,1

Hinweis

Bei Korrosion am Ausgleichbehälter-Verschlußdeckel, muß dieser erneuert werden.

P20-0107-13

Damit an diesem Deckel (bei Unterdruck im Kühlsystem) keine Falschluft angesaugt wird, erhielt dieser eine Gummidichtung (A).

Sonderwerkzeuge

000 589 77 63 00

124 589 24 21 00
