20-1401 Kühlmittelpumpe zerlegen und zusammenbauen
Vorausgegangene Arbeiten: Kühlmittelpumpe ausbauen. Kühlmittelregler ausbauen (20-2470). |
1 Schraube | 25 Nm. |
2 Scheibe | |
3 Gehäusedeckel | |
4 O-Ring | erneuern. |
5 Kühlmittelregler | |
6 Kühlmittelpumpengehäuse | |
7 Lager | |
8 Kassettendichtung | erneuern. |
9 Flügelrad | |
10 Dichtung | erneuern. |
11 Schraube | 25 Nm. |
12 Scheibe | |
13 Riemenscheibe | |
14 Nabe | |
15 Sicherungsring | |
16 Einlaufstutzen | |
17 Dichtung | erneuern. |
18 Schraube M10 | 50 Nm. |
19 Schraube M8 | 25 Nm. |
20 Scheibe |
Daten
-----------------------------------------
der Welle 15,056
15,045
Maß "A" ------------------------------
Flügelrad 15,018
15,000
-----------------------------------------
Lager 54,994
54,981
Maß "B" ------------------------------
im Gehäuse 54,970
54,940
-----------------------------------------
der Welle 25,061
25,048
Maß "C" ------------------------------
Innen- der Nabe 25,021
25,000
-----------------------------------------
Maß "D" Abstand zwischen 0,6-1,0
Flügelrad und Gehäuse
-----------------------------------------
Maß "E" Außen- der Nabe 55,970
55,940
-----------------------------------------
Maß "F" Außen- des Flügel- 125
rades
----------------------------------------
Sonderwerkzeuge
Zerlegen
-------------------------------
1 Riemenscheibe (13) abbauen.
2 Flansch (14) für Riemenscheibe abziehen.
Abzieher 000 589 65 33 00
Druckstück 321 589 00 63 00
3 Sicherungsring (15) ausbauen.
4 Lager mit geeignetem Druckstück aus dem Flügelrad und dem Gehäuse herauspressen.
5 Kassettendichtung ausbauen.
Zusammenbauen
-------------------------------
1 Lager mit geeignetem Dorn in das Gehäuse einpressen.
Hinweis
Lager nur am Lageraußenring (Pfeil) einpressen.
2 Sicherungsring (15) einbauen.
3 Flansch (14) für Riemenscheibe anwärmen und bündig auf das Lager aufpressen.
4 Kassettendichtung über die Welle aufsetzen.
5 Kassettendichtung mit Dorn bis zum Kühlmittelpumpengehäuse eindrücken.

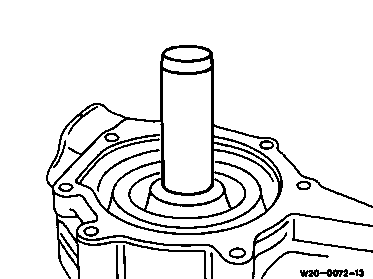

Dorn 352 589 08 15 00
6 Kassettendichtung mit Dorn einbauen.
Dorn 352 589 08 15 00
Hinweis
Sitz der Kassettendichtung überprüfen.
7 Kühlmittelpumpenrad (9) aufsetzen.
8 Kühlmittelpumpenrad (9) bis zu einem Spaltmaß von 0,6-1,0 mm auf das Lager aufpressen.
9 Spaltmaß mit einem Lehrenband (Pfeil) überprüfen.
10 Riemenscheibe (13) anbauen, 25 Nm.
