1401 - Kühlmittelpumpe zerlegen und zusammenbauen EURO-II-Motoren OM 441/442 LA (Bm. 445/446)

20-1401 Kühlmittelpumpe zerlegen und zusammenbauen

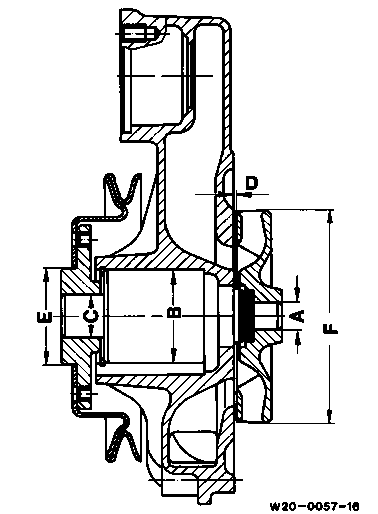

Daten

Maß "A"  der Welle 15,056

15,045

 Flügelrad 15,018

15,000

Maß "B"  Lager 54,994

54,981

 im Gehäuse 54,960

54,930

Maß "C"  der Welle 25,061

25,048

Innen- der Nabe 25,021

25,000

Maß "D" Abstand zwischen Flügel-

rad und Gehäuse 0,6 bis 1,0

Maß "E" Außen-  der Nabe 55,970

55,940

Maß "F" Außen- des Flügel-

rades 125

Sonderwerkzeuge

Zerlegen

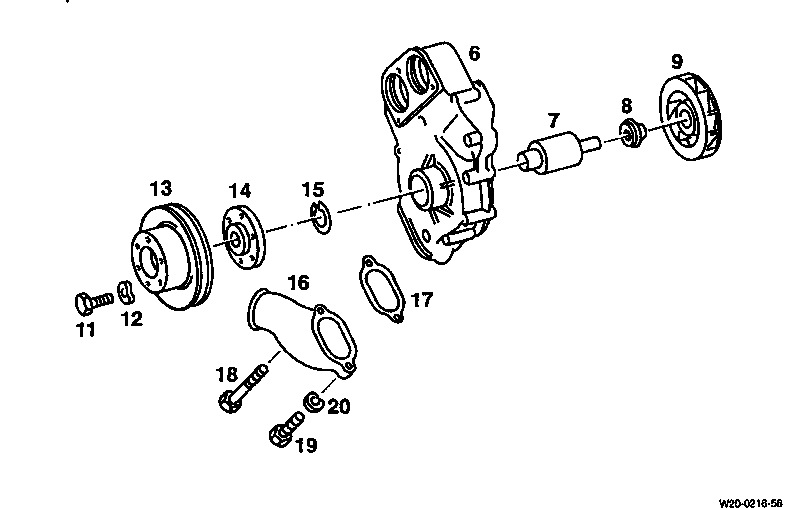

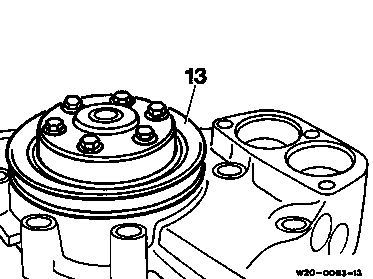

1 Riemenscheibe (13) abbauen.

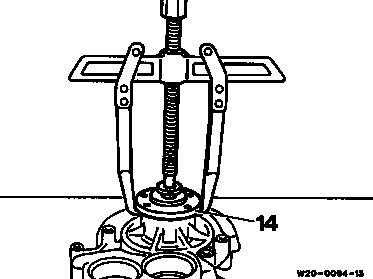

2 Flansch (14) für Riemenscheibe abziehen.

Abzieher 000 589 65 33 00

Druckstück 321 589 00 63 00

3 Sicherungsring (15) ausbauen.

4 Lager mit geeignetem Druckstück aus dem Flügelrad und dem Gehäuse herauspressen.

5 Kassettendichtung (8) ausbauen.

Zusammenbauen

1 Lager (7) mit geeignetem Dorn in das Gehäuse einpressen.

Hinweis

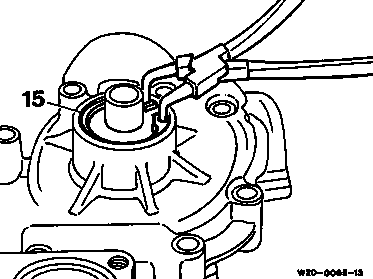

Lager nur am Lageraußenring (Pfeil) einpressen.

2 Sicherungsring (15) einbauen.

3 Flansch (14) anwärmen und bündig auf die Welle des Lagers aufpressen.

Hinweis

Beim Aufpressen muß die Welle des Lagers gegengehalten werden.

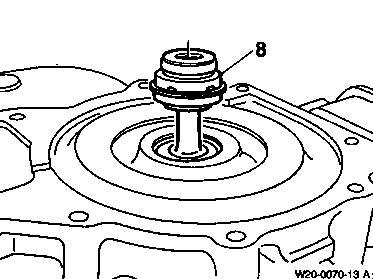

4 Neue Kassettendichtung (8) über die Welle aufsetzen.

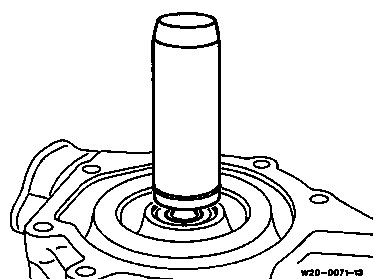

5 Kassettendichtung bis zum Kühlmittelpumpengehäuse eindrücken.

Dorn 352 589 08 15 00

Hinweis

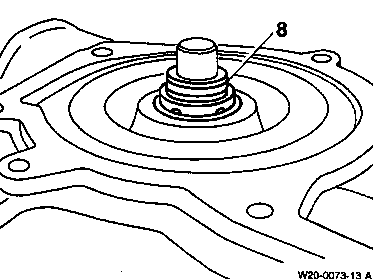

Sitz der Kassettendichtung (8) überprüfen.

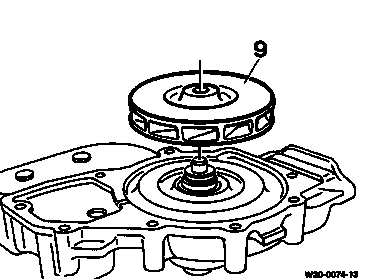

6 Kühlmittelpumpenrad (9) aufsetzen.

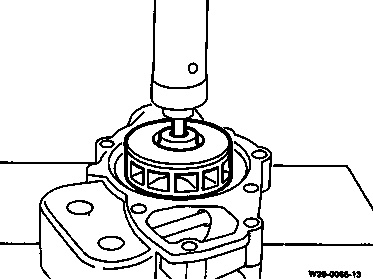

7 Kühlmittelpumpenrad (9) bis zu einem Spaltmaß von 0,6-1,0 mm auf das Lager aufpressen.

Hinweis

Beim Aufpressen muß die Welle des Lagers gegengehalten werden.

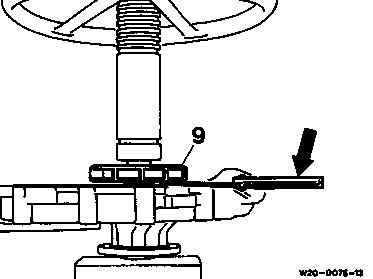

8 Spaltmaß mit einem Lehrenband (Pfeil) überprüfen.

9 Riemenscheibe (13) anbauen, 25 Nm.
