20-4300 Kühlsystem-Verschlußdeckel prüfen
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten |
Doppelstutzen 000 589 77 63 00 | am Dichtheitsprüfer 124 589 15 21 00 an- |
Kühlsystem-Verschlußdeckel | auf den Doppelstutzen 000 589 73 63 00 aufsetzen (Ziffer 2). |
Öffnungsdruck | prüfen (Ziffer 3). |

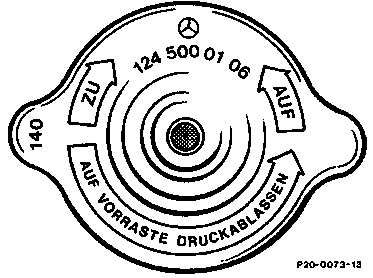

Verschlußdeckel
Verschlußdeckelkennzahl | Überdruckventil öffnet bei bar Überdruck neu gebraucht | Unterdruckventil öffnet bei bar Unterdruck | Prüfdruck zum Abpressen des Kühlsystems bar Überdruck |
120 | 1,20,1 1,2 - 0,1 | 0,1 | 1 - 1,3 |
140 ab s. Tabelle | 1,40,1 1,4 - 0,1 | 0,1 | 1 - 1,3 |
Sonderwerkzeuge
124 589 15 21 00
000 589 77 63 00
Hinweis
Bei Korrosion am Ausgleichbehälter-Verschlußdeckel, Deckel erneuern.
Der Öffnungsdruck des Verschlußdeckels wurde von bisher 1,2 bar auf 1,4 bar erhöht; dadurch wird bei einem serienmäßigen Gefrierschutz bis -30 °C die zulässige Kühlmitteltemperatur von 125 °C auf 129 °C erhöht.
Verschlußdeckel 1,4 bar, Serieneinsatz
Typ | Fahrzeug-Ident-End-Nr. | |
107 124 124 126 201 201 | 12/1987 10/1987 12/1987 12/1987 10/1987 12/1987 | A 081220 A 619444 F 061097 A 388193 A 416011 F 451531 |

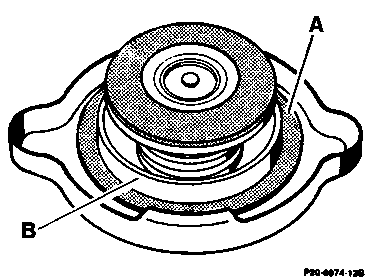

Damit an diesem Deckel (bei Unterdruck im Kühlsystem) keine Falschluft angesaugt wird, erhielt dieser eine Gummidichtung (A).
Ab Werk werden Verschlußdeckel mit und ohne Führungsring (B) eingebaut. Als Teil wird jedoch nur der Verschlußdeckel mit Führungsring geliefert.
In frühergefertigte Fahrzeuge mit Kühlmittel-Ausgleichbehälter kann der geänderte Verschlußdeckel ebenfalls eingebaut werden.
A Dichtring
B Führungsring
Überdruckventil prüfen
-------------------------------

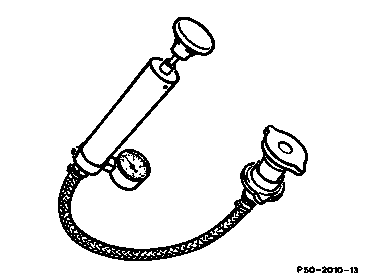

1 Doppelstutzen 000 589 73 63 00 am Dichtheitsprüfer 124 589 15 21 00 befestigen.
2 Kühlsystem-Verschlußdeckel auf den Doppelstutzen 000 589 73 63 00 aufsetzen.
3 Durch Pumpen den Öffnungsdruck prüfen.
Unterdruckventil prüfen
-------------------------------
Das Unterdruckventil (Pfeil) muß an der Gummidichtung anliegen, sich leicht anheben lassen und nach dem Loslassen zurückfedern.
Hinweis
Korrodierte (angerostete) Ausgleichbehälter-Verschlußdeckel sind zu erneuern.
