20-4200 Kühler aus-, einbauen
Vorausgegangene Arbeiten: Gefahrenhinweise bei geöffneter Motorhaube (01-0085). Kühlmittel am Kühler abgelassen (20-0100). Motorraumverkleidung unten ausgebaut (Wartungshandbuch Band 2, Arb.-Pos. 6190) | Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten 20-3865 - 20-4535 |

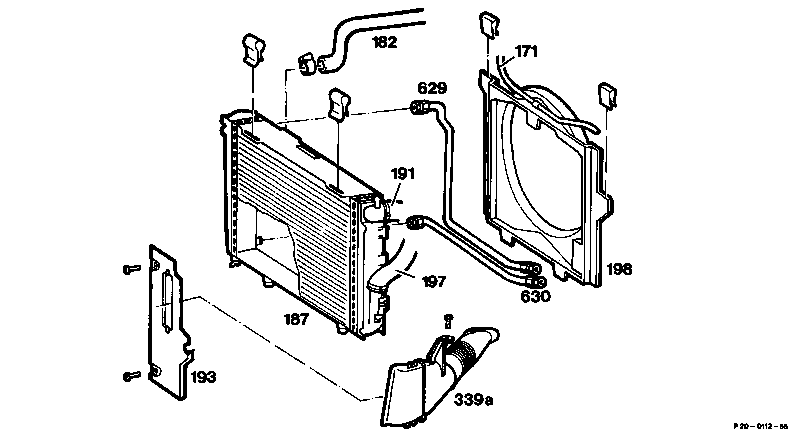

A. Typ 107, 124, 126
Kühlmittelschlauch (171, 182, 191, 197) | ab-, anmontieren (Ziffer 1). |
Stutzen für Überlaufschlauch | prüfen, ggf. erneuern (Ziffer 2) |
Lufthutze (339a) beim Typ 124 | aus-, einbauen (Ziffer 3). |
Lüfterhaube (198) | ab-, anbauen (Ziffer 4). |
Kühlerabdeckung (193) beim Typ 124 | ab-, anmontieren (Ziffer 5). |
Bei automatischem Getriebe Ölleitungen (629, 630) |
ab-, anmontieren, 20 Nm. Ölstand prüfen. (Ziffer 5). |
Kühler (187) | aus-, einbauen (Ziffer 6). |
Einbau | in umgekehrter Reihenfolge. |
Kühlsystem | auf Dichtheit prüfen (20-0170). |
Sonderwerkzeuge
000 589 40 37 00
124 589 15 21 00
Handelsübliches Werkzeug
Steckschlüsselsechskant 7 mm an biegsamer Welle für Schlauchschelle mit Schneckentrieb | z. B. Firma Hazet |
Aus-, Einbauen
-------------------------------
1 Kühlmittelschlauch (191, 197) an der Kühl-
mittelpumpe und Kühlmittelschlauch (171) am
Kühler abmontieren.
2 Stutzen für Überlaufschlauch auf Beschädigung und Undichtheit prüfen, ggf erneuern (20-4270).
Typ 124
3 Schraube (338) herausdrehen. Lufthutze (339a) in Pfeilrichtung vom Luftfilter abziehen und ausbauen.
4 Flachformfedern (628) nach oben herausziehen, und die Lüfterhaube (198) etwas hochziehen und über den Lüfter legen.
Einbauhinweis
Haltelaschen an der Lüfterhaube in die Aufnahme am Kühler einführen.
Dargestellt am Typ 124
Typ 126.025
Arretierstift (1) herausziehen und den Lüfterhaubenring (2) nach links drehen und über den Lüfter legen. Flachformfedern nach oben herausziehen und die Lüfterhaube (3) herausnehmen.
Typ 124
5 Schrauben (338) für Kühlerabdeckung herausdrehen.
Hinweis
Bei Fahrzeugen mit automatischem Getriebe Ölleitungen am Kühler abschrauben.
Ölstand prüfen.
Anziehdrehmoment 20 Nm (Anhaltswert).
Typ 124, 126
6 Flachformfedern (173) nach oben herausziehen und den Kühler (187) nach oben aus den Gummitüllen der Quertraverse herausheben.
Typ 107
Linken und Rechten Haltebügel (Pfeil) nach außen drücken und den Kühler nach oben aus den Gummitüllen der Quertraverse herausheben.
Einbauhinweis
Die Befestigungszapfen am Kühler unten müssen in die Gummitüllen der Quertraverse bzw. Halter eingeführt werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.
7 Kühlsystem auf Dichtheit prüfen (20-0170).
Vorausgegangene Arbeiten: Motorhaube senkrecht gestellt (01-0080). Kühlmittel am Kühler abgelassen (20-0100). Motorraumverkleidung unten ausgebaut (Wartungshandbuch Band 2, Arb.-Pos. 6190). |
B. Typ 129, 201
Bei automatischem Getriebe Ölleitungen | am Kühler ab-, anschrauben 20 Nm, (Ziffer 1). |
Kühlmittelschläuche | ab-, anmontieren (Ziffer 2). |
Lufthutze (Luftfilter) | aus-, einbauen (Ziffer 3). |
Lüfterhaubenring (6) | ab-, anbauen (Ziffer 4). |
Bei Klimaanlage, Strebe (1) und Quer- |
ab-, anschrauben (Ziffer 5). |
Bei Klimaanlage, Halter Leitung Klimaanlage links |
ab-, anschrauben (Ziffer 6). |
Vorderer Stoßfänger beim Typ 201 | ab-, anbauen (88-200) (Ziffer 7). |
Bei Klimaanlage, Kondensator (3) von |
ab-, anschrauben (Ziffer 7). |
Bei Klimaanlage, Kondensator (3) Klimaanlage mit |
anheben, einsetzen (Ziffer 8). |
Kühler (4) mit Lüfterhaube (5) | aus-, einbauen (Ziffer 9). |
Lüfterhaube (5) von Kühler (4) | abnehmen, montieren (Ziffer 10). |
Einbau | in umgekehrter Reihenfolge. |
Bei automatischem Getriebe | Ölstand prüfen. |
Kühlsystem | auf Dichtheit prüfen (20-0170). |
Handelsübliches Werkzeug
Steckschlüsselsechskant 7 mm an biegsamer Welle für Schlauchschelle mit Schneckentrieb | z. B. Firma Hazet |
Aus-, Einbauen
-------------------------------
1 Bei Automatikgetriebe, Ölleitungen am Kühler abschrauben.
Einbauhinweis
Anziehdrehmoment 20 Nm.
2 Kühlmittelschläuche am Kühler und an der
Kühlmittelpumpe abmontieren.
3 Lufthutze von Luftfilter abziehen.
4 Lüfterhaubenring (2) abbauen, dazu Arretierstift (1) herausziehen und den Lüfterhaubenring (2) nach links drehen. Lüfterhaubenring auf den Lüfter legen.
Einbauhinweis
Auf korrekten Sitz der vier Einraststellen ist zu achten.
5 Strebe abschrauben, Querträger abschrauben und mit angeschlossenen Motorhaubenzug zur Seite legen.
Typ 129
6 Bei Klimaanlage, Halter für Leitung-Klimaanlage links unten am Kühlerträger abschrauben.
7 Bei Klimaanlage, Kondensator von Kühler
abschrauben.
Typ 201
Vor dem Abschrauben des Kondensators den vorderen Stoßfänger abbauen (88-200).
8 Bei Klimaanlage, Kondensator Klimaanlage mit Zusatzlüfter anheben.
Typ 129
Einbauhinweis
Beide Gummilager (1) in die Laschen (2) am Kühler links und rechts einstecken (ankleben). Beim Kühlereinbau den Kondensator mit Zusatzlüftern anheben. Lagerstellen (Pfeil) in die Gummilager (1) einsetzen.
9 Flachformfedern nach oben herausziehen und Kühler nach oben aus den Gummitüllen der Quertraverse herausheben.
Einbauhinweis
Die Befestigungszapfen des Kühlers müssen in die Gummitüllen der Quertraverse bzw. Halter eingeführt werden.
10 Lüfterhaube von Kühler abnehmen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
11 Bei automatischem Getriebe Ölstand prüfen.
12 Kühlsystem auf Dichtheit prüfen (20-0170).
