14-7305 Umschaltventil Luftpumpe aus-, einbauen
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten: 14-7305 |
Abdeckung Aggregateraum | aus-, einbauen (nur bei Typ 129). |

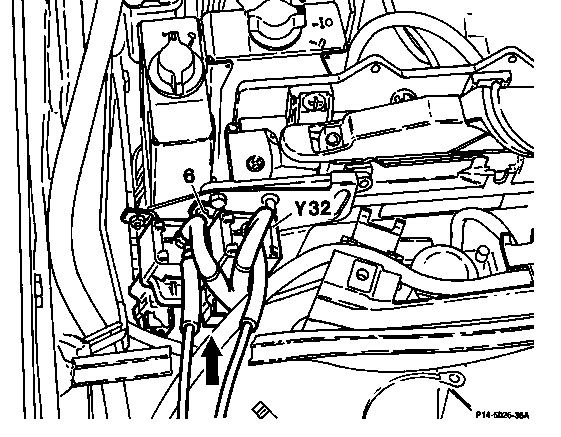

Elektrische Kupplung (Pfeil) am Umschaltventil Luftpumpe (Y32) |
abziehen, aufstecken. |
Unterdruckschlauch (tr/vi/bl) | abziehen, aufstecken. Einbauhinweis Farbkennzeichnung am Unterdruckschlauch beachten (siehe Funktionsschema Lufteinblasung). |
Unterdruckschlauch für Rückschlagventil | abziehen, aufstecken. |
Schraube (6) | heraus-, hineindrehen. |
Umschaltventil Luftpumpe (Y32) | am Träger aus-, einhängen. |
Fehlerspeicher Steuergerät KE | auslesen, gegebenenfalls löschen (siehe Diagnose-Handbuch Motor, Band 2, Register 0). Hinweis Abgespeicherte Fehler, die bei Prüfarbeiten durch abgezogene Leitungen oder einer Simulation herrühren können, müssen nach Abschluß der Arbeiten im Fehlerspeicher gelöscht werden. |
Funktionsschema Lufteinblasung und Abgasrückführung Typ 124
N1/3 | Schaltgerät EZL/AKR |
Y27 | Umschaltventil ARF |
Y32 | Umschaltventil Lufteinblasung |
Y33 | Elektromagnetische Kupplung |
Y58/1 | Umschaltventil Regenerierung |
a | zu weiteren Verbrauchern |
b | zum Aktivkohlebehälter |
40 | Membrandruckregler |
89 | ARF-Ventil |
90 | Regenerierventil |
123 | Klappenstutzen |
125 | Luftpumpe |
126 | Luftabschaltventil |
127 | Rückschlagventil (Einblaseluft) |
128 | Rückschlagventil (Unterdruck) |
156 | Auspuffkrümmer |
Hinweis
Umschaltventil ARF (Y27) und ARF-Ventil (89) nur und .

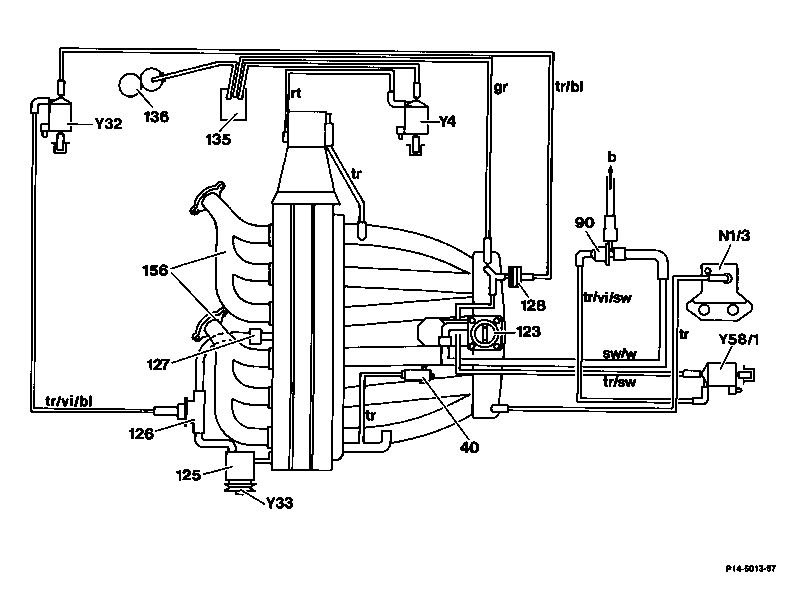

Funktionsschema Lufteinblasung Typ 129
Y4 | Umschaltventil 2. Fahrprogramm |
Y27 | Umschaltventil ARF |
Y32 | Umschaltventil Lufteinblasung |
Y33 | Elektromagnetische Kupplung |
Y58/1 | Umschaltventil Regenerierung |
a | zu weiteren Verbrauchern |
b | zum Aktivkohlebehälter |
40 | Membrandruckregler |
90 | Regenerierventil |
123 | Klappenstutzen |
125 | Luftpumpe |
126 | Luftabschaltventil |
127 | Rückschlagventil (Einblaseluft) |
128 | Rückschlagventil (Unterdruck) |
156 | Auspuffkrümmer |
N1/3 | Schaltgerät EZL/AKR |
Funktionsschema Lufteinblasung und Abgasrückführung Typ 129 und
N1/3 | Schaltgerät EZL/AKR |
Y27 | Umschaltventil ARF |
Y32 | Umschaltventil Lufteinblasung |
Y33 | Elektromagnetische Kupplung |
Y58/1 | Umschaltventil Regenerierung |
a | zu weiteren Verbrauchern |
b | zum Aktivkohlebehälter |
40 | Membrandruckregler |
89 | ARF-Ventil |
90 | Regenerierventil |
123 | Klappenstutzen |
125 | Luftpumpe |
126 | Luftabschaltventil |
127 | Rückschlagventil (Einblaseluft) |
128 | Rückschlagventil (Unterdruck) |
156 | Auspuffkrümmer |
