14-7251 Luftpumpe aus-, einbauen
Vorausgegangene Arbeiten: Keilrippenriemen aus-, einbauen (13-1200). Visco-Lüfter Kupplung aus-, einbauen (20-3120). | Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten: 14-7251 |

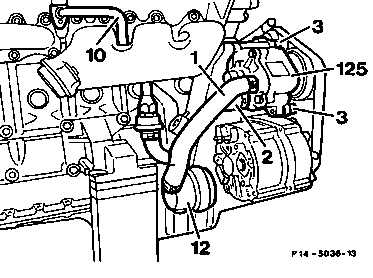

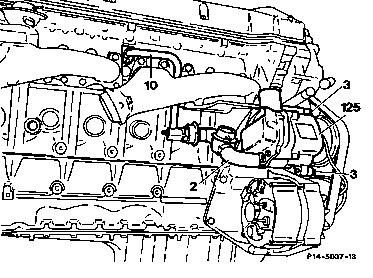

1. Ausführung 2. Ausführung
Steckverbindung elektromagnetische Kupplung Luftpumpe |
|
Luftansaugschlauch (1) und Lufteinblase |
|
Schrauben (3) | heraus-, hineindrehen. |
Luftpumpe (125) | herausnehmen, einsetzen. |
Keilrippenriemen | spannen (siehe 13-343). |
Hinweis
Vor dem Lager in der Riemenscheibe ist ein Abstandring (Pfeil) eingebaut, seither ohne Abstandring.
A Bisherige Ausführung
B Jetzige Ausführung
Serieneinsatz: August 1991
Typ | Motor | Motor-End-Nr. | Motor-End-Nr. |
124.031 124.051 124.091 | 104.980 | 006698 | 030075 |
129.061 | 104.981 | 001465 | 013140 |
Referenzierte Dokumente
- ra07031040001x 0001 - Allgemein: Typenbezeichnung, Einbauübersicht Motor 104.98 KE
- ra0703104pr00x Programmierte Reparatur: Mechanisch-elektronische Benzin-Einspritzanlage Motor 104.98 KE
- ra13001041200x 1200 - Keilrippenriemen aus-, einbauen Motor 104; mit außenliegendem Dämpfer, mit Innendämpfung ab 09/94
- ra13001041230x 1230 - Keilrippenriemen prüfen, Schadensbilder Motor 104
- ra13001041240x 1240 - Keilrippenriemen, Laufschemen, Abmessungen Motor 104
- ra1400104ta00x Technische Änderungen: Saugrohr, Auspuffkrümmer Motor 104.98 KE
- ra20001043120x 3120 - Visco-Lüfterkupplung aus-, einbauen Motor 104
