14-7692 Umschaltventil Abgasrückführung aus-, einbauen (nur )
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten: 14-7692. |
Typ 124
Elektrische Kupplung | am Umschaltventil Abgasrückführung (Y27) abziehen, aufstecken. |
Unterdruckschlauch (tr/vi/br) | abziehen, aufstecken. Einbauhinweis Farbkennzeichnung am Unterdruckschlauch beachten. |
Unterdruckschlauch für Rückschlagventil | abziehen, aufstecken. |

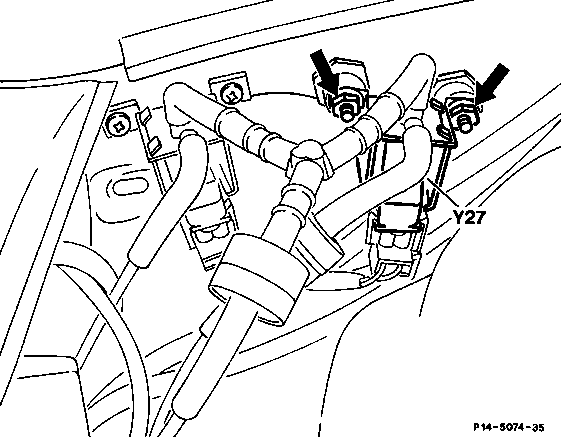

Muttern (Pfeile) | herunter-, hinaufdrehen. |
Umschaltventil Abgasrückführung (Y27) | am Träger aus-, einhängen. |
Fehlerspeicher Steuergerät KE | auslesen, gegebenenfalls löschen (siehe Diagnose-Handbuch Motor, Band 2, Register 0). Hinweis Abgespeicherte Fehler, die bei Prüfarbeiten von abgezogenen Leitungen oder einer Simulation herrühren können, müssen nach Abschluß der Arbeiten im Fehlerspeicher gelöscht werden. |

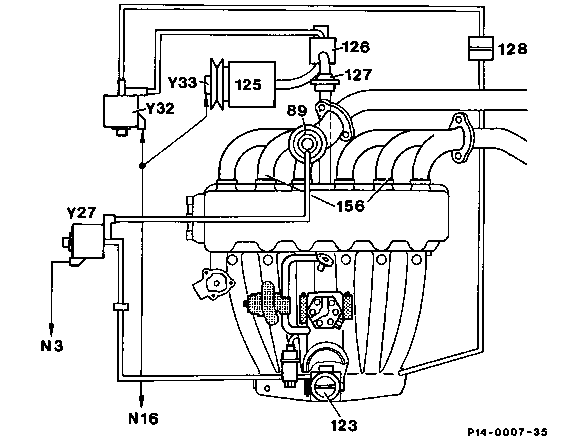

Funktionsschema Lufteinblasung und Abgasrückführung
Typ 124, 126, 201 Landesausführung
89 Abgasrückführventil
123 Klappenstutzen
125 Luftpumpe
126 Luftabschaltventil
127 Rückschlagventil (Einblaseluft)
128 Rückschlagventil (Unterdruck)
156 Auspuffkrümmer
N3 Steuergerät KE-Einspritzanlage
N16 Motoraggregate-Steuergerät MAS
Y27 Umschaltventil ARF
Y32 Umschaltventil Luftpumpe
Y33 Elektromagnetische Kupplung Luftpumpe
Hinweis
Beim Typ 129 ist das Abgasrückführventil (89) über ein Thermoventil 70/35 °C gesteuert.
