14-7252 Elektromagnetische Kupplung aus-, einbauen
Vorausgegangene Arbeiten: Luftpumpe aus-, einbauen (14-7251). | Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten: 14-7252. |

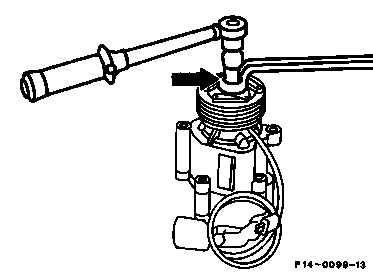

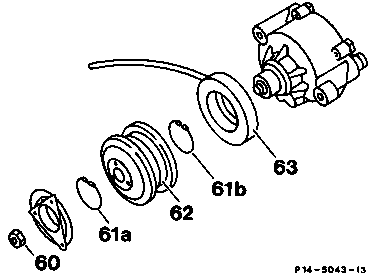

Mutter (60) | ab-, aufschrauben. Dazu mit Innensechskant (Pfeil) gegenhalten. Anziehdrehmoment 355 Nm. |
Sicherungsring (61a) | aus-, einbauen. |
Antriebsrad (62) | abziehen, aufsetzen. |
Sicherungsring (61b) | aus-, einbauen. |
Elektromagnet (63) | abnehmen, aufsetzen (siehe Hinweis). |

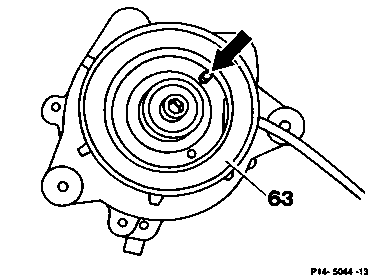

Hinweis
Elektromagnet (63) muß in Arretierstift (Pfeil) einrasten.
