8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Typ ra · Thema 09.41 · Version 9304 · 1993-01-22

Gültig für:

Einordnung

Funktionsgruppe 1 Motor › 09 Luftansaugung, Aufladung › 09.41 Ladeluftrohr/Ladeluftkühlung — Baureihe 440 (Baumuster 940, 941, 942, 943, 970, 971, 972, 973, 974, 975, 976) · Baureihe 441 (Baumuster 932, 933, 986, 987, 988, 989, 990, 991, 992, 993) · Baureihe 442 (Baumuster 977, 978, 979, 997, 998, 999)

09-8621 Ladeluftrohr aus- und einbauen

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Motor OM 441 LA

1 Sechskantschraube

2 Scheibe

3 O-Ring

Hinweis

O-Ringe prüfen, erneuern. Vor Einbau mit Seifenlauge benetzen.

4 Zwischenstück

5 Schlauch für Motorentlüftung

6 Luftansaugschlauch

7 Ansaugschlauch für Verdichter

8 Sechskantverschraubung

9 Sechskantschrauben

10 Sechskantschrauben

11 Ladeluftrohr

12 Schlauch

Markierung beachten.

13 Sechskantmutter

14 Sechskantschraube

15 Schlauch

16 Luftansaugrohr

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Aus-, Einbauen

1 Schlauch (15) zwischen Luftfilter und Luftansaugrohr ausbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

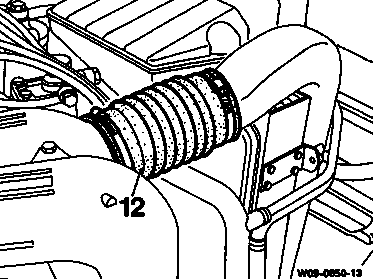

2 Schlauch (12) zwischen Ladeluftrohr und Ladeluftkühler ausbauen.

Einbauhinweis

Schlauch (12) mit roter Markierung zwischen Ladeluftrohr und Ladeluftkühler einbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

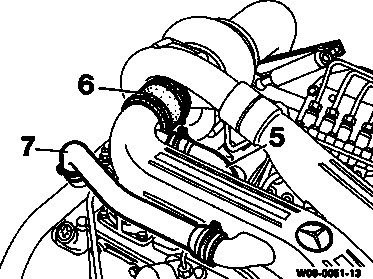

3 Luftansaugschlauch (7) für Verdichter und Schlauch (5) für Motorentlüftung am Luftansaugrohr abbauen.

4 Schlauchbinder für Luftansaugschlauch (6) lösen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

5 Sechskantschrauben am Luftansaugrohr und Ladeluftrohr abschrauben.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

6 Luftansaugrohr vom Gehäuse der Kühlmittelpumpe abbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

7 Sechskantverschraubung (8) am Luftansaugrohr (16) lösen.

8 Luftansaugrohr (16) abnehmen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

9 Ladeluftrohr (11) und Zwischenstück (4) ausbauen.

10 O-Ringe (3) vom Zwischenstück abbauen.

Einbauhinweis

O-Ringe (3) prüfen, erneuern.

O-Ringe (3) mit Seifenlauge benetzen.

11 In umgekehrter Reihenfolge einbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Motor OM 442 A / 442 LA

1 Kraftstoffhandpumpe

2 Zwischenstück

3 O-Ringe

Hinweis

O-Ringe prüfen, erneuern. Vor Einbau mit Seifenlauge benetzen.

4 Halter für Ladeluftrohr

5 Schlauch für Motorentlüftung

6 Halter für Konstantdrosselleitung

7 Ladeluftrohr

8 Ladeluftschlauch

Markierung beachten.

9 Luftansaugschlauch

10 Luftansaugrohr

11 Ansaugschlauch für Verdichter

12 Halter für Ladeluftrohr

13 Halter für Öldruckleitung

14 Luftansaugschlauch

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Aus-, Einbauen

1 Ladeluftschlauch (8) zwischen Ladeluftrohr und Ladeluftkühler ausbauen.

Einbauhinweis

Ladeluftschlauch mit roter Markierung zwischen Ladeluftrohr und Ladeluftkühler einbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

2 Halter links und rechts (12) am Ansaugrohr und Halter (13) für Öldruckleitung ausbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

3 Halter (6) für Konstantdrosselleitung am Ladeluftrohr abschrauben.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

4 Sechskantschrauben am Ladeluftrohr (7) abschrauben.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

5 Ladeluftrohr (7) und Zwischenstücke (2) ausbauen.

6 O-Ringe (3) von beiden Zwischenstücken abbauen.

Einbauhinweis

O-Ringe (3) prüfen, erneuern.

O-Ringe (3) mit Seifenlauge benetzen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

Arbeitsschritte 7 bis 13 gelten bei Motoren mit Luftansaugung vorne:

7 Luftansaugschlauch (9) zwischen Luftfilter und Luftansaugrohr ausbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

8 Ansaugschlauch (11) für Verdichter und Schlauch (5) für Motorentlüftung abbauen.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

9 Kraftstoffhandpumpe (1) am Luftansaugrohr abschrauben.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

10 Schrauben am Luftansaugrohr abschrauben.

8621 - Ladeluftrohr aus- und einbauen Motoren OM 441 bis 443 LA - Euro I

11 Schlauchschellen für linken und rechten Luftansaugschlauch (14) lösen.

12 Linken und rechten Luftansaugschlauch (14) auf das Luftansaugrohr schieben.

13 Luftansaugrohr abbauen.

14 Ladeluftrohr ausbauen (Arbeitsschritte

1 bis 6).

15 In umgekehrter Reihenfolge einbauen.
