07.1-8050 Spritzversteller instand setzen

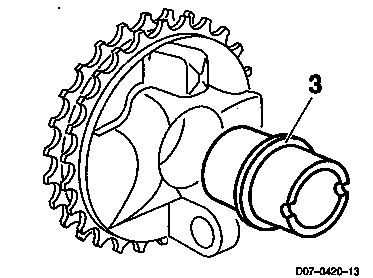

Vorausgegangene Arbeit: Spritzversteller ausgebaut (07.1-8011). |
1 | Hubkurve prüfen |
2 | Kettenrad prüfen |
3 | Buchse prüfen |
4 | Nadellager prüfen |
5 | Scheiben |
6 | Zylinderschrauben 10 Nm |
7 | Reglergewichte |
8 | Innensechskantschrauben 23 Nm |
9 | Segmentflansch prüfen |
10 | Druckfedern |
11 | Antriebsnabe |
Instand setzen
-------------------------------
1 Zylinderschrauben (6) herausschrauben, Scheiben (5), Nadellager (4) und Hubkurve (1) abnehmen.
2 Reglergewichte (7) herausnehmen.
Einbauhinweis
Anziehdrehmoment 10 Nm.
3 Druckfedern (10) und Kettenrad (2) vom Segmentflansch (9) abnehmen.
4 Innensechskantschrauben (8) herausschrauben und Antriebsnabe (11) abnehmen.
Einbauhinweis
Anziehdrehmoment 23 Nm.
5 Buchse (3) mit geeignetem Dorn austreiben.
6 In umgekehrter Reihenfolge zusammenbauen.
