05-1122 Ventilspiel einstellen
Vorausgegangene Arbeit: Zylinderkopfhauben abbauen (01-5014). |
|
Daten
Motor 441 / LA
442 A / LA
443 LA
Ventilspiel Einlaß 0,40
Auslaß 0,60
441 / LA Zündfolge 1-4-2-5-3-6
Überschneidung 5-3-6-1-4-2
442 A / LA Zündfolge 1-5-7-2-6-3-4-8
Überschneidung 6-3-4-8-1-5-7-2
443 LA Zündfolge 1-6-5-10-2-7-3-8-4-9
Überschneidung 7-3-8-4-9-1-6-5-10-2
Anziehdrehmomente | Nm |
Kontermutter an Einstellschraube | 50 |
Sonderwerkzeuge
Hinweis
Ventilspiel bei kaltem bzw. durchgewärmten Motor (frühestens 30 Minuten nach Abstellen des Motors) einstellen.
Einstellen
Methode 1
1 Drehvorrichtung mit Schrauben M820 an das Steuergehäuse anbauen.
Drehvorrichtung 407 589 00 63 00
2 Motor in Drehrichtung soweit drehen, bis die Ventile eines Zylinders (z. B. bei V6-Motor 5. Zylinder) überschneiden.
3 Der gleichlaufende Kolben befindet sich nun im Zünd-OT (z. B. bei V6-Motor 1. Zylinder) und die Ventile können eingestellt werden.
Hinweis
Die Ventile des einzustellenden Zylinders sind geschlossen, die Kipphebel völlig entlastet und die Stößelstangen lassen sich leicht drehen.

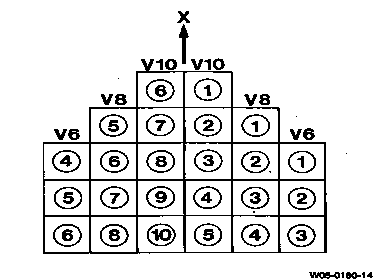

X=Fahrtrichtung
4 Alle anderen Ventile entsprechend der Zündfolge einstellen.
Beispiel: V6-Motor
Befinden sich die folgenden Zylinder im Über-schneidungs-OT, können die Ventile entspre-chend der Zündfolge eingestellt werden.
Überschneidungs-OT 5-3-6-1-4-2
Einzustellender Zylinder 1-4-2-5-3-6
Überschneiden die Ventile am 5. Zylinder können die Ventile am 1. Zylinder eingestellt werden.
5 Lehrenband mit Lehrenbandhalter zwischen Einlaß-Ventil und Kipphebel bzw. zwischen Aus-laß-Ventil und Kipphebel schieben.
Hinweis
Das Ventilspiel ist richtig eingestellt, wenn sich das Lehrenband mit leichtem Widerstand hin-durchziehen läßt.
Lehrenbandhalter 617 589 00 40 00
Lehrenband 0,40 mm 617 589 04 23 00
Lehrenband 0,60 mm 422 589 01 23 00
6 Ist eine Korrektur des Ventilspiels notwendig, Ventileinstellschlüssel auf Einstellschraube auf-setzen, Kontermutter lösen und Ventilspiel be-richtigen. Kontermutter festschrauben, 50 Nm.
Ventileinstellschlüssel 422 589 00 11 00
7 Drehvorrichtung am Steuergehäuse abbauen.
Methode 2
Daten
Motor 441 / LA
442 A / LA
443 LA
Motor 1. Zylinder im: Einzustellende Einzustellende
Einlaßventile Auslaßventile
441 / LA Überschneidungs-OT 2, 4, 5 3, 5, 6
Zünd-OT 1, 3, 6 1, 2, 4
442 A / LA Überschneidungs-OT 2, 5, 6, 7 3, 4, 6, 8
Zünd-OT 1, 3, 4, 8 1, 2, 5, 7
443 LA Überschneidungs-OT 2, 3, 5, 6, 7, 10 3, 4, 7, 8
Zünd-OT 1, 4, 8, 9 1, 2, 5, 6, 9, 10
1 Drehvorrichtung mit Schrauben M820 an das Steuergehäuse anbauen und den Motor in Drehrichtung soweit drehen, bis die OT-Mar-kierung mit der Kante (Pfeil) im Schauloch übereinstimmt.
Drehvorrichtung 407 589 00 63 00
2 Überprüfen ob sich der 1. Zylinder im Zünd-OT oder im Überschneidungs-OT befindet (im Zünd-OT sind beide Ventile geschlossen, die Kipphebel völlig entlastet und die Stößel-stangen lassen sich leicht drehen).
Im Zünd-OT des 1. Zylinders können folgende Ventile eingestellt werden
x=Fahrtrichtung
Im Überschneidungs-OT des 1. Zylinders können folgende Ventile eingestellt werden
Motor | Einlaßventi | Auslaßventil |
441 / LA 442 A / LA 443 LA | 1,3,6 1,3,4,8 1,4,8,9 | 1,2,4 1,2,5,7 1,2,5,6,9,10 |
Motor | Einlaßventi | Auslaßventil |
441 / LA 442 A / LA 443 LA | 2,4,5 2,5,6,7 2,3,5,6,7,10 | 3,5,6 3,4,6,8 3,4,7,8 |
3 Lehrenband mit Lehrenbandhalter zwischen Einlaß-Ventil und Kipphebel bzw. zwischen Aus-laß-Ventil und Kipphebel schieben.
Hinweis
Das Ventilspiel ist richtig eingestellt, wenn sich das Lehrenband mit leichtem Widerstand hin-durchziehen läßt.
4 Ist eine Korrektur des Ventilspiels notwendig, Ventileinstellschlüssel auf Einstellschraube auf-setzen, Kontermutter lösen und Ventilspiel be-richtigen. Kontermutter festschrauben, 50 Nm.
Lehrenbandhalter 617 589 00 40 00
Lehrenband 0,40 mm 617 589 04 23 00
Lehrenband 0,60 mm 617 589 01 23 00
Ventileinstellschlüssel 422 589 00 11 00
5 Drehvorrichtung am Steuergehäuse abbauen.
Referenzierte Dokumente
- ra00005010002x 0002 - Allgemein: Motorbaumuster Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
- ra00005010004x 0004 - Allgemein: Sonderwerkzeuge Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
- ra00005010005x 0005 - Allgemein: Technische Daten Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
- ra00005010010x 0010 - Allgemein: Anziehdrehmomente Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
- ra00005010901x 0901 - Instandsetzung von Gewindebohrungen durch Heli-Coil Einsätze Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
- ra01005015014x 5014 - Zylinderkopfhaube ab- und anbauen Motoren OM 441 bis 443 LA - Euro I, Bm. 440, 441, 442
