03 - 1320 Riemenscheibe der Kurbelwelle aus- und einbauen
1 Sechskantschraube | |
2 Sechskantmutter | 35 Nm. |
3 Lüfter | |
4 Viscose-Kupplung | |
5 Keilriemen | Neuzustand 450 bis 500 N, Nachspannen 300 bis 400 N, Meßgerät 001 589 69 21 00. |
6 Riemenscheibe | |
7 Scheibenfeder | |
8 Riemenscheibe | |
9 Sechskantschraube | 500 Nm; mit Ringspannelement 600 Nm, Schlagringschlüssel 001 589 43 09 00. |
Sonderwerkzeuge
Aus-, Einbauen
1 Lüfter (3) ausbauen.
2 Viscose-Kupplung (4) ausbauen.
Einbauhinweis
Sechskantmuttern (2) festschrauben, 35 Nm.
3 Keilriemen (B) von Kühlmittelpumpe zur Lenkhelfpumpe entspannen und abnehmen.
4 Keilriemen (5) entspannen.
Riemenscheibe (6) mit den Keilriemen (5) von der Kühlmittelpumpe abnehmen.
Einbauhinweis

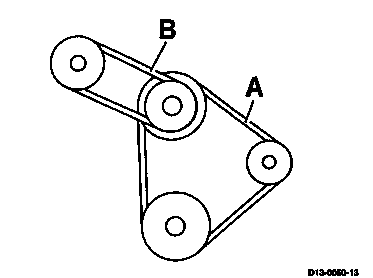

- Beim Spannen der Keilriemen Reihenfolge der Arbeitsgänge einhalten:
A: Kurbelwelle, Generator und Kühlmittelpumpe,
B: Kühlmittelpumpe und Lenkhelfpumpe
Dadurch werden Schäden an den Silentbuchsen durch verdrehte Spannschrauben verhindert.
- Keilriemenspannung prüfen:
Neuzustand 450 bis 500 N,
Nachspannen 300 bis 400 N.
001 589 69 21 00
5 Kupplungsgehäuse-Unterteil abbauen.
6 Kurbelwelle am Starterzahnkranz gegen Verdrehen sichern.
364 589 00 63 00
7 Sechskantschraube (9) an der Kurbelwelle lösen und herausschrauben.
001 589 43 09 00
Einbauhinweis
Sechskantschraube (9) festschrauben 500 Nm bei Ringspannelement 600 Nm.
Hinweis
Schlagringschlüssel nicht verwenden, nur Einsatz.
001 589 43 09 00
8 Riemenscheibe (8) von Kurbelwelle abziehen.
Einbauhinweis
Darauf achten, daß die Scheibenfeder (7) in die Nut der Riemenscheibe (8) eingreift.
9 In umgekehrter Reihenfolge einbauen.
Referenzierte Dokumente
- ra0313d000400x 0004 - Sonderwerkzeuge OM 364 LA EURO 2, Bm. 354
- ra0313d000500x 0005 - Allgemein: Technische Daten Motor 354 (OM 364 LA E2)
- ra0313d434100x 4341 - Kurbelwelle ausbauen, lagern und einbauen OM 364 LA EURO 2, Bm. 354
