03-3165 Kolben, Zuordnung und Maße
Hinweise
Im Reparaturfall sind die Zylinderbohrungen nach den Maßen der vorhandenen Kolben plus Kolbenspiel zu honen, siehe "Zylinderbohrungen messen, bohren und honen" (01-1100).
Geänderte Toleranzgruppenkennzeichnung auf Kolbenboden und Trennfläche des Zylinderkurbelgehäuses. Serieneinsatz 10/1988 bzw. 11/1988.
1. Ausführung 2. Ausführung
0 A
1 X
2 B
Im Reparaturfall können bei Zylinderbohrungen mit "Normalmaß" die Kolben mit Kennbuchstaben (2. Ausführung) bzw. mit Nummern
(1. Ausführung) wie folgt eingebaut werden.
1. Ausführung, Gruppen-Nummern
(Pfeile).
Zylinderkenn- Kolbenkenn-
zeichnung zeichnung
A A, X oder 0
X A, X, B oder 1
B B, X, 1 oder 2
0 A, X oder 0
1 B, X oder 1
2 1) B oder 2
1) bei Teilebestellung angeben.
2. Ausführung, Gruppen-Kennbuchstaben
(Pfeile).
1 | Kolben Normalverdichtung |
2 | Kolben Niederverdichtung |
B | Kolbenbolzenmitte |
K | Kolbenmitte |
Ab Serienbeginn | |
bis Motor-Nr. | |
103940 10 030013 | 103942 10 016504 |
103940 12 078549 | 103942 12 042925 |
103941 10 004506 | 103943 10 000513 |
103941 12 014837 | 103943 12 001206 |

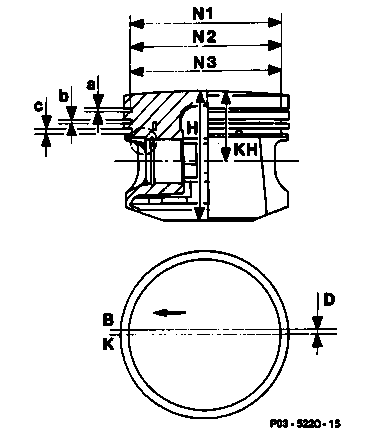

Daten in mm
Normalmaß | Reparaturstufe I | Reparaturstufe II | |
Kolben- | 82,900 | 83,400 | 83,900 |
Gesamthöhe (H) | 63 | ||
Kompressionshöhe (KH) | 33 | ||
Kolbenringnut 1 (a) | 1,54 - 1,56 | ||
Kolbenringnut 2 (b) | 1,76 - 1,77 | ||
Kolbenringnut 3 (c) | 3,00 - 3,02 | ||
Kolbenringnut 1 | 74,5 | 75,0 | 75,5 |
Kolbenringnut 2 | 74,5 74,01) | 75,0 74,51) | 75,5 75,01) |
Kolbenringnut 3 | 74,3 75,21) | 74,8 75,71) | 75,3 76,21) |
Kolbenbolzen-Innen- | 13,5 131) | ||
Kolbenbolzenlänge | 52 | ||
Kolbenbolzenspiel im Kolben (gepaart) |
0,004 - 0,008 | ||
Kolbenbolzen Desaxierung (D) |
1,2 | ||
Mulden- (d) | 53 661) | ||
Muldentiefe (M) | 1,0 3,21) | 2,0 3,951) | 2,4 4,251) |
Ventilnischen | - | ||
Verdichtung e | 9,2 - 0,4 8,01) | ||
1) Niederverdichtet ohne KAT
1 | Kolben Normalverdichtung |
2 | Kolben Niederverdichtung |
B | Kolbenbolzenmitte |
K | Kolbenmitte |
ab Motor-Nr. | |
103940 10 030014 | 103942 10 016505 |
103940 12 078550 | 103942 12 042926 |
103941 10 004507 | 103943 10 000514 |
103941 12 014838 | 103943 12 001207 |
Daten
Normalmaß | Reparaturstufe I | Reparaturstufe II | |
Kolben- | 82,900 | 83,400 | 83,900 |
Gesamthöhe (H) | 65 631) | ||
Kompressionshöhe (KH) | 33 | ||
Kolbenringnut 1 (a) | 1,54 - 1,56 | ||
Kolbenringnut 2 (b) | 1,76 - 1,77 | ||
Kolbenringnut 3 (c) | 3,00 - 3,02 | ||
Kolbenringnut 1 | 74,0 74,51) | 74,5 75,01) | 75,0 75,51) |
Kolbenringnut 2 | 74,0 74,01) | 74,5 74,51) | 75,0 75,01) |
Kolbenringnut 3 | 74,3 75,21) | 74,8 75,71) | 75,3 76,21) |
Kolbenbolzen-Innen- | 13,5 131) | ||
Kolbenbolzenlänge | 52 | ||
Kolbenbolzenspiel im Kolben (gepaart) |
0,004 - 0,008 | ||
Kolbenbolzen Desaxierung (D) |
1,2 | ||
Mulden- (d) | 53 661) | ||
Muldentiefe (M) | 1,0 3,21) | 2,0 4,01) | 2,4 4,31) |
Ventilnischen | - | ||
Verdichtung e | 9,2 - 0,4 8,01) | ||
1) Niederverdichtet ohne KAT.
B | Kolbenbolzenmitte |
K | Kolbenmitte |
Kolben eingebaut ab | |
Motor-Nr. | |
103940 20 031532 | |
103940 22 081081 | |
103942 20 017475 | |
103942 22 043383 |
Daten
Normalmaß | Reparaturstufe I | Reparaturstufe II | |
Kolben- | 82,900 | 83,400 | 83,900 |
Gesamthöhe (H) | 64 | ||
Kompressionshöhe (KH) | 33 | ||
Kolbenringnut 1 (a) | 1,54 - 1,56 | ||
Kolbenringnut 2 (b) | 1,76 - 1,77 | ||
Kolbenringnut 3 (c) | 3,00 - 3,02 | ||
Kolbenringnut 1 | 74,5 | 75,0 | 75,5 |
Kolbenringnut 2 | 74,0 | 74,5 | 75,0 |
Kolbenringnut 3 | 75,2 | 75,7 | 76,2 |
Kolbenbolzen-Innen- | 13,5 | ||
Kolbenbolzenlänge | 52 | ||
Kolbenbolzenspiel im Kolben (gepaart) |
0,004 - 0,008 | ||
Kolbenbolzen Desaxierung (D) |
1,2 | ||
Ventilnischen | - | ||
Verdichtung e | 9,2 - 0,4 | ||
B | Kolbenbolzenmitte |
K | Kolbenmitte |
1 | Kolben Motor 103.980 |
2 | Kolben Motor 103.981/982/983 |
3 | Kolben Niederverdichtung ohne KAT |
Daten
Normalmaß | Reparaturstufe I | Reparaturstufe II | |
Kolben- | 88,500 | 89,000 | 89,500 |
Gesamthöhe (H) | 65 632) | ||
Kompressionshöhe (KH) | 33 | ||
Kolbenringnut 1 (a) | 1,54 - 1,56 | ||
Kolbenringnut 2 (b) | 1,76 - 1,77 | ||
Kolbenringnut 3 (c) | 3,00 - 3,02 | ||
Kolbenringnut 1 | 79,6 | 80,1 | 80,6 |
Kolbenringnut 2 | 79,6 | 80,1 | 80,6 |
Kolbenringnut 3 | 79,71)+3) 79,92) | 80,21)+3) 80,42) | 80,71)+3)80,92) |
Kolbenbolzen-Innen- | 13,5 | ||
Kolbenbolzenlänge | 52 | ||
Kolbenbolzenspiel im Kolben (gepaart) |
0,004 - 0,008 | ||
Desaxierung (D) | 1,31) 1,22) 1,13) | ||
Mulden- (d) | 551) 703) | ||
Muldentiefe (M) | 1,31) 2,72) 5,33) | 2,21) 3,32) 6,03) | 2,551) 3,62) 6,353) |
Ventilnischen | 2 | ||
Verdichtung e | 9,2 - 0,4 8,23) | ||
1) 103.980
2) Kolben 103.981/982/983/985
3) Niederverdichtung ohne KAT.
B | Kolbenbolzenmitte |
K | Kolbenmitte |
Kolben Motor 103.984/987 | |
und ab Motor-Nr. | |
103983 20 037693 | |
103983 22 198330 |
Daten
Normalmaß | Reparaturstufe I | Reparaturstufe II | |
Kolben- | 88,500 | 89,000 | 89,500 |
Gesamthöhe (H) | 65 | ||
Kompressionshöhe (KH) | 33 | ||
Kolbenringnut 1 (a) | 1,54 - 1,56 | ||
Kolbenringnut 2 (b) | 1,76 - 1,77 | ||
Kolbenringnut 3 (c) | 3,00 - 3,02 | ||
Kolbenringnut 1 | 79,3 | 79,8 | 80,3 |
Kolbenringnut 2 | 78,8 | 79,3 | 78,8 |
Kolbenringnut 3 | 79,7 | 80,2 | 80,7 |
Kolbenbolzen-Innen- | 13,5 | ||
Kolbenbolzenlänge | 52 | ||
Kolbenbolzenspiel im Kolben (gepaart) |
0,004 - 0,008 | ||
Desaxierung (D) | 1,3 | ||
Mulden- (d) | 78 | ||
Ventilnischen | 2 | ||
Verdichtung e | 9,2 - 0,4 | ||
