01-0448 Kurbelgehäusedeckel (getriebeseitig) aus- und einbauen
|
1 Abschlußdeckel | reinigen |
2 Radialwellendichtring | erneuern |
3 Sechskantschrauben | 10 Nm |
4 Paßhülse | |
5 Sechskantschrauben | 10 Nm |
Anziehdrehmomente Nm
Dehnschrauben für Schwungrad und Mitnehmerscheibe | Drehmoment-Voranzug 35 |
Drehwinkelanzug 90° - 100° | |
Sonderwerkzeug
Hinweis
-------------------------------
An der Rückseite des Zylinderkurbelgehäuses ist ein Abschlußdeckel (1) zur Aufnahme des Kurbelwellen-Radialdichtringes (2) angeschraubt.
Die zentrische Einbaulage zur Kurbelwellenmitte wird mit zwei Paßhülsen fixiert.
Zum Zylinderkurbelgehäuse ist der Abschlußdeckel mit dem Dichtmittel Loctite 573,
Teil-Nr. 001 989 45 20, abgedichtet.
Ausbauen
-------------------------------
1 Getriebe ausbauen.
2 Schwungrad oder Mitnehmerscheibe ausbauen (03-0080).

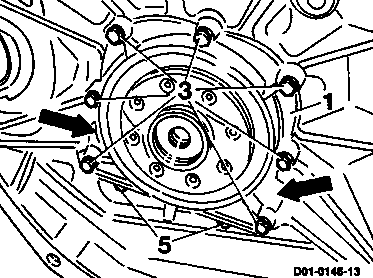

3 Sechskantschrauben (3 und 5) herausdrehen und Abschlußdeckel ausbauen.
Hinweis
Am Abschlußdeckel sind zwei Laschen angegossen, an denen der Deckel abgedrückt werden kann.
4 Dichtflächen an Zylinderkurbelgehäuse und Abschlußdeckel sorgfältig reinigen.
Hinweis
Prüfen, ob der Radialdichtring beschädigt ist. Beschädigten Radialdichtring erneuern.
Einbauen
-------------------------------
1 Abschlußdeckel an der Dichtfläche gleichmäßig mit dem Dichtmittel Loctite 573, Teil-
Nr. 001 989 45 20, bestreichen.

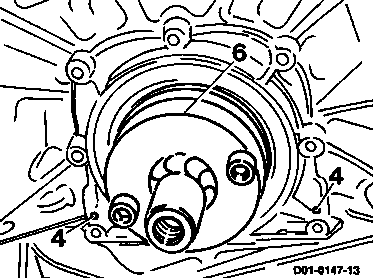

2 Abschlußdeckel mit eingepreßtem Radialdichtring auf das am Flansch der Kurbelwelle festgeschraubte Innenteil des Einbauwerkzeuges (6) schieben.
3 Sechskantschrauben (3 und 5) hineindrehen und mit 10 Nm festziehen.
Hinweis
Dabei zuerst die Sechskantschrauben (5) festziehen.
4 Motor laufen lassen, abstellen und Dichtheit prüfen.
