01 - 5850 Zylinderkopf einbauen
1 Zylinderkopfhaube 2 Motorentlüftungsschlauch 3 Sechskantschraube 25 Nm 4 Dichtung erneuern. 5 Sechskantschraube 100 Nm. 6 Sechskantschraube 100 Nm. 7 Kipphebelwerk Kontermutter, 40 Nm Ventilspiel: Einlaßventil 0,4 mm, Auslaßventil 0,6 mm. 8 Stößelstange mit Motorenöl einölen. | 9 Zylinderkopfschraube Daten "A". 10 Montagehaken 10a Beilage 11 Sechskantschraube 12 Zylinderkopf 13 Zylinderkopfdichtung erneuern. 14 Einspritzleitung 25 Nm. 15 Dichtung erneuern. 16 Kühlmittelreglergehäuse 17 Verbindungsstutzen erneuern. 18 Kühlmittelleitung 19 Sechskantschraube 30 Nm. 20 Entlüftungsleitung 21 Elektrischer Anschluß Temperaturfühler 22 Heizungsschlauch |
12 Zylinderkopf 23 Dichtung erneuern, TOP nach oben. 25 Flammstartkerze mit Dichtmittel Hylomar SQ 32 M abdichten. 26 Kraftstoffleitung 27 Elektrische Leitung 29 Sechskantschraube 25 Nm. 36 Sechskantschraube mit Heißschmierpaste bestreichen, 1. Stufe 60 Nm, 2. Stufe 90° Drehwinkel. | 37 Scheibe 38 Dichtung erneuern. 39 Ladeluftkrümmer 41 Scheiben 42 Sechskantschrauben 43 Wärmeschutzblech 44 Auspuffkrümmer, Turbolader und Ansaugrohr 56 Hohlschraube 57 Dichtringe erneuern. 58 LDA-Leitung |
26 Kraftstoffleitung | |
59 Träger | |
60 Montagehaken | |
61 Sechskantschraube | |
62 Lenkhelfpumpe | Spannvorrichtung, 50 Nm. |
63 Hydraulikschlauch (Saugleitung) | |
64 Hydraulikschlauch (Druckleitung) | |
65 Keilriemen | Spannkraft: Neuzustand 450 bis 500 N, |
66 Sechskantschraube | |
67 Kraftstoffleitung-Rücklauf | |
68 Kraftstoffilter | |
69 Halter mit Magnetventil und Kraftstoff-Vorfilter | |
70 Kraftstoffleitung-Vorlauf | |
71 Elektrischer Anschluß | |
72 Temperaturschalter-Flammstartanlage | |
73 Hohlschraube | |
74 Dichtringe | erneuern. |
75 Kraftstoffleitung |
77 Kühlmittelleitung | |
78 Sechskantschraube | |
79 Sechskantschraube | |
80 Dichtung | erneuern. |
81 Hohlschraube | |
82 Dichtringe | erneuern. |
83 Kraftstoffleitung | |
84 Heizgerät | |
85 Sechskantschraube | |
86 Kühlmittelleitung | |
87 Kühlmittelleitung | |
88 Stutzen-Kühlmittelreglergehäuse | |
89 Dichtringe | erneuern. |
90 Ansaugleitung-Luftpresser (Druckluft unterstützte Bremsanlage) | |
91 Ölmeßstab-Führungsrohr | |
92 Dichtring | erneuern. |
Daten "A" (Zylinderkopfschrauben)
Zwölfkantschrauben Nachzug entfällt zulässige Längung | 1. Stufe 60 Nm 2. Stufe 90 Nm 3. Stufe 120 bis 130 Nm 4. Stufe 90° bis100° Drehwinkel max. 113 mm |
Sonderwerkzeuge
Einbauen
1 Unebenheit am Zylinderkopf und an der Zylinderkurbelgehäuse-Trennfläche mit einem Haarlineal prüfen. Eventuelle Unebenheiten bearbeiten.
2 Neue Zylinderkopfdichtung (13) über die
Paßstifte auflegen.
Hinweis
Bezeichnung TOP nach oben.
3 Zylinderkopf (12) über die Paßstifte (Pfeil) aufsetzen. Handgriffe herausschrauben.
312 589 01 31 00
4 Schaftlänge der Zylinderkopfschrauben überprüfen, zul. Längung bis max. 113 mm.
5 Zylinderkopfschrauben leicht einölen, einschrauben und in der angegebenen Reihenfolge in folgenden Stufen festschrauben.
1. Stufe 60 Nm.
2. Stufe 90 Nm.
3. Stufe 120 bis 130 Nm.
4. Stufe 90° bis 100° Drehwinkel.
Nachzug entfällt.
Hinweis
Wurde bei einer Zylinderkopfschraube (9) der Anzugswert überschritten, die Zylinderkopfschraube (9) ausbauen, auf Längung überprüfen und mit Stufe 3 und 4 festschrauben.
Auf keinen Fall dürfen hierbei alle Schrauben in einem Zug gelöst und dann erst festgezogen werden.

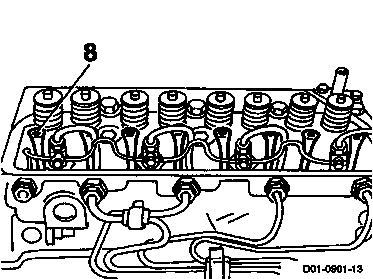

6 Stößelstangen (8) mit Motorenöl einölen und einsetzen.
7 Kipphebelwerk (7) auf den Zylinderkopf aufsetzen. Sechskantschrauben (5, 6) festschrauben, 100 Nm.
Hinweis
Einbaureihenfolge beachten:
- Sechskantschrauben (5) mit Bohrung für Zylinderkopfhauben-Befestigung.
- Sechskantschraube (6) ohne Bohrung.
8 Verschlußdeckel für Montage-Öffnung einbauen.
9 Abdeckbleche am Motortunnel anbauen.

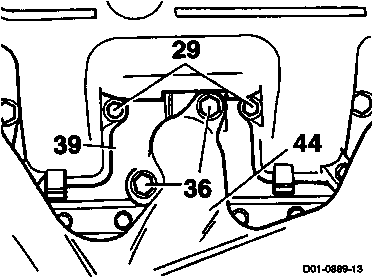

10 Ladeluftkrümmer (39) mit neuen Dichtungen (23) TOP nach oben anbauen. Sechskantschrauben (29) festschrauben, 25 Nm.
11 Neue Dichtungen an Auspuffkrümmer (44) auflegen und mit Sechskantschrauben (36) festschrauben.
1. Stufe 60 Nm,
2. Stufe 90° Drehwinkel.
Hinweis
Sechskantschrauben mit Heißschmierpaste bestreichen.
12 LDA-Leitung (58) am Ladeluftkrümmer mit neuen Dichtringen (57) anbauen. Hohlschraube (56) festschrauben.
13 Wärmeschutzblech (43) für den Turbolader anbauen.
14 Hintere Befestigung des Wärmeschutzbleches (43) wird mit dem, am Zylinderkopf befestigten Montagehaken (10), festgeschraubt.

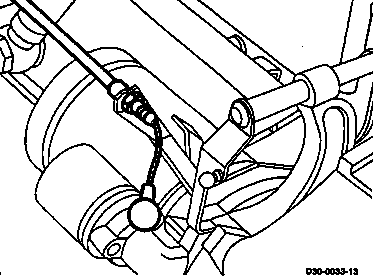

15 Bowdenzug am Regulierhebel anbauen.
Hinweis
Kugelpfanne mit Optimol Olista Moly 2 einfetten.
16 Kühlmittelleitung am Ölkühler festschrauben. Kühlmittelleitung (77) mit neuer Dichtung am Zylinderkopf anbauen. Sechskantschrauben (78, 79) festschrauben.

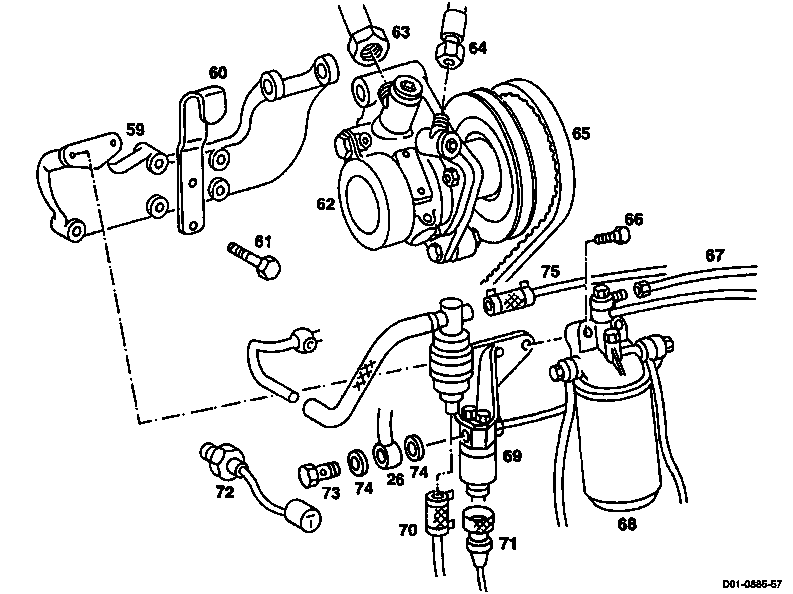

17 Träger (59) für Kraftstoffilter, Lenkhelfpumpe und Montagehaken (60) einbauen, mit Sechskantschrauben (61) festschrauben.

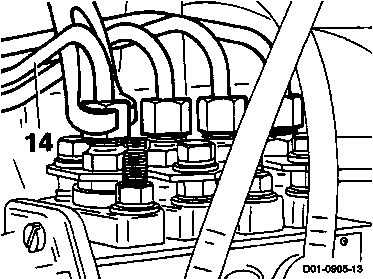

18 Einspritzleitungen (14) festschrauben,
25 Nm.
Hinweis
Einspritzleitungen nicht verbiegen.
000 589 68 03 00
19 Kraftstoffilter (68) und Halter mit Magnetventil und Kraftstoff-Vorfilter (69) anbauen.
20 Temperaturschalter (72) an Zylinderkopf festschrauben und Steckverbindung herstellen.
21 Flammstartkerze (25) in Ladeluftkrümmer festschrauben.
Hinweis
Flammstartkerze mit Hylomar SQ 32 M abdichten.
22 Elektrischen Anschluß (27) an der Flammstartkerze (25) herstellen.
23 Kraftstoffleitung (26) an der Flammstartkerze (25) festschrauben.
24 Heizungsschlauch (22) am Zylinderkopf vorne links anbauen.
25 Ölmeßstab-Führungsrohr (91) mit neuem Dichtring am Stutzen-Zylinderkurbelgehäuse anbauen.
26 Lenkhelfpumpe einbauen.
27 Hydraulikschläuche (63, 64) festschrauben.
28 Keilriemen (65) auflegen und spannen. Sechskantschraube (62a) und Klemmstück an Träger festschrauben, 50 Nm.
29 Keilriemenspannkraft prüfen (13-1001).
Neuzustand 450 bis 500 N (45 bis 50 kg),
Nachspannen 300 bis 400 N (30 bis 40 kg).
30 Bei Kraftstoff-Vorwärmanlage.
30.1 Heizgerät (84) anbauen.
30.2 Kraftstoffleitung (83) am Heizgerät mit neuen Dichtringen (82) anbauen.
30.3 Hohlschraube (81) festschrauben.
30.4 Kühlmittelleitungen (86, 87) am Heizgerät festschrauben.
31 Leckölleitung am Anschluß des 4. Zylinders aufschieben und festschrauben.
32 Bei Druckluft unterstützter Bremsanlage: Ansaugleitung (90) zwischen Luftfilter und Luftpresser einbauen.
33 Bei Unterdruck unterstützter Bremsanlage: Unterdruckleitung zum Bremsgerät am Vorbau oben anbauen.
34 Neuen Verbindungsstutzen (17) einbauen.
35 Kühlmittelreglergehäuse (16) mit neuer
Dichtung anbauen, Sechskantschrauben (19)
festschrauben, 30 Nm.
36 Bei Kraftstoff-Vorwärmanlage
Kühlmittelleitung mit neuen Dichtringen anbauen, Stutzen festschrauben.
37 Entlüftungsleitung (20) am Kühlmittelregler-
gehäuse anbauen.
38 Kühlmittelleitung (18) festschrauben.
39 Elektrischen Anschluß (21) am Temperaturfühler herstellen.
40 Kühlmittelschläuche anbauen.
41 Motorentlüftungsschlauch (2) am Ansaugrohr anbauen. Luftansaugschlauch am Ladeluftkrümmer anbauen.

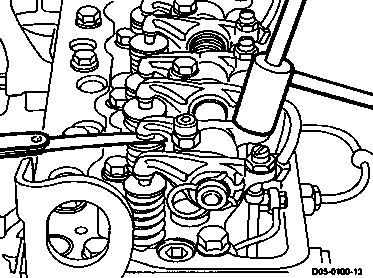

42 Ventilspiel einstellen (05-1170).
Ventilspiel: Einlaßventil 0,40 mm.
Auslaßventil 0,60 mm.
Anziehdrehmoment Kontermutter, 40 Nm.
422 589 00 11 00
422 589 01 23 00
617 589 04 23 00
617 589 00 40 00
43 Zylinderkopfhaube (1) mit neuer Dichtung anbauen, Sechskantschrauben (3) festschrauben, 25 Nm.
44 Batterie anklemmen.
45 Kraftstoffanlage entlüften.
46 Motorenöl wechseln.
47 Kühlmittel einfüllen und Kühlsystem auf Dichtheit prüfen.
48 Motor starten und im Leerlauf laufen lassen. Motor-Öldruckanzeige beobachten. Nach ca. 10 Sekunden muß Druck angezeigt werden. Motor abstellen und auf Dichtheit prüfen.
49 Leerlaufdrehzahl einstellen.
50 Servolenkung auffüllen und entlüften.
