Typ | 447.6/7/8 |
mit Code H15 (Sitzheizung für Beifahrer) | |
Typ | 447.6/7/8 |
mit Code H16 (Sitzheizung für Fahrer) | |
Typ | 447.8, 448.8 |
mit Code FG6 (Mittelkonsole mit Kühlfach) | |
Typ | 447.8 |
mit Code SE0 (Sitzklimatisierung für Fahrer) | |
Typ | 448.8 |
mit Code H15 (Sitzheizung für Beifahrer) | |
Typ | 448.8 |
mit Code H16 (Sitzheizung für Fahrer) | |
Typ | 448.8 |
mit Code SE0 (Sitzklimatisierung für Fahrer) | |
Typ | 448.8 |
mit Code U90 (Luxussitz 1. Sitzreihe links) | |
Typ | 448.8 |
mit Code U91 (Luxussitz 1. Sitzreihe rechts) |
S91.30-4515-79
Sitzheizung Fahrer- bzw. Beifahrersitz |
N10/1 | Steuergerät Signalerfass- und Ansteuermodul (SAM) | R13/1 | Heizkissen Sitzkissen Fahrersitz | |
N32/3 | Steuergerät Sitzheizung/-belüftung Fahrer (mit CODE H16 (Sitzheizung für Fahrer) oder mit CODE H15 (Sitzheizung für Beifahrer)) | R13/2 | Heizkissen Sitzlehne Fahrersitz | |
N32/4 | Steuergerät Sitzheizung/-belüftung Fahrer (mit CODE H16 (Sitzheizung für Fahrer) und mit CODE ZM3 (Ausführung Rechtslenker) oder mit CODE H15 (Sitzheizung für Beifahrer) und mit CODE ZM3 (Ausführung Rechtslenker)) | R13/3 | Heizkissen Sitzkissen Beifahrersitz | |
N32/5 | Steuergerät Sitzeinstellung mit Memory Fahrer (mit CODE SF1 (Fahrersitz elektrisch verstellbar) oder mit CODE SE0 (Sitzklimatisierung für Fahrer)) | R13/4 | Heizkissen Sitzlehne Beifahrersitz | |
N32/6 | Steuergerät Sitzeinstellung mit Memory Beifahrer (mit CODE SF2 (Beifahrersitz elektrisch einstellbar) oder mit CODE SE1 (Sitzklimatisierung für Beifahrer)) | S203 | Schaltergruppe Sitzklimatisierung links | |
N69/3 | Steuergerät Vordertür links | S203s1 | Taste Sitzheizung links | |
N69/4 | Steuergerät Vordertür rechts | S203/1 | Schaltergruppe Sitzklimatisierung rechts | |
N73 | Steuergerät Elektronisches Zündschloss (EZS) | S203/1s1 | Taste Sitzheizung rechts |
S91.30-4516-79

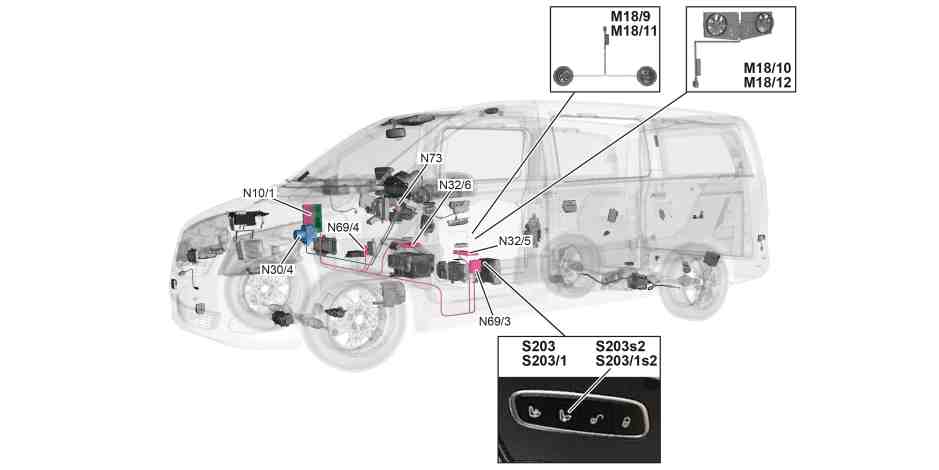

Elektrische Sitzbelüftung Fahrer- bzw. Beifahrersitz |
M18/9 | Sitzbelüftungsmotoren Sitzkissen Fahrersitz | N69/3 | Steuergerät Vordertür links | |
M18/10 | Sitzbelüftungsmotoren Sitzlehne Fahrersitz | N69/4 | Steuergerät Vordertür rechts | |
M18/11 | Sitzbelüftungsmotoren Sitzkissen Beifahrersitz | N73 | Steuergerät Elektronisches Zündschloss (EZS) | |
M18/12 | Sitzbelüftungsmotoren Sitzlehne Beifahrersitz | S203 | Schaltergruppe Sitzklimatisierung links | |
N10/1 | Steuergerät Signalerfass- und Ansteuermodul (SAM) | S203s2 | Taste Sitzbelüftung links | |
N30/4 | Steuergerät Elektronisches Stabilitäts-Programm (ESP) | S203/1 | Schaltergruppe Sitzklimatisierung rechts | |
N32/5 | Steuergerät Sitzeinstellung mit Memory Fahrer (mit CODE SF1 (Luxus-Fahrersitz elektrisch verstellbar) oder mit CODE SE0 (Sitzklimatisierung für Fahrer)) | S203/1s2 | Taste Sitzbelüftung rechts | |
N32/6 | Steuergerät Sitzeinstellung mit Memory Beifahrer (mit CODE SF2 (Beifahrersitz elektrisch einstellbar) oder mit CODE SE1 (Sitzklimatisierung für Beifahrer)) |
S91.30-4526-79
Sitzheizung Fondsitze 1. Sitzreihe (mit Code U90 (Luxussitz 1. Sitzreihe links) bzw. mit Code U91 (Luxussitz 1. Sitzreihe rechts)) |
N10/1 | Steuergerät Signalerfass- und Ansteuermodul (SAM) | R13/22 | Sitzheizung Heizkissen Sitzlehne Fondsitz 1. Sitzreihe rechts | |
N25/20 | Steuergerät Sitzeinstellung mit Memory Fondsitz 1. Sitzreihe links | R13/23 | Sitzheizung Heizkissen Sitzfläche Fondsitz 1. Sitzreihe rechts | |
N25/21 | Steuergerät Sitzeinstellung mit Memory Fondsitz 1. Sitzreihe rechts | S55/11 | Schaltergruppe elektrische Sitzeinstellung Fondsitz 1. Sitzreihe links | |
N73 | Steuergerät Elektronisches Zündschloss (EZS) | S55/11s5 | Taste Sitzheizung Fondsitz 1. Sitzreihe links | |
N164 | Steuergerät CAN-Entkoppler | S55/12 | Schaltergruppe elektrische Sitzeinstellung Fondsitz 1. Sitzreihe rechts | |
R13/20 | Sitzheizung Heizkissen Sitzlehne Fondsitz 1. Sitzreihe links | S55/12s5 | Taste Sitzheizung Fondsitz 1. Sitzreihe rechts | |
R13/21 | Sitzheizung Heizkissen Sitzfläche Fondsitz 1. Sitzreihe links |
S91.30-4527-79
Elektrische Sitzbelüftung (mit Code U90 (Luxussitz 1. Sitzreihe links) bzw. mit Code U91 (Luxussitz 1. Sitzreihe rechts)) |
M18/3 | Sitzbelüftungsmotor Sitzkissen Fondsitz 1. Sitzreihe links | N73 | Steuergerät Elektronisches Zündschloss (EZS) | |
M18/4 | Sitzbelüftungsmotor Sitzkissen Fondsitz 1. Sitzreihe rechts | N164 | Steuergerät CAN-Entkoppler | |
M18/5 | Sitzbelüftungsmotor Sitzlehne Fondsitz 1. Sitzreihe links | S55/11 | Schaltergruppe elektrische Sitzeinstellung Fondsitz 1. Sitzreihe links | |
M18/6 | Sitzbelüftungsmotor Sitzlehne Fondsitz 1. Sitzreihe rechts | S55/11s4 | Taste Sitzbelüftung Fondsitz 1. Sitzreihe links | |
N10/1 | Steuergerät Signalerfass- und Ansteuermodul (SAM) | S55/12 | Schaltergruppe elektrische Sitzeinstellung Fondsitz 1. Sitzreihe rechts | |
N25/20 | Steuergerät Sitzeinstellung mit Memory Fondsitz 1. Sitzreihe links | S55/12s4 | Taste Sitzbelüftung Fondsitz 1. Sitzreihe rechts | |
N25/21 | Steuergerät Sitzeinstellung mit Memory Fondsitz 1. Sitzreihe rechts |
Steuergerät SAM Bauteilbeschreibung | N10/1 | ||
Steuergerät Elektronisches Stabilitäts-Programm (ESP) Bauteilbeschreibung | N30/4 | ||
Steuergerät Fahrersitz Bauteilbeschreibung | Typ 447.6/7/8 | ||
Steuergerät Beifahrersitz Bauteilbeschreibung | Typ 447.6/7/8 | ||
Steuergerät Vordertür links Bauteilbeschreibung | N69/3 | ||
Steuergerät Vordertür rechts Bauteilbeschreibung | N69/4 | ||
Steuergerät elektronisches Zündschloss Bauteilbeschreibung | N73 | ||
Cupholder temperiert Funktion | Typ 447.8, 448.8 | ||
Steuergerät Einzelsitz Fond links Bauteilbeschreibung | Typ 448.8 | ||
Steuergerät Einzelsitz Fond rechts Bauteilbeschreibung | Typ 448.8 | ||
Inhaltsverzeichnis Funktionsbeschreibung Komfortheizungen |
Referenzierte Dokumente
- gf4245s3005tra Steuergerät Elektronisches Stabilitäts-Programm (ESP(R)) Bauteilbeschreibung
- gf5421s4157tra Steuergerät SAM Bauteilbeschreibung
- gf6800s0001tra Cupholder temperiert Funktion
- gf7229s6001tra Steuergerät Vordertür links Bauteilbeschreibung
- gf7229s6009tra Steuergerät Vordertür rechts Bauteilbeschreibung
- gf8057s6001tra Steuergerät elektronisches Zündschloss Bauteilbeschreibung
- gf9129s5231tra Steuergerät Fahrersitz Bauteilbeschreibung
- gf9129s5241tra Steuergerät Beifahrersitz Bauteilbeschreibung
- gf9129s5242tra Steuergerät Einzelsitz Fond links Bauteilbeschreibung
- gf9129s5243tra Steuergerät Einzelsitz Fond rechts Bauteilbeschreibung
- gf9130s0999tra Inhaltsverzeichnis Funktionsbeschreibung Komfortheizungen
