gf8040p2002a

Schließelement Kofferraumdeckel/Heckklappe Grundfunktion

Typ gf · Thema 80.40 · Version 0106 · 2020-06-15

Gültig für: Typ alle (PKW) mit Code 881 (Heckdeckelfernschließung) Typ alle (PKW) mit Code 890 (Automatische Rückwandtür)

Einordnung

Funktionsgruppe 3 Aufbau › 80 Zentralverriegelung, Komfortbedienung, Fahrberechtigungssysteme › 80.40 Servoschließung — Baureihe 900 (Baumuster 9**) · Baureihe 902 (Baumuster 9**) · Baureihe 904 (Baumuster 918, 919, 924, 925, 938, 943, 957) · Baureihe 906 (Baumuster 917, 918, 924, 953)

Gilt auch für Motoren/Getriebe: 139 ***, 254 ***, 256 ***, 272 ***, 276 ***, 282 ***, 457 9**, 541 9**, 542 9**, 608 ***, 700 4**, 700 420, 700 421, 700 422, 700 423, 715 3**, 715 5**, 722 6**, 722 9**, 724 ***, 724 0**, 724 033, 724 044, 724 045, 724 1**, 724 103, 724 114, 724 115, 724 120, 725 ***, 725 0**, 725 035, 725 037, 725 038, 725 085, 725 1**, 739 390, 739 391, 739 395, 739 396, 739 397, 739 398, 739 399, 740 698, 743 3**, 743 4**, 743 498, 746 971, 924 9**, 924 910, 925 9**, 926 9**

GF80.40-P-2002A

Schließelement Kofferraumdeckel/Heckklappe Grundfunktion

15.06.2020

Typ

alle (PKW)

mit Code 881 (Heckdeckelfernschließung)

Typ

alle (PKW)

mit Code 890 (Automatische Rückwandtür)

Schließelement Kofferraumdeckel/Heckklappe Grundfunktion

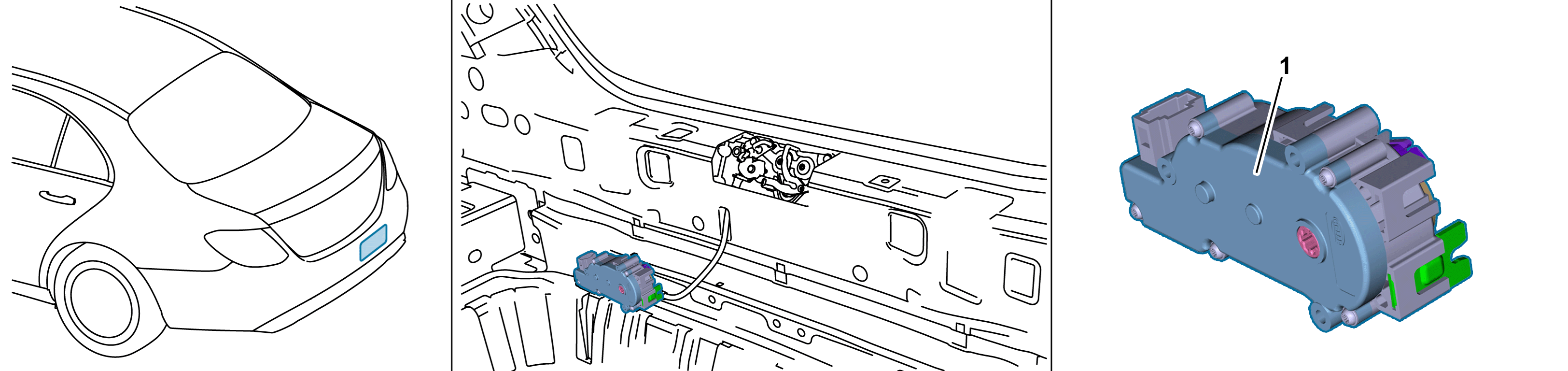

P80.45-2188-77

Fahrzeuge mit Kofferraumdeckelfernschließung

1

Schließelement Kofferraumdeckel/Heckklappe

Schließelement Kofferraumdeckel/Heckklappe Grundfunktion

P80.45-2182-77

Fahrzeuge mit EASY-PACK Heckklappe

1

Schließelement Kofferraumdeckel/Heckklappe

Anordnung

Fahrzeuge mit Kofferraumdeckelfernschließung

Das Schließelement Kofferraumdeckel ist hinter der Heckmittelstückverkleidung angeordnet.

Fahrzeuge mit EASY-PACK Heckklappe

Das Schließelement Heckklappe ist links in der Heckklappe angeordnet.

Aufgabe

Das Schließelement Kofferraumdeckel/Heckklappe zieht den Kofferraumdeckel oder die Heckklappe in das Türschloss. Das Schließelement Kofferraumdeckel/Heckklappe wird vom zentralen Signalerfass- und Ansteuermodul (Typ 118, 177, 247) oder vom Signalerfass- und Ansteuermodul hinten (Typ 167, 213, 238, 257, 290, 293) angesteuert.
