P20.00-A108-79
Schematische Darstellung Kühlmittelkreislauf Motor 176 350kW ISG mit Standheizung, Heizungswärmetauscher Fond und Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 15 | Zylinderkopf und Kurbelgehäuse | 28 | Kühlmittelkühler Radlauf | ||
2 | Rückschlagventil | 16 | Ladeluftkühler rechts | 29 | Kühlmittelpumpe | ||
3 | DC/DC 48 V | 17 | Ladeluftkühler links | 30 | Kühlmitteltemperatursensor | ||
4 | Regulierventil | 18 | Warmwasser Zuheizer | 31 | Regulierventil | ||
5 | Kühlmittelpumpe | 19 | Kühlmittelpumpe | A | Motorkühlkreislauf | ||
6 | Heizungswärmetauscher Fond | 20 | Kühlmittel-Ausgleichsbehälter NT1 | B | Rücklauf Motorkühlkreislauf | ||
7 | Standheizung | 21 | Kühlmittel-Ausgleichsbehälter NT2 | C | Entlüftung Motorkühlkreislauf | ||
8 | Heizungswärmetauscher Vorderwagen | 22 | Kühlmittelthermostat | D | Niedertemperaturkreislauf NT1 | ||
9 | Getriebeölwärmetauscher | 23 | Motorkühler | E | Rücklauf Niedertemperaturkreislauf NT1 | ||
10 | Elektrische Maschine | 24 | Kühlmitteltemperatursensor | F | Entlüftung Niedertemperaturkreislauf NT1 | ||
11 | Leistungselektronik | 25 | Kühlmittelpumpe NT2 | G | Niedertemperaturkreislauf NT2 | ||
12 | Motorölkühler | 26 | Niedertemperaturkühler NT1 | H | Rücklauf Niedertemperaturkreislauf NT2 | ||
13 | Abgasturbolader rechts | 27 | Niedertemperaturkühler NT2 | I | Entlüftung Niedertemperaturkreislauf NT2 | ||
14 | Abgasturbolader links |
P20.00-A109-79
Schematische Darstellung Kühlmittelkreislauf Motor 176 350kW ISG mit Heizungswärmetauscher Fond und Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 14 | Ladeluftkühler rechts | 27 | Kühlmittelpumpe | ||
2 | Rückschlagventil | 15 | Ladeluftkühler links | 28 | Kühlmitteltemperatursensor | ||
3 | DC/DC 48 V | 16 | Warmwasser Zuheizer | 29 | Regulierventil | ||
4 | Kühlmittelpumpe | 17 | Kühlmittelpumpe | A | Motorkühlkreislauf | ||
5 | Heizungswärmetauscher Fond | 18 | Kühlmittel-Ausgleichsbehälter NT1 | B | Rücklauf Motorkühlkreislauf | ||
6 | Heizungswärmetauscher Vorderwagen | 19 | Kühlmittel-Ausgleichsbehälter NT2 | C | Entlüftung Motorkühlkreislauf | ||
7 | Getriebeölwärmetauscher | 20 | Kühlmittelthermostat | D | Niedertemperaturkreislauf NT1 | ||
8 | Elektrische Maschine | 21 | Motorkühler | E | Entlüftung Niedertemperaturkreislauf NT1 | ||
9 | Leistungselektronik | 22 | Kühlmitteltemperatursensor | F | Rücklauf Niedertemperaturkreislauf NT1 | ||
10 | Motorölkühler | 23 | Kühlmittelpumpe NT2 | G | Niedertemperaturkreislauf NT2 | ||
11 | Abgasturbolader rechts | 24 | Niedertemperaturkühler NT1 | H | Rücklauf Niedertemperaturkreislauf NT2 | ||
12 | Abgasturbolader links | 25 | Niedertemperaturkühler NT2 | I | Entlüftung Niedertemperaturkreislauf NT2 | ||
13 | Zylinderkopf und Kurbelgehäuse | 26 | Kühlmittelkühler Radlauf |

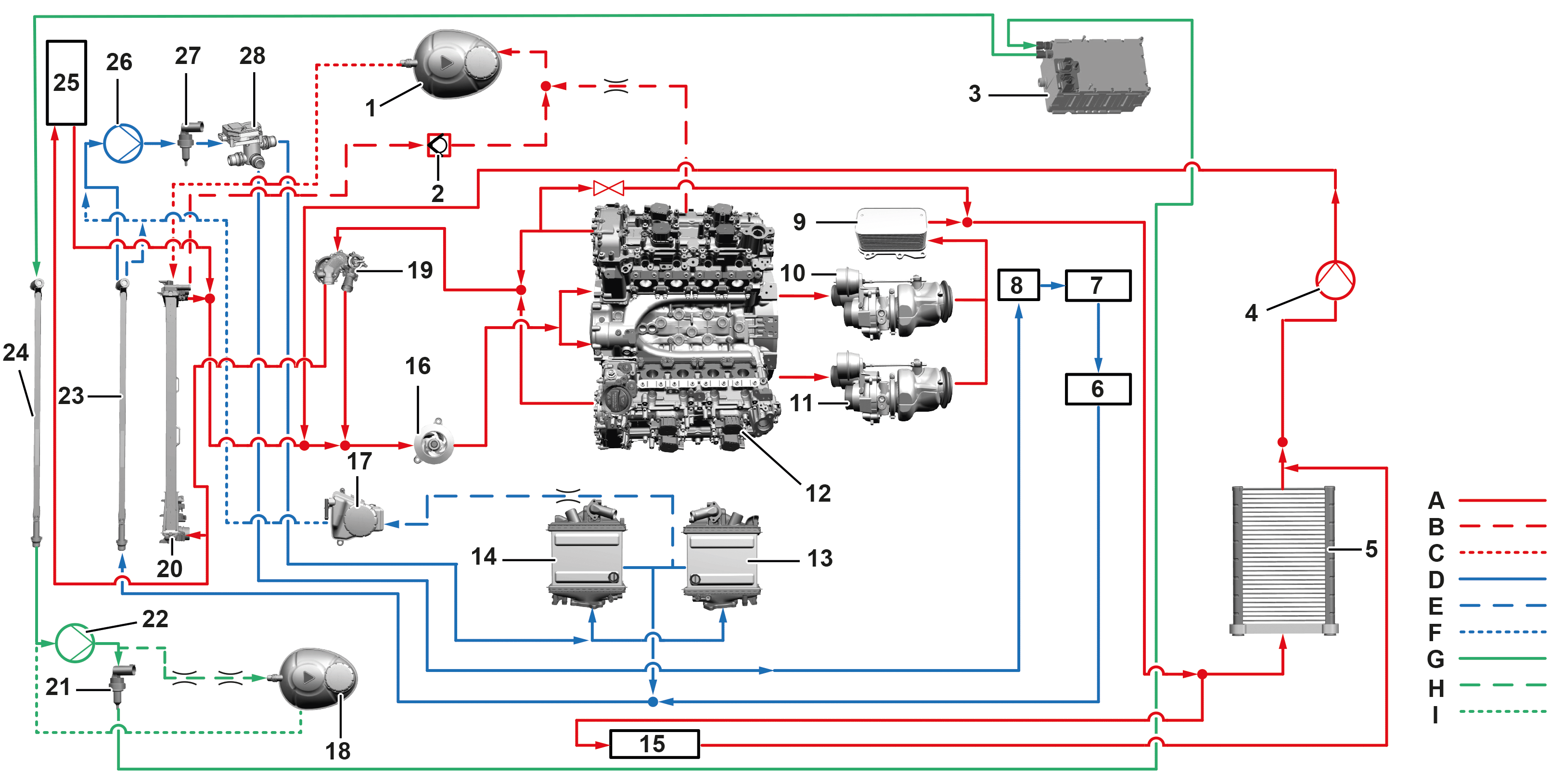

P20.00-A110-79
Schematische Darstellung Kühlmittelkreislauf Motor 176 350kW ISG mit Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 14 | Ladeluftkühler links | 26 | Kühlmittelpumpe | ||
2 | Rückschlagventil | 15 | Warmwasser Zuheizer | 27 | Kühlmitteltemperatursensor | ||
3 | DC/DC 48 V | 16 | Kühlmittelpumpe | 28 | Regulierventil | ||
4 | Kühlmittelpumpe | 17 | Kühlmittel-Ausgleichsbehälter NT1 | A | Motorkühlkreislauf | ||
5 | Heizungswärmetauscher | 18 | Kühlmittel-Ausgleichsbehälter NT2 | B | Rücklauf Motorkühlkreislauf | ||
6 | Getriebeölwärmetauscher | 19 | Kühlmittelthermostat | C | Entlüftung Motorkühlkreislauf | ||
7 | E-Maschine | 20 | Motorkühler | D | Niedertemperaturkreislauf NT1 | ||
8 | Leistungselektronik | 21 | Kühlmitteltemperatursensor | E | Entlüftung Niedertemperaturkreislauf NT1 | ||
9 | Motorölkühler | 22 | Kühlmittelpumpe NT2 | F | Rücklauf Niedertemperaturkreislauf NT1 | ||
10 | Abgasturbolader rechts | 23 | Niedertemperaturkühler NT1 | G | Niedertemperaturkreislauf NT2 | ||
11 | Abgasturbolader links | 24 | Niedertemperaturkühler NT2 | H | Rücklauf Niedertemperaturkreislauf NT2 | ||
12 | Zylinderkopf und Kurbelgehäuse | 25 | Kühlmittelkühler Radlauf | I | Entlüftung Niedertemperaturkreislauf NT2 | ||
13 | Ladeluftkühler rechts |
