P20.00-A111-79
Schematische Darstellung Kühlmittelkreislauf Motor 279 im Typ 223 mit Standheizung, Heizungswärmetauscher Fond und Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 10 | Warmwasserzuheizer | 19 | Kühlmittelpumpe | ||
2 | Zylinderkopf und Kurbelgehäuse | 11 | Kühlmittel-Ausgleichsbehälter NT1 | 20 | Kühlmitteltemperatursensor | ||
3 | Kühlmittelpumpe | 12 | Ladeluftkühler links | 21 | Rückschlagventil | ||
4 | Heizungswärmetauscher Fond | 13 | Kühlmittelpumpe | A | Motorkühlkreislauf | ||
5 | Getriebeölwärmetauscher | 14 | Kühlmittelthermostat | B | Rücklauf Motorkühlkreislauf | ||
6 | Heizungswärmetauscher Vorderwagen | 15 | Regulierventil | C | Entlüftung Motorkühlkreislauf | ||
7 | Abgasturbolader rechts | 16 | Motorkühler | D | Niedertemperaturkreislauf NT1 | ||
8 | Abgasturbolader links | 17 | Niedertemperaturkühler NT1 | E | Rücklauf Niedertemperaturkreislauf NT1 | ||
9 | Ladeluftkühler rechts | 18 | Kühlmittelkühler Radlauf |

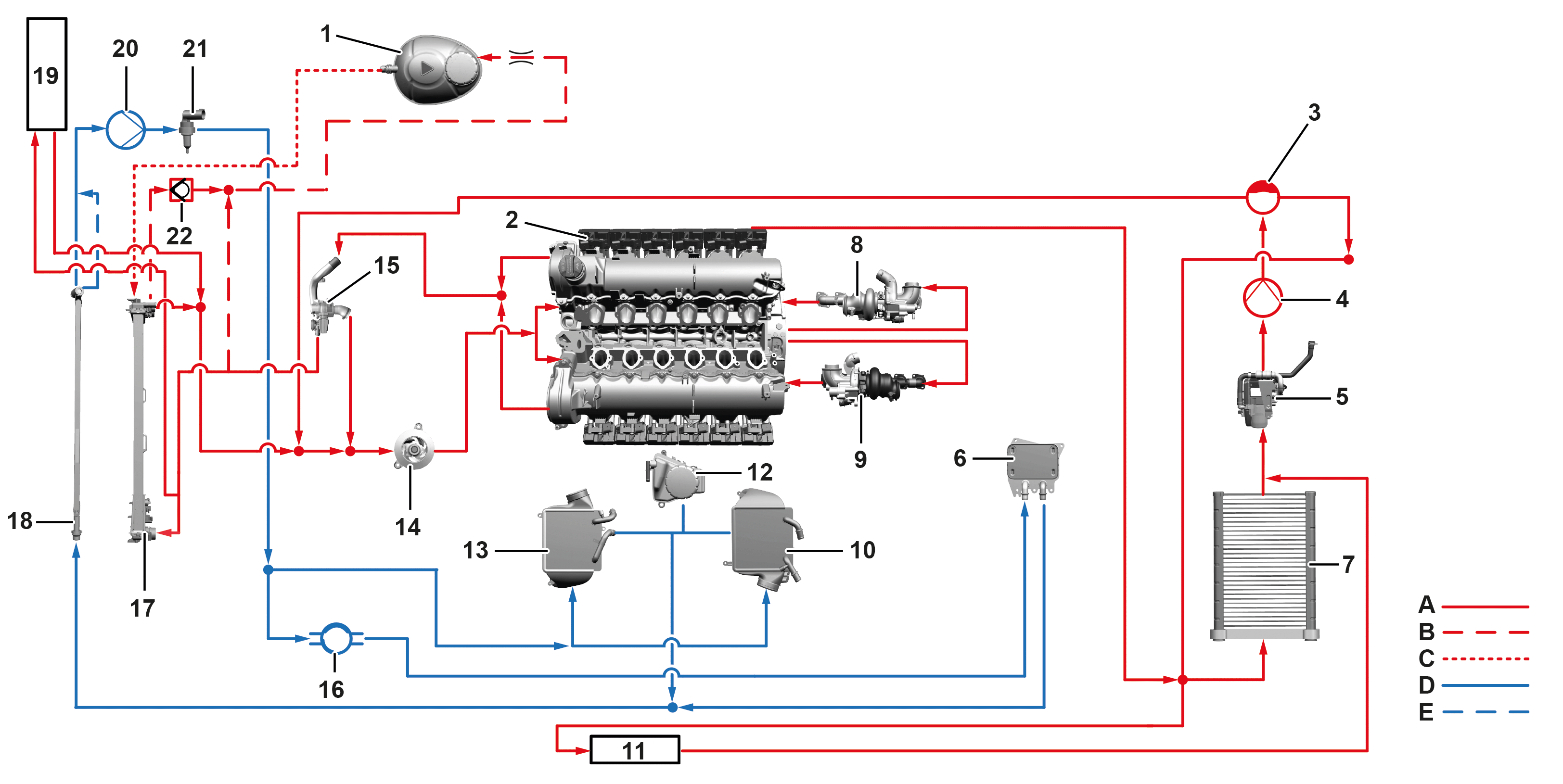

P20.00-A112-79
Schematische Darstellung Kühlmittelkreislauf Motor 279 im Typ 223 mit Standheizung und Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 10 | Ladeluftkühler rechts | 19 | Kühlmittelkühler Radlauf | ||
2 | Zylinderkopf und Kurbelgehäuse | 11 | Warmwasserzuheizer | 20 | Kühlmittelpumpe | ||
3 | Regulierventil | 12 | Kühlmittel-Ausgleichsbehälter NT1 | 21 | Kühlmitteltemperatursensor | ||
4 | Kühlmittelpumpe | 13 | Ladeluftkühler links | 22 | Rückschlagventil | ||
5 | Standheizung | 14 | Kühlmittelpumpe | A | Motorkühlkreislauf | ||
6 | Getriebeölwärmetauscher | 15 | Kühlmittelthermostat | B | Rücklauf Motorkühlkreislauf | ||
7 | Heizungswärmetauscher | 16 | Regulierventil | C | Entlüftung Motorkühlkreislauf | ||
8 | Abgasturbolader rechts | 17 | Motorkühler | D | Niedertemperaturkreislauf NT1 | ||
9 | Abgasturbolader links | 18 | Niedertemperaturkühler NT1 | E | Rücklauf Niedertemperaturkreislauf NT1 |
P20.00-A113-79
Schematische Darstellung Kühlmittelkreislauf Motor 279 im Typ 223 mit Warmwasserzuheizer |
1 | Kühlmittel-Ausgleichsbehälter | 10 | Kühlmittel-Ausgleichsbehälter NT1 | 18 | Kühlmittelpumpe | ||
2 | Zylinderkopf und Kurbelgehäuse | 11 | Ladeluftkühler links | 19 | Kühlmitteltemperatursensor | ||
3 | Kühlmittelpumpe | 12 | Kühlmittelpumpe | 20 | Rückschlagventil | ||
4 | Getriebeölwärmetauscher | 13 | Kühlmittelthermostat | A | Motorkühlkreislauf | ||
5 | Heizungswärmetauscher | 14 | Regulierventil | B | Rücklauf Motorkühlkreislauf | ||
6 | Abgasturbolader rechts | 15 | Motorkühler | C | Entlüftung Motorkühlkreislauf | ||
7 | Abgasturbolader links | 16 | Niedertemperaturkühler NT1 | D | Niedertemperaturkreislauf NT1 | ||
8 | Ladeluftkühler rechts | 17 | Kühlmittelkühler Radlauf | E | Rücklauf Niedertemperaturkreislauf NT1 | ||
9 | Warmwasserzuheizer |
