GF14.40-P-2010FF | Dieselpartikelfilter Bauteilbeschreibung | 18.4.06 |
MOTOR 639.9 im TYP 454.0 mit CODE (K13) Dieselpartikelfilter
P14.40-2194-01
1 Dieselpartikelfilter (DPF)
Anordnung
Der DPF ist senkrecht vor dem Motor angeordnet.
Aufgabe
Der DPF filtert, speichert und verbrennt die Rußpartikel, die beim Verbrennungsvorgang entstehen.
Aufbau
Der DPF besteht aus einem keramischen Wabenfilterkörper aus Siliziumkarbid, der mit dem Edelmetall Platin beschichtet ist. Die Kanäle des DPFs sind wechselnd vorn und hinten geöffnet und durch die porösen Filterwände des Wabenfilterkörpers voneinander getrennt.

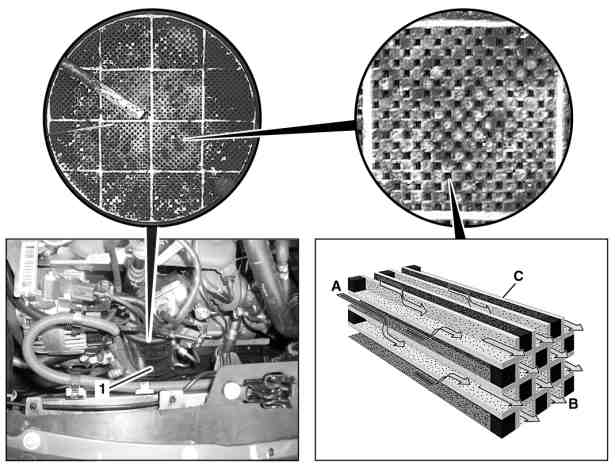

P14.40-2195-06
Funktion
1 Dieselpartikelfilter (DPF)
A Ungefiltertes Abgas
B Gefiltertes Abgas
C Filterwände
Das ungefilterte Abgas strömt in die nach vorn offenen Kanäle des DPFs ein und durchdringt die porösen Filterwände des keramischen Wabenfilterkörpers in die nach hinten offenen Kanäle.
Die Rußpartikel werden so im Wabenfilterkörper des DPFs zurückgehalten und während der Regenerationsphase verbrannt.
