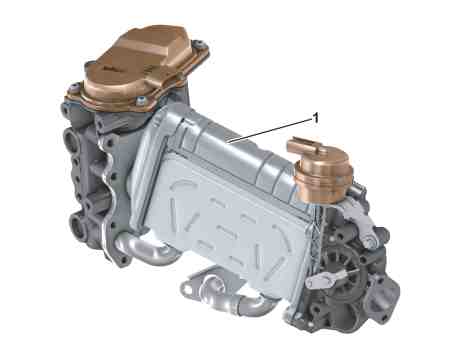

1 | Abgasrückführkühler Hochdruck |
P14.20-2442-81
Übersicht
Dieses Dokument enthält Informationen zu:
Allgemeines
Funktion
Allgemeines
Der Abgasrückführkühler kühlt ein Teil der rückgeführten Abgase von einer Temperatur von ca. 650 °C auf eine Temperatur von ca. 170 °C herunter. Dadurch fällt die Abgasrückführrate höher und die Stickoxid-Emission geringer aus.
Die Temperaturabsenkung bewirkt eine höhere Dichte der Abgase, ohne die Partikelzahl zu erhöhen.
Funktion
Der Abgasrückführkühler besteht aus einem länglichen kastenförmigen Gehäuse, in dem sich eine von Kühlkanälen durchzogene Abgaskammer befindet.
Kühlmittel umströmt das Abgasrückführkühlergehäuse.
Das vom Abgaskrümmer kommende Abgas strömt durch den Abgaseingang in die Abgaskammer. Das Abgas durchströmt diese und gelangt so durch den Abgasausgang in Richtung Ladeluftrohr, wo es zusammen mit der aufgeladenen Frischluft der Verbrennung zugeführt wird.
Die Kanäle im Inneren des Abgasrückführkühlers durchströmen diesen permanent mit Kühlmittel aus dem Kühlmittelkreislauf des Motors. Die Kühlmittel-Sammelleiste führt das Kühlmittel dann über die Kühlmittel-Sammelleiste zum Motor zurück. Die Wärmeübertragung zwischen den Kühlkanälen und der Abgaskammer kühlt die Abgase ab.
