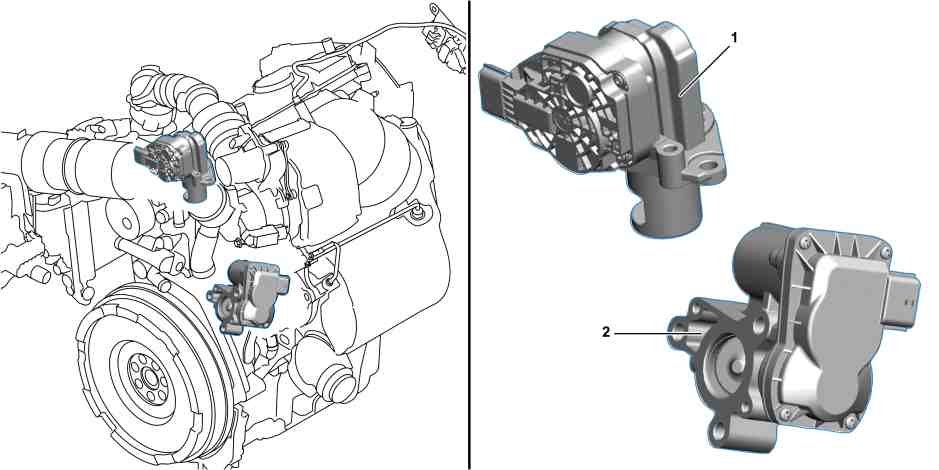

P14.20-2437-79
Beispielhafte Darstellung |
1 | Abgasrückführstellglied Niederdruck | 2 | Abgasrückführstellglied Hochdruck |
Übersicht
Dieses Dokument enthält Informationen zu:
Allgemeines
Anordnung
Funktion
Allgemeines
Die Abgasrückführsteller für Hochdruck und Niederdruck steuern die Abgasströme, die zur Reduzierung der Stickoxidemission in das Ansaugluftsystem des Motors geleitet werden. Die Abgasrückführsteller sind zum Schutz vor thermischer Überbelastung in den Kühlmittelkreislauf des Motors integriert.
Anordnung
Das Abgasrückführstellglied Niederdruck befindet am Verbrennungsmotor zusammen mit dem Abgasrückführkühler nach dem Abgasturbolader.
Das Abgasrückführstellglied Hochdruck befindet sich am Verbrennungsmotor zusammen mit dem Abgasrückführkühler vor dem Abgasturbolader.
Funktion
Die Abgasrückführsteller umfassen Abgasrückführstellglieder in Form von Klappenventilen und elektrischen Stellmotoren. Bei Öffnung der Klappenventile werden die Abgasströme bedarfsgerecht in das Ansaugluftsystem zurückgeführt. Je Abgasrückführsteller kühlt ein im Kühlmittelkreislauf integrierter Abgasrückführkühler die Abgase auf dieser Strecke.
Die Abgasrückführsteller für Hochdruck und Niederdruck steuern mittels eines elektrischen Stellmotor bedarfsgerecht das Öffnen der Abgasrückführstellglieder.
Im unbetätigten Zustand hält eine Feder im jeweiligen Drehmagnet der Abgasrückführstellglieder die Abgasrückführstellglieder geschlossen.
Zur Regelung und Diagnose der Abgasrückführung übermitteln die Hallsensoren der Abgasrückführstellglieder die Drehmagnetenposition und den Öffnungsquerschnitt der Abgasrückführstellglieder zum Steuergerät Verbrennungsmotor.
Durch die individuelle Ansteuerung der Stellmotoren durch das Steuergerät Verbrennungsmotor verändert das Abgasrückführstellglied den Strömungsquerschnitt des jeweiligen Kanals, durch den das zurückgeführte Abgas strömt.
