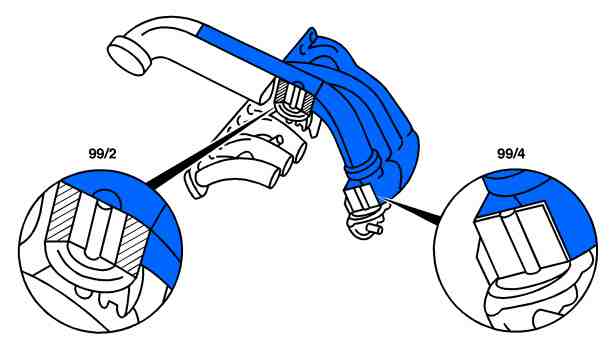

P14.20-0218-75
Leerlaufdrehzahl bis 2550 100/min: Resonanzklappe-Saugleitung (99/2) und Resonanzklappe-Saugrohr (99/4) geschlossen.
Die Schwingungen der Luftsäule reichen bis zur Druckregelklappe.

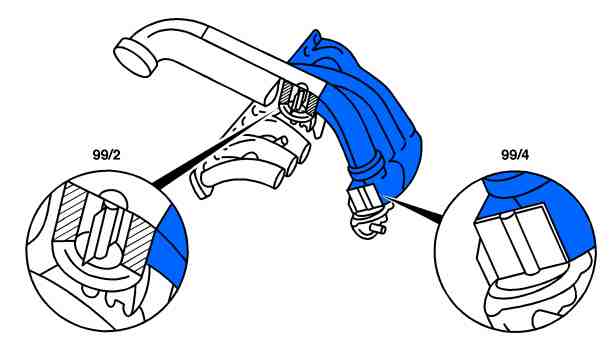

P14.20-0219-75
Ab 2550100/min bis 3350100/min: Resonanzklappe-Saugleitung (99/2) geöffnet und Resonanzklappe-Saugrohr (99/4) geschlossen.
Die Schwingungen der Luftsäule reichen bis zur Resonanzklappe-Saugleitung

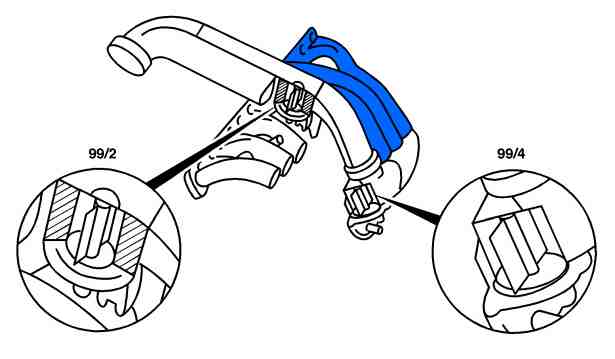

P14.20-0220-75
Ab 3350100/min Resonanzklappe-Saugleitung (99/2) und Resonanzklappe-Saugrohr (99/4) geöffnet.
Die Schwingungen der Luftsäule reichen bis zum Anschlag der Schwingrohre.
P14.20-0221-01
Md Motordrehmoment
n Motordrehzahl
a Resonanzklappe-Saugleitung öffnet, Resonanzklappe-Saugrohr geschlossen
b Resonanzklappe-Saugleitung geöffnet, Resonanzklappe-Saugrohr öffnet
c Ohne Register-Ansaugsystem
Referenzierte Dokumente
- gf0705p3156h Umschaltventile Resonanz-Saugrohr/Saugleitung Anordnung/Aufgabe/Aufbau/Funktion
