Übersicht Systembauteile Elektrofahrzeug

GF08.00-S-9999TRE

Übersicht Systembauteile Elektrofahrzeug

22.11.2019

Typ

447.6/7

mit Code ME0 (Elektromotor 85 kW)

Gesamtvernetzung, Übersicht

A1/1

Steuergerät Kombiinstrument (KI)

N33/8

Steuergerät Batterieheizung

A2/18

Antennenverstärker FM, AM

N41

Steuergerät Becker® MAP PILOT (mit Code E1N (Becker MAP PILOT))

A9/6

Elektrischer Kältemittelverdichter

N62

Steuergerät Parktronic (PTS) (mit Code EZ8 (PARKTRONIC))

A67/2

Innenspiegel automatisch abblendbar/Spiegeltaxameter (mit Code F72 (Außen- und Innenspiegel automatisch abblendbar))

N68

Steuergerät elektrische Servolenkung (ES)

A76

Reversibler Gurtstraffer vorn links (mit Code JP1 (PRE­SAFE))

N69/3

Steuergerät Vordertür links

A76/1

Reversibler Gurtstraffer vorn rechts (mit Code JP1 (PRE­SAFE))

N69/4

Steuergerät Vordertür rechts

A79/3

Steuergerät Elektrische Maschine

N69/6

Steuergerät Schiebetür rechts (E-LSTR) (mit Code T55 (Elektrische Betätigung für Schiebetür rechts))

B38/1

Lichtsensor (mit Code LA2 (Fahrlicht-Assistent und Code JF1 (Regensensor)))

N69/7

Steuergerät Schiebetür links (E-LSTL) (mit Code T56 (Elektrische Betätigung für Schiebetür links))

B38/2

Feuchtesensor/Lichtsensor/Regensensor (mit Code LA2 (Fahrlicht-Assistent) ohne Code JF1 (Regensensor))

N70

Steuergerät Dachbedieneinheit (DBE)

B44/1

Sensor Innenraumschutz (bei Typ 447.6)

N72/1

Steuergerät Oberes Bedienfeld (OBF)

B84/3

Steuergerät Rückfahrkamera (RFK) (mit Code FR8 (Rückfahrkamera) und Code W65 (Heckklappe))

N73

Steuergerät Elektronisches Zündschloss (EZS)

B84/10

Steuergerät Rückfahrkamera Hecktür (RFK) (mit Code FR8 (Rückfahrkamera) und Code W50 (Hecktür zweiflügelig 180 Grad ohne Fenster) oder mit Code W54 (Rückwandtür zweiflügelig 270 Grad))

N74

Steuergerät Bedienfeld Fahrerassistenzsysteme (mit Code EZ8 (PARKTRONIC))

B95

Batteriesensor

N80

Steuergerät Mantelrohrmodul (MRM)

B161/5

Druck- und Temperatursensor Kühler

N82/2

Steuergerät Batteriemanagementsystem

B161/6

Druck- und Temperatursensor Kondensator

N83/3

Steuergerät DC/DC-Wandler

G1/18

Hochvoltbatterie 1

N83/11

Wechselstromladegerät für Hochvoltbatterie

G1/27

Hochvoltbatterie 2

N87/2

Radio (Audio) (mit Code EN6 (Audio 10) oder Code EN7 (Audio 15))

G1/28

Hochvoltbatterie 3

N88/1

Steuergerät Reifendruckkontrolle (RDK) (mit Code RY2 (Reifendruckkontrolle))

H3/1

Alarmsirene mit Zusatzbatterie (mit Code FY1 (Diebstahlschutz-Paket))

N110

Steuergerät Weight Sensing System (WSS) (mit Code SK5 (Automatische Beifahrer-Airbagabschaltung))

H4/16

Soundgenerator

N112/9

Steuergerät HERMES (mit Code JH3 (Kommunikationsmodul (LTE) für digitale Dienste))

M13/15

Elektrische Zusatz-Wasserpumpe

N127

Steuergerät Antriebsstrang

M75/16

Kühlmittelpumpe Niedertemperatur-Kreis 1

N144

Steuergerät Kameraabdeckung (KAB) (mit Code FR8 (Rückfahrkamera) und Code W65 (Heckklappe))

M75/17

Kühlmittelpumpe Niedertemperatur-Kreis 2

S22/1

Schalter elektrische Sitzeinstellung Fahrer (mit Code H16 (Sitzheizung für Fahrer) und Code SF1 (Fahrersitz elektrisch einstellbar))

M91

Elektrischer Lüfter

S22/2

Schalter elektrische Sitzeinstellung Beifahrer (mit Code H15 (Sitzheizung für Beifahrer) und Code SF2 (Beifahrersitz elektrisch einstellbar))

N2/18

Steuergerät Supplemental Restraint System (SRS)

S47

Türbedienfeld Fahrer

N10/1

Steuergerät Signalerfass- und Ansteuermodul (SAM)

S48

Schalter elektrischer Fensterheber Beifahrer

N26/6

Steuergerät Einbruch-Diebstahl-Warnanlage (EDW) (mit Code FY1 (Diebstahlschutz-Paket))

S98

Steuer- und Bediengerät Klimaanlage (KLA­V&KLA-H)

N30/4

Steuergerät Elektronisches Stabilitäts-Programm (ESP)

S203

Schaltergruppe Sitzklimatisierung links (mit Code H16 (Sitzheizung für Fahrer) ohne Code SF1 (Fahrersitz elektrisch einstellbar))

N32/2

Steuergerät Sitzheizung/-belüftung (mit Code H16 (Sitzheizung für Fahrer))

S203/1

Schaltergruppe Sitzklimatisierung rechts (mit Code H15 (Sitzheizung für Beifahrer) ohne Code SF2 (Beifahrersitz elektrisch einstellbar))

N32/5

Steuergerät Sitzeinstellung mit Memory Fahrer (mit Code SF1 (Fahrersitz elektrisch einstellbar))

X11

Diagnosekupplung

N32/6

Steuergerät Sitzeinstellung mit Memory Beifahrer (mit Code SF2 (Beifahrersitz elektrisch einstellbar))

Y16/10

Umschaltventil Kondensatvermeidung

N33/7

Steuergerät Hochvolt PTC-Heizer

Y19/17

Expansionsventil

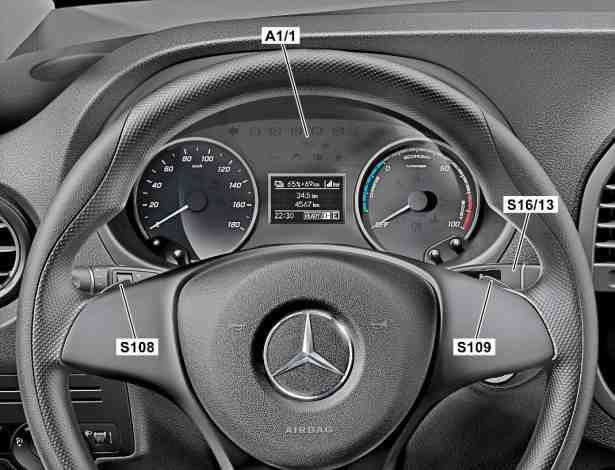

Cockpit, Übersicht

A1/1

Steuergerät Kombiinstrument (KI)

S108

Taster Rekuperationsstufen (-)

S109

Taster Rekuperationsstufen (+)

S16/13

DIRECT SELECT Wählhebel

Fahrzeugsteckdose, Übersicht

X58/23

Steckdose Einspeisung 230 V

41

Klappe Fahrzeugsteckdose

43

Abdeckkappe

44

Abdeckung manuelle Steckernotentriegelung

Hochvoltkomponenten

A9/6

Elektrischer Kältemittelverdichter

N33/8

Steuergerät Batterieheizung

A79/1

Elektrische Maschine

N83/3

Steuergerät DC/DC-Wandler

A79/3

Steuergerät Elektrische Maschine

N83/11

Wechselstromladegerät für Hochvoltbatterie

G1/18

Hochvoltbatterie 1

N116/5

Modul Hochvoltverteiler 1

G1/27

Hochvoltbatterie 2

N116/10

Modul Hochvoltverteiler 2

G1/28

Hochvoltbatterie 3

X58/23

Steckdose Einspeisung 230 V

N33/7

Steuergerät Hochvolt PTC-Heizer

Bauteilübersicht

12

Kondensator

N83/3

Steuergerät DC/DC-Wandler

13

Verdampfer/Wärmetauscher

N83/11

Wechselstromladegerät für Hochvoltbatterie

A9/6

Elektrischer Kältemittelverdichter

N116/5

Modul Hochvoltverteiler 1

M56

Elektrische Unterdruckpumpe

Y16/10

Umschaltventil Kondensatvermeidung

Elektrischer Antriebsstrang

1

Getriebe

A79/1

Elektrische Maschine

A79/3

Steuergerät Elektrische Maschine

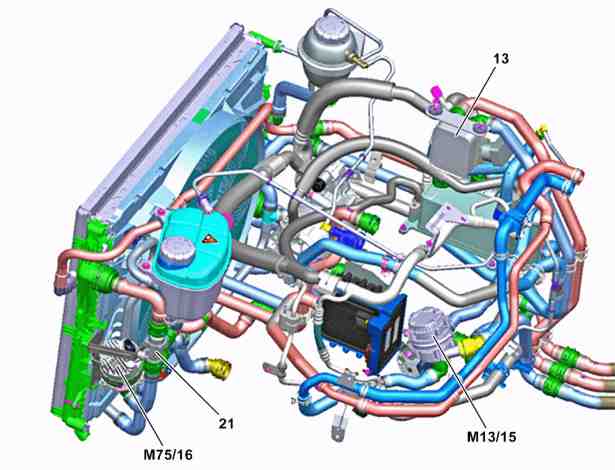

Thermomanagement, Übersicht

13

Verdampfer/Wärmetauscher

21

Thermostatventil Niedertemperatur-Kreis 1

M13/15

Elektrische Zusatz-Wasserpumpe

M75/16

Kühlmittelpumpe Niedertemperatur-Kreis 1

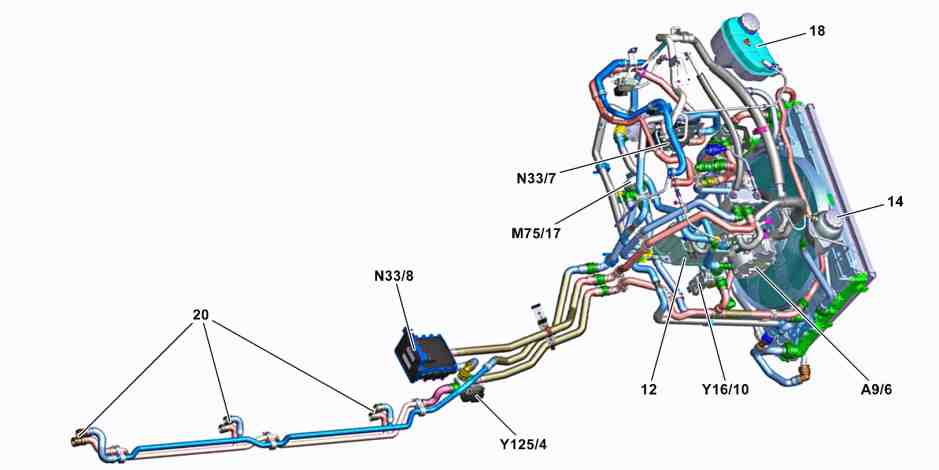

Thermomanagement, Übersicht

12

Kondensator

M75/17

Kühlmittelpumpe Niedertemperatur-Kreis 2

14

Ausgleichsbehälter Niedertemperatur-Kreis 1

N33/7

Steuergerät Hochvolt PTC-Heizer

18

Ausgleichsbehälter Niedertemperatur-Kreis 2

N33/8

Steuergerät Batterieheizung

20

Kühlmittelleitungen Hochvoltbatterien

Y16/10

Umschaltventil Kondensatvermeidung

A9/6

Elektrischer Kältemittelverdichter

Y125/4

Umschaltventil Batterie Niedertemperatur-Kreislauf

Kondensator

11

Trockner

12

Kondensator

B161/6

Druck- und Temperatursensor Kondensator

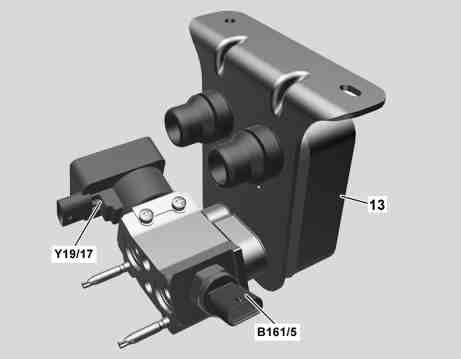

Verdampfer/Wärmetauscher

13

Verdampfer/Wärmetauscher

B161/5

Druck- und Temperatursensor Kühler

Y19/17

Expansionsventil

Umschaltventil Kondensatvermeidung

Y16/10

Umschaltventil Kondensatvermeidung

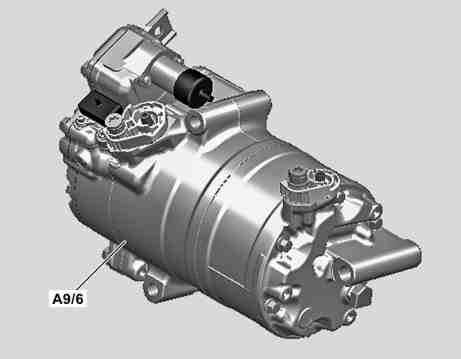

Elektrischer Kältemittelverdichter

A9/6

Elektrischer Kältemittelverdichter

Elektrische Zusatz-Wasserpumpe

M13/15

Elektrische Zusatz-Wasserpumpe

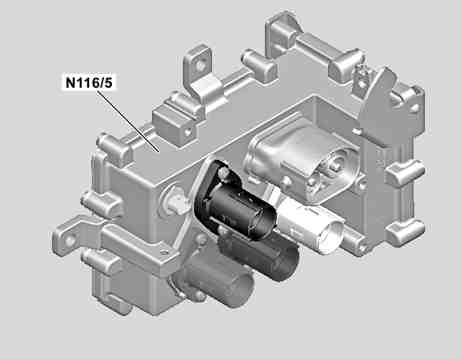

Modul Hochvoltverteiler 1

N116/5

Modul Hochvoltverteiler 1

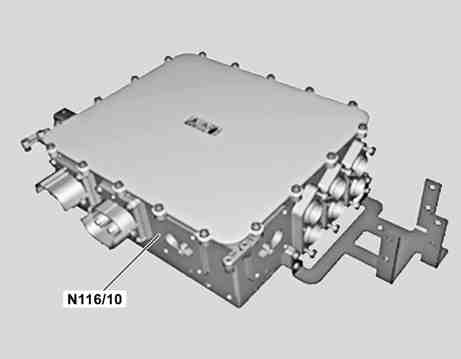

Modul Hochvoltverteiler 2

N116/10

Modul Hochvoltverteiler 2

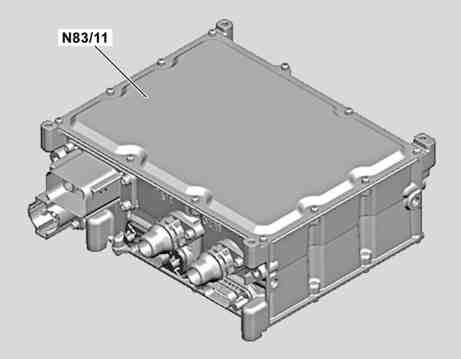

Wechselstromladegerät für Hochvoltbatterie

N83/11

Wechselstromladegerät für Hochvoltbatterie

Steuergerät DC/DC-Wandler

N83/3

Steuergerät DC/DC-Wandler

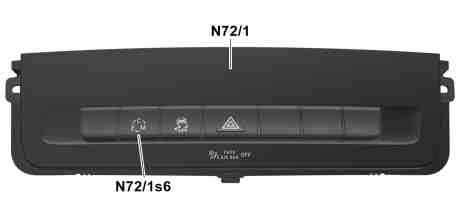

Steuergerät Oberes Bedienfeld (OBF)

N72/1

Steuergerät Oberes Bedienfeld (OBF)

N72/1s6

Taste Fahrprogramm

Soundgenerator

H4/16

Soundgenerator

Unterdruckversorgung

M56

Elektrische Unterdruckpumpe

Unterdruckversorgung, Übersicht

31

Bremskraftverstärker

33

Unterdruckleitung

M56

Elektrische Unterdruckpumpe

Heizung Fahrzeuginnenraum

N33/7

Steuergerät Hochvolt PTC-Heizer

Heizung Hochvoltbatterien

N33/8

Steuergerät Batterieheizung

Elektromotor Bauteilbeschreibung

GF08.10-S-1000TRE

Inhaltsverzeichnis Funktionsbeschreibung Elektrofahrzeug

GF08.00-S-0999TRE
