Turbinendrehzahlsensor Anordnung/Aufgabe

Typ gf · Thema 07.04 · Version 0100 · 2019-09-06

Gültig für: Motor 460.9 im Typ 934, 938 mit Code MS5 (BlueTec 5) Motor 460.9 im Typ 963, 964 mit Code M5S (Motorausführung Euro V, Export)'

Einordnung

Funktionsgruppe 1 Motor › 07 Gemischaufbereitung › 07.04 Geber, Fühler, Sensoren — Baureihe 460 (Baumuster 9**) · Baureihe 934 · Baureihe 938 · Baureihe 963 · Baureihe 964

GF07.04-B-5050A

Turbinendrehzahlsensor Anordnung/Aufgabe

25.08.2019

Motor

460.9 im Typ 934, 938

mit Code MS5 (BlueTec 5)

Motor

460.9 im Typ 963, 964

mit Code M5S (Motorausführung Euro V, Export)

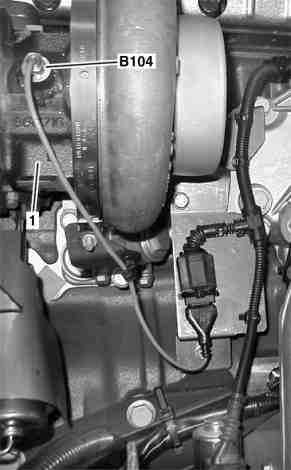

Turbinendrehzahlsensor Anordnung/Aufgabe

1

Abgasturbine

B104

Turbinen-Drehzahlsensor

W07.04-1024-03

Anordnung des Turbinen-Drehzahlsensors

Der Turbinen-Drehzahlsensor (B104) ist im Abgasturbinengehäuse (1) eingebaut.

Aufgabe des Turbinen-Drehzahlsensors

Der Turbinen-Drehzahlsensor (B104) dreht die Turbinenwelle und induziert eine Signalspannung. Diese wird vom Turbinen-Drehzahlsensor (B104) zum MR/PLD-Steuergerät geleitet.
