Änderung: Hinweis für Fahrzeuge mit Beifahrer-Airbag zugefügt.
Einbauanleitung
Kindersicherungseinrichtungen 91.1
Typ 129
Folgende Kindersicherungseinrichtungen werden von uns derzeit empfohlen:
Baby Safe der Firma Britax Römer für Kinder bis 9 Monate.
Kindersitz Peggy der Firma Britax Römer für Kinder von 9 Monaten bis 31/2 Jahren.
Kindersicherungseinrichtung Vario der Firma Britax Römer für Kinder von 3 bis 7 Jahren.
Kindersitz Toppy der Firma Autoflug für Kinder ab 31/2 Jahren bis zu einer Körpergröße von 140 cm.
Die Montage ist auch in der beiliegenden Einbau- und Gebrauchsanweisung des Herstellers beschrieben.
Hinweis
Bei Fahrzeugen mit Beifahrer-Airbag muß der Beifahrersitz bei allen Kindersicherungseinrichtungen
in die hinterste Sitzposition gebracht werden, der Kindersitz Baby Safe darf nicht montiert werden.
Die Einbauanleitung ist in folgende Abschnitte unterteilt:
Befestigung mit serienmäßigem Automatik-Sicherheitsgurt
A. Baby Safe
B. Kindersitz Peggy
C. Kindersicherungseinrichtung Vario
D. Kindersitz Toppy
Befestigung mit Beckengurt
Hinweis
Nur in Verbindung mit SA Notsitze.
Werden Personen im Fond befördert, muß mit aufgestelltem Überrollbügel gefahren werden (siehe Betriebsanleitung).
E. Baby Safe
F. Kindersitz Peggy
G. Kindersicherungseinrichtung Vario
H. Teile-Bestell-Hinweis

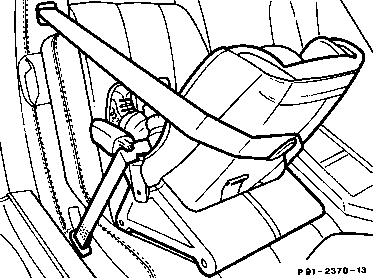

A. Baby Safe, Befestigung mit serienmäßigem Automatik-Sicherheitsgurt
1 Baby Safe entgegen der Fahrtrichtung auf den Beifahrersitz stellen.
2 Automatik-Sicherheitsgurt um Baby Safe legen.
3 Schloßzunge in das Sicherheitsgurtschloß einrasten und Gurtband spannen.

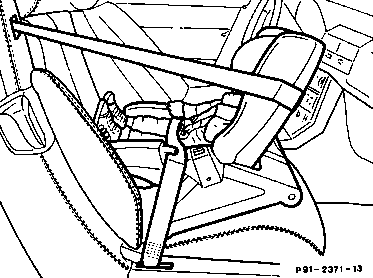

B. Kindersitz Peggy, Befestigung mit serienmäßigem Automatik-Sicherheitsgurt
1 Kindersitz Peggy auf den Beifahrersitz stellen. Sicherheitsgurt (Becken und Schulterteil) durch die schlitzförmige Aussparung am Polstertisch führen.
2 Schloßzunge in das Sicherheitsgurtschloß einrasten und Gurtband spannen.

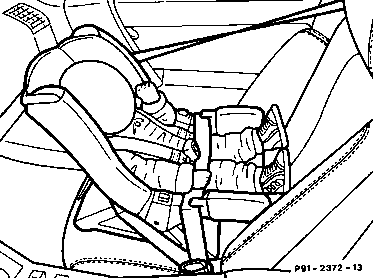

C. Kindersicherungseinrichtung Vario, Befestigung mit serienmäßigem Automatik-Sicherheitsgurt
1 Sicherungseinrichtung auf den Beifahrersitz stellen. Sicherheitsgurt (Becken und Schulterteil) durch die schlitzförmige Aussparung am Polstertisch führen.
2 Schloßzunge in das Sicherheitsgurtschloß einrasten und Gurtband spannen.

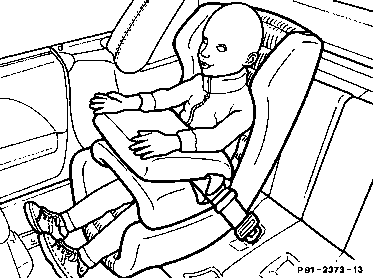

D. Kindersitz Toppy, Befestigung mit serienmäßigem Automatik-Sicherheitsgurt
1 Kindersitz Toppy auf den Beifahrersitz stellen.
2 Sitzkissen und Kind werden durch den angelegten Automatik-Sicherheitsgurt gesichert.
E. Kindersicherungseinrichtung Baby Safe Befestigung mit Beckengurt
1 Baby Safe entgegen der Fahrtrichtung auf den Notsitz stellen.
2 Beckengurt einlegen.
3 Beckengurt in das Gurtschloß einrasten und spannen.
4 Beifahrersitz so weit zurückfahren, daß Baby Safe an Rückenlehne anliegt (Pfeil).
F. Kindersitz Peggy, Befestigung mit Beckengurt
1 Kindersitz auf den Notsitz stellen.
2 Beckengurt durch die schlitzförmige Aussparung am Polstertisch führen.
3 Beckengurt in das Gurtschloß einrasten und spannen.
G. Kindersicherungseinrichtung Vario, Befestigung mit Beckengurt
1 Sicherungseinrichtung auf den Notsitz stellen.
2 Beckengurt durch die schlitzförmige Aussparung am Polstertisch führen.
3 Beckengurt in das Gurtschloß einrasten und spannen.
H. Teile-Bestell-Hinweis
Die zum Einbau benötigten Teile sind folgenden Ersatzteil-Unterlagen zu entnehmen:
Baby Safe | |
Kindersitz Peggy | Katalog für Pkw- und |
Kindersicherungseinrichtung Vario | Geländewagenzubehör |
Kindersitz Toppy | |
Lieferzuständig: Werk 60 (ZZL Wörth)
