86.01 - Einbauanleitung Feuerlöscher Typ 129

 

Einbauanleitung

Feuerlöscher 86.1

Typ 129

Die Halterung für den Feuerlöscher wird mit einem Befestigungswinkel an den Fahrersitzkissenrahmen des linken Fahrersitzes bei Linkslenker-Fahrzeugen bzw. rechten Fahrersitzes bei Rechtslenker-Fahrzeugen montiert.

1 Fahrersitzkissen ausbauen (91-055).

2 Befestigungsklispe (7) an Abdeckung Kissenrahmen aushebeln.

3 Abdeckung Kissenrahmen aushängen (Pfeile).

4 Befestigungswinkel (1) an Fahrersitzkissenrahmen anschrauben. Die beiden Befestigungslöcher (Pfeile) am Fahrersitzkissenrahmen sind serienmäßig vorhanden.

5 Steckklipsmutter (3) am Befestigungswinkel montieren.

1 Befestigungswinkel

2 Schraube

3 Steckklipsmutter

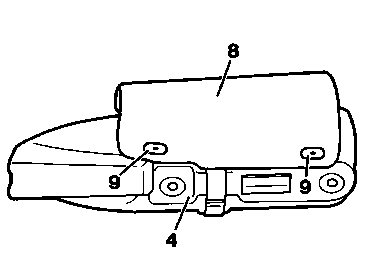

6 Abdeckung mit Stopfen an Halterung befestigen.

4 Halterung

8 Abdeckung

9 Stopfen

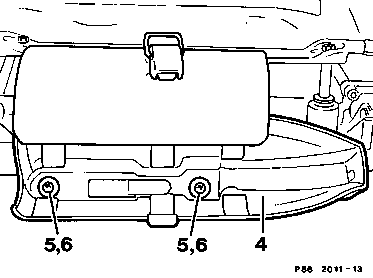

7 Halterung des Feuerlöschers am Befestigungswinkel anschrauben.

4 Halterung

5 Schraube B 4,816

6 Blechsenkscheibe

8 Befestigungslöcher für die neue Abdeckung Kissenrahmen einbringen (Maße siehe entfallende Abdeckung).

9 Abdeckung Kissenrahmen einhängen (Pfeile) und Befestigungsklispe (7) eindrücken.

10 Fahrersitzkissen wieder einbauen.

11 Feuerlöscher in der Halterung befestigen.

4 Verschluß der Halterung

10 Feuerlöscher

Teile-Bestell-Hinweis

Die zum Einbau benötigten Teile sind folgenden Ersatzteil-Unterlagen zu entnehmen:

Lieferzuständig: Werk 06 (ZEG Germersheim)
