80.02 - Einbauanleitung Infrarot-Fernbedienung für Zentralverriegelung Innenausstattung/Drehfallenschalter/Empfängereinheit/Leitungssätze/komplettieren Typ 140 LL

 

Änderung: Entfall Drehfallenschalter

Einbauanleitung

Infrarot-Fernbedienung für Zentralverriegelung 80.2

Typ 140 Linkslenker (außer Coupé)

Hinweis: Diese Einbauanleitung ist gültig für den Teilesatz 140 890 32 73 bzw. 140 890 33 73

Die Einbauanleitung ist in folgende Abschnitte unterteilt:

A. Innenausstattung ausbauen

B. Empfängereinheit Vordertür links (A26/1), Vordertür rechts (A26/2), Heckdeckel (A26/3) einbauen

C. Leitungssätze einbauen

D. Schloßnußschalter trennen

E. Fahrzeug komplettieren

F. Leitungssätze

G. Teile-Bestell-Hinweis

P80-5221-55

Sonderwerkzeuge

Handelsübliche Werkzeuge

A. Innenausstattung ausbauen

1 Beide Türbeläge vorn ausbauen (72-100).

2 Lautsprecher in beiden Vordertüren ausbauen (82-7845).

3 Alle Seitenscheiben schließen.

4 Beide Vordersitze ausbauen (91-100),

(91-110).

5 Fondsitzbank bzw. rechtes Fondsitzkissen ausbauen (91-170).

6 Masseleitung an der Batterie abschließen.

7 Mittelkonsole ausbauen (68-200).

8 Luftkanal unter Mittelkonsole ausbauen.

9 Türkantenschutz an allen Türen abnehmen.

10 Alle Türeinstiegsschienen ausbauen.

11 Abdeckung Leitungsschacht auf Radlauf hinten rechts ausbauen.

12 Vorderwandsäulenverkleidung links und rechts ausbauen.

13 Mittelsäulenverkleidung links und rechts ausbauen (68-470).

14 Hutze für Luftaustritt Fondfußraum links und rechts ausbauen.

15 Fondbodenbelag ausbauen.

16 Luftkanal für Luftaustritt Fondboden links, rechts ausbauen.

17 Leitungsschächte für elektrische Leitungen entlang der Querträger, sowie über Getriebetunnel öffnen.

18 Lampenträger der beiden Heckleuchten abschließen und aushängen.

19 Im Kofferraum rechte Seitenverkleidung und Heckmittelstückverkleidung ausbauen.

Bei Fahrzeugen ohne eine der folgenden Sonderausstattungen sind die Ziffern 20-21 durchzuführen

 EDW (Code 551)

 Fahrermemory (Code 241)

 Airbag mit Gurtstraffer (Code 291, 442)

 Reiserechner (Code 245)

 Zusatzheizung (Code 228)

20 Bodenbelag vorn rechts ausbauen.

21 Vordere Abdeckung unter Instrumententafelunterteil rechts ausbauen, dazu Entriegelungsschrauben (Pfeile) um 90° nach links drehen.

B. Empfängereinheit Vordertür links (A26/1), Vordertür rechts (A26/2), Heckdeckel (A26/3) einbauen

1 Türgriff Vordertür links ausbauen.

2 Schließzylinder aus der Lagerplatte links und rechts ausbauen und in die Lagerplatte für Infrarot-Fernbedienung einbauen dazu 4 Innensechskantschrauben (5) heraus-/hineindrehen.

5 Innensechskantschrauben
(Unterseite spiegelbildlich)

3 Abdeckkappe in Schließzylinder Fahrertüre einrasten.

4 Türgriff mit Empfängereinheit Infrarot-Fernbedienung Vordertüren (A26/1, A26/2) in Lagerplatten einbauen (80-430).

5 Heckdeckelschloß ausbauen, dabei elektrische Anschlüsse nicht trennen.

6 Blende für Empfängereinheit Infrarot-Fernbedienung Heckdeckel aus Leuchtband ausclipsen, dazu Rastnase (Pfeil) drücken.

7 Empfängereinheit Infrarot-Fernbedienung Heckdeckel (A26/3) auf Schloßkörper aufschieben, bis Rastnase des Empfängers (Pfeil) einrastet.

C. Leitungssätze einbauen

Hinweise

Sämtliche Leitungssätze sind mit vorhandenen bzw. neuen Leitungsbändern und Clipsen zu befestigen.

Bei Fahrzeugen mit EDW und/oder Servoschließung sind vorhandene Leitungen in den Kupplungen der Türtrennstellen in die Kupplungen des Leitungssatzes Infrarot-Fernbedienung wie nachfolgend beschrieben umzusetzen.

 Gewebe-Isolierung zurückschieben.

 Kupplungsgehäuse mit 2 Schraubendrehern aufweiten und Kupplungsinnenteil entriegeln.

a Kupplung entriegelt

b Kupplung verriegelt

 Leitung mit Ausdrückwerkzeug entriegeln und aus Kupplungsgehäuse ziehen.

 Leitung in das entriegelte neue Kupplungsgehäuse umsetzen und Kupplungsgehäuse verriegeln.

Infrarot-Leitungssatz in Rahmenbodenanlage einlegen

P80-5222-55

Rahmenbodenanlage, farbliche Kabelaustrittskennzeichnung

 Fahrtrichtung

1 gelb 3 orange

2 rot 4 weiß

1 Leitungssatz nach Farbmarkierungen (siehe Bild) in Rahmenbodenanlage einlegen. Leitungssatz hinten rechts (Farbmarkierung gelb) entlang den bestehenden Leitungssätzen in den Kofferraum verlegen.

2 Sicherungsdose F4 lösen.

3 Schwarz/gelbe Leitung auf Sicherungsausgang F4-2 stecken.

4 Rote Leitung auf Sicherungsausgang F4-15 stecken.

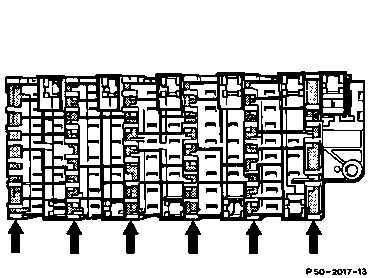

F4 Sicherungsdose 17fach, im Kofferraum

Hinweis

Zum Aufstecken der Kupplungen auf die Sicherungsausgänge die entsprechenden Verriegelungsschieber an der Sicherungsdose in Pfeilrichtung drücken.

5 Braune Leitung mit Kabelschuh an der Massestelle W7/1 anschließen.

6 5polige Kupplung entlang der vorhandenen Leitungssätze in das Heckmittelstück verlegen.

7 Sicherungsdose F4 befestigen.

8 6polige Kupplung (Farbmarkierung rot) zur Pneumatischen Steuereinheit (A37) legen und auf Stecker (C) aufstecken.

9 Bei Fahrzeugen an denen die Türtrennstellen Kammer F und G links (X35/1), rechts (X35/2) vorhanden sind, diese abschrauben.

10 Vorhandene 10polige Kupplung aus Kammer (F) der Türtrennstelle vorn rechts (X35/2) entriegeln, abziehen und Leitung ausdrücken. Blau/ gelbe Leitung in Kammer (7) des neuen Kupplungsgehäuses des Infrarot-Leitungssatzes einsetzen.

X35/1 Türtrennstelle vorn links

X35/2 Türtrennstelle vorn rechts (spiegelbildlich)

11 Vorhandene 10polige Kupplung aus Kammer (F) der Türtrennstelle vorn links (X35/1) entriegeln, abziehen und Leitung ausdrücken. Grüne Leitung in Kammer (7) des neuen Kupplungsgehäuses des Infrarot-Leitungssatzes einsetzen.

12 10polige Kupplung (Farbmarkierung orange) zur Türtrennstelle vorn rechts (X35/2) legen, von unten in Kammer (F) einsetzen und verriegeln.

X35/1 Türtrennstelle vorn links

X35/2 Türtrennstelle vorn rechts (spiegelbildlich)

Fahrzeuge ohne EDW (Code 551)

13 10polige Kupplung (Farbmarkierung weiß) zur Türtrennstelle vorn links (X35/1) legen, von unten in Kammer (F) einsetzen und verriegeln.

Fahrzeuge mit EDW (Code 551)

14 Vorhandene 10polige Kupplung in Kammer (F) der Türtrennstelle vorn links (X35/1) entriegeln und abziehen. Braun/gelbe Leitung ausdrükken.

15 Braun/gelbe Leitung aus Kupplungsgehäuse des Infrarot-Leitungssatzes ausdrücken.

16 Beide braun/gelbe Leitungen in neue Kontaktbuchse einsetzen. Leitungen und Kontaktbuchse durch Crimp-Grip Zange miteinander verbinden. Kontaktbuchse in Kammer (6) des neuen Kupplungsgehäuses des Infrarot-Leitungssatzes einsetzen.

Alle Fahrzeuge

17 2polige Kupplung (X35/35) mit braun/grauer Leitung zurückbinden.

Bei Fahrzeugen ohne eine der folgenden Sonderausstattungen sind die Ziffern 18-30 durchzuführen.

 EDW (Code 551)

 Fahrermemory (Code 241)

 Airbag mit Gurtstraffer (Code 291, 442)

 Reiserechner (Code 245)

 Zusatzheizung (Code 228)

18 Deckel der Modulbox abschrauben.

19 Steuergeräte mit Sonderwerkzeug,
Teil-Nr. 140 589 01 33 00, aus Modulbox aushebeln.

20 Prüfkupplungshalter (7) abschrauben.

21 Gehäuseschrauben der Modulbox lösen und diese anheben.

22 Zusätzliches Prüfkupplungssegment (X11/4) vom Fahrgastraum in die Modulbox einziehen.



Darauf achten, daß keine Leitungen, die zu den einzelnen Steuergerätekupplungen führen, beschädigt werden.

23 Zusätzliches Prüfkupplungssegment (X11/4) in Halter einsetzen.

24 Gehäuseschrauben der Modulbox festschrauben.

25 Prüfkupplungshalter (7) festschrauben.

26 Steuergeräte gemäß Farbkennzeichnung in Modulbox einsetzen.

27 Deckel der Modulbox aufschrauben.

28 1polige Kupplung (Farbmarkierung orange) in Kammer (5) des entriegelten Kupplungsgehäuses der Zwischensteckverbindung Diagnose/ Schlußlampenleitungssatzes (X11/15) einsetzen.

29 Kupplungsgehäuse Zwischensteckverbindung Diagnose/Schlußlampenleitungssatz (X11/15) verriegeln und mit Leitungssatz Sonderausstattung/Diagnose verbinden.

30 Kupplungsgehäuse Zwischensteckverbindung Diagnose/Schlußlampenleitungssatz (X11/15) auf Kupplungsträger aufstecken.

Bei Fahrzeugen mit einer der folgenden Sonderausstattungen sind die Ziffern 31-40 durchzuführen.

 EDW (Code 551)

 Fahrermemory (Code 241)

 Airbag mit Gurtstraffer (Code 291, 442)

 Reiserechner (Code 245)

 Zusatzheizung (Code 228)

31 Kupplungsgehäuse Zwischensteckverbindung Diagnose/Schlußlampenleitungssatz (X11/15) von Kupplungsträger abziehen.

32 1polige Kupplung (Farbmarkierung orange) in Kammer (5) des entriegelten Kupplungsgehäuses der Zwischensteckverbindung Diagnose/ Schlußlampenleitungssatz (X11/15) einsetzen und verriegeln.

33 Kupplungsgehäuse Zwischensteckverbindung Diagnose/Schlußlampenleitungssatz (X11/15) auf Kupplungsträger aufstecken.

Fahrzeuge mit EDW (Code 551) und/oder Servoschließung (Code 883)

34 Vorhandene Türleitungssätze in den Türtrennstellen vorn links (X35/1), vorn rechts (X35/2) aus den Kammern (F) entriegeln und ausbauen.

X35/1 Türtrennstelle vorn links

X35/2 Türtrennstelle vorn rechts (spiegelbildlich)

Alle Fahrzeuge

35 Türleitungssatz links/rechts vom Fahrgastraum durch Vorderwandsäule in die Vordertür links/rechts einlegen.

36 Kupplung von oben in Kammer (F) der Türtrennstelle vorn links (X35/2), vorn rechts (X35/3) einsetzen und verriegeln.

X35/1 Türtrennstelle vorn links

X35/2 Türtrennstelle vorn rechts (spiegelbildlich)

37 Türtrennstelle Kammer (F) und (G) links (X35/1), rechts (X35/2) mit je zwei Schrauben (Pfeile) anschrauben.

38 Braune Leitung an Leitungsverbinder Masse Tür vorn links (X99/1), Tür vorn rechts (X99/2) anschließen.

X99/1 Leitungsverbinder Masse Tür vorn links

X99/2 Leitungsverbinder Masse Tür vorn rechts

(Lespiegelbildlich)

Fahrzeuge ohne Servoschließung (Code 883)

39 3polige Kupplung (S86/2) in Türleitungssatz Vordertür links zurückbinden.

Fahrzeuge ohne EDW (Code 551)

40 Kupplung (S47) in Türleitungssatz Vordertür links zurückbinden.

D. Schloßnußschalter trennen

P82-6726-13

1 Steckverbindung Schloßnußschalter Heck-deckel (S88/2x1) trennen und Kupplung (1) vom Schalter in Klammer (2) einclipsen, das andere Ende (3) abisolieren und in das Heckmittelstück legen.

2 Steckverbindung Schloßnußschalter (Pfeil) vom Fahrertür-, Beifahrertürschloß abziehen. Steckverbindung zurückbinden.

E. Fahrzeug komplettieren

1 Beide Vordertürgriffe einbauen (72-240), dabei 5polige Kupplung auf Empfängereinheit Infrarot-Fernbedienung Vordertür links (A26/1), rechts (A26/2) aufstecken.

Hinweis

Elektrische Leitung für Empfängereinheit Infrarot-Fernbedienung Vordertür links (A26/1), rechts (A26/2) in Halter (Pfeile) an Schloßabdeckung und in Halter (Pfeile) in Lagerplatte einclipsen.

2 Heckdeckelschloß einbauen, dabei 5polige Steckverbindung Empfängereinheit Infrarot-Fernbedienung Heckdeckel (6) stecken. Steckverbindung mit Klammer befestigen.

3 27polige Kupplung vom Infrarot-Leitungssatz auf Steuergerät Infrarot-Fernbedienung für Zentralverriegelung (N54) aufstecken.

4 Steuergerät Infrarot-Fernbedienung für Zentralverriegelung (N54) mit zwei Schrauben (Pfeile) an Stützstrebe rechts befestigen. Leitung mit Leitungsband sichern.

Fahrzeuge ohne EDW (Code 551) und/oder Fahrzeuge ohne Sitzheizung im Fond

(Code 872)

5 Sicherung 2 (7,5 Ampere) in Sicherungsdose F4 einsetzen.

Fahrzeuge ohne EDW (Code 551) und/oder Fahrzeuge ohne elektrische Fondkopfstützenverstellung (Code 223, 224)

6 Sicherung 15 (25 Ampere) in Sicherungsdose F4 einsetzen.

Alle Fahrzeuge

7 Masseleitung an der Batterie anschließen.

8 Elektrische Grundeinstellung des Tief-/Hoch-

laufs durchführen (82-605).

9 Funktionskontrolle nach Diagnose-Handbuch

Aufbau Band 1 durchführen.

10 Seitenscheiben absenken.

11 Masseleitung an der Batterie abschließen.

12 Im Kofferraum rechte Seitenverkleidung

und Heckmittelstückverkleidung einbauen.

13 Lampenträger der beiden Heckleuchten

anschließen und einhängen.

14 Luftkanal für Luftaustritt Fondboden links,

rechts einbauen.

15 Fondbodenbelag einbauen.

16 Hutze für Luftaustritt Fondfußraum links

und rechts einbauen.

17 Mittelsäulenverkleidung links und rechts

einbauen (68-470).

Bei Fahrzeugen ohne eine der folgenden

Sonderausstattungen sind die Ziffern 18-19

durchzuführen.

 EDW (Code 551)

 Fahrermemory (Code 241)

 Airbag mit Gurtstraffer (Code 291, 442)

 Reiserechner (Code 245)

 Zusatzheizung (Code 228)

18 Vordere Abdeckung unter

Instrumententafelunterteil rechts einbauen.

19 Bodenbelag vorn rechts einbauen.

Alle Fahrzeuge

20 Vorderwandsäulenverkleidung links und rechts einbauen.

21 Abdeckung Leitungsschacht auf Radlauf hinten rechts einbauen.

22 Türkantenschutz an allen Türen einbauen.

23 Alle Türeinstiegsschienen einbauen.

24 Luftkanal unter Mittelkonsole einbauen.

25 Mittelkonsole einbauen (68-200).

26 Beide Vordersitze einbauen (91-100),

(91-110).



Türeinstiegsschienen vor Beschädigungen schützen.

27 Fondsitzbank bzw. rechtes Fondsitzkissen einbauen (91-170).

28 Lautsprecher in den Vordertüren einbauen (82-7845).

29 Beide Türbeläge vorn einbauen (72-100).

30 Masseleitung an der Batterie anschließen.

31 Elektrische Grundeinstellung des Tief-/Hochlaufs durchführen (82-605).

32 Allgemeine elektrische Prüfung durchführen.

F. Leitungssätze

P80-5223-57

Leitungssatz Rahmenbodenanlage

Leitungssatz Vordertür links

P80-5224-53

Leitungssatz Vordertür rechts

Leitungssatz Sonderausstattung/Diagnose korrespondierend

G. Teile-Bestell-Hinweis

Die zum Einbau benötigten Teile sind folgenden Ersatzteilunterlagen zu entnehmen:
