Einbauanleitung
Taxi-Dachzeichen 77.1
Typ 202 Taxi-Ausführung
Die elektrischen Anschlußteile für das Taxi-Dachzeichen sind serienmäßig vorhanden.
Anm.: Zur Befestigung von einarmigen Dachzeichen dürfen nur Haltewinkel mit einer Dicke von min. 2,5 mm und Schrauben M5x10 nach DIN 965 verwendet werden.
Absicherung sowie Änderung der Zwangsschaltung siehe Beschreibung auf der Innenseite des Deckels für die unteren Sicherungen im Kofferraum.
Die Einbauanleitung ist in folgende Abschnitte unterteilt:
A. Dachzeicheneinbau
B. Teile-Bestell-Hinweis
A. Dachzeicheneinbau

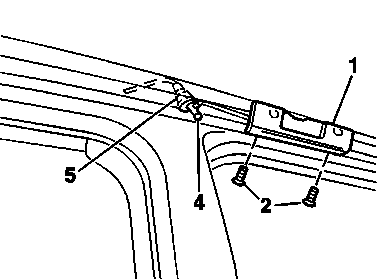

P77-5407-13
1 Dachzeichenhalter (1) mit zwei Schrauben (2, M5x10) am Dachrahmen links befestigen.
Hinweise
Maximales Anziehdrehmoment der Schrauben
(2) 6 Nm.
Köpfe der Schrauben (2) müssen ganz in der Senkung des Dachzeichenhalters (1) verschwinden.
2 Stecker (4) in Steckbuchse (5) einstecken.
P77-5406-13
3 Einarmiges Dachzeichen (6) auf Dachzeichenhalter (1) aufsetzen und nach Herstellervorschrift befestigen.
Hinweis
Um Lackschäden am Fahrzeugdach zu vermeiden, ist im Bereich des Saugfußes eine selbstklebende transparente Klebefolie auf das Fahrzeugdach aufzukleben.
B. Teile-Bestell-Hinweis
Die zum Einbau benötigten Teile sind direkt vom Hersteller zu beziehen
Dachzeichen | Zubehörteil direkt beim Hersteller z.B. Fa. Kienzle, Splithoff |
