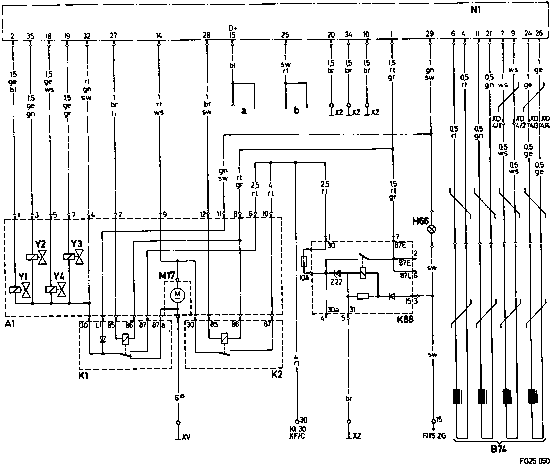

Stromlaufplan ABS Bm. 667 mit Diagonal-Bremskreisaufteilung / 12V
A1 Hydroaggregat
B74 Raddrehzahlsensoren
H66 ABS-Kontrolleuchte
K1 Ventilrelais
K2 Motorrelais
K88 Überspannungsschutzrelais
M17 Motor Hydraulikpumpe
N1 ABS-Steuergerät
Y1 Magnetventil Vorderachse links
Y2 Magnetventil Vorderachse rechts
Y3 Magnetventil Hinterachse rechts
Y4 Magnetventil Hinterachse links
a Anschluß Ladestromkontrolleuchte
b Anschluß Bremslichtschalter
XF Steckverbindung Fahrgestell/Fahrerhaus
XV Masse Fahrerhaus
XZ Masse Brüstung
